Z čeho je vyrobena ocelová slitina? Průvodce složením a kováním

Přímá odpověď

Slitina oceli je v zásadě vyrobena ze železa a uhlíku, ale to, co přeměňuje běžnou ocel na vysoce výkonnou legovanou ocel, je záměrné přidání jednoho nebo více legujících prvků – jako je chrom, nikl, molybden, mangan, vanad nebo wolfram – z nichž každý přispívá specifickými mechanickými nebo chemickými vlastnostmi. Výkovky z legované oceli , vyráběné tvarováním tohoto obohaceného materiálu za vysokých tlakových sil, představují jednu z konstrukčně nejspolehlivějších forem zpracování kovů v průmyslové výrobě.

Základní složení oceli je železo (Fe) typicky kombinované s uhlíkem (C) v úrovních od 0,05 % až 2,0 % hmotnostních . Legující prvky se poté zavádějí v kontrolovaných procentech, aby se v závislosti na aplikaci upravila tvrdost, pevnost v tahu, odolnost proti korozi, houževnatost nebo tepelná odolnost. Toto záměrné inženýrství složení je to, co odděluje legovanou ocel od obyčejné uhlíkové oceli – a to je to, co dělá Výkovky z legované oceli tak ceněný v náročných průmyslových odvětvích, jako je ropa a plyn, letecký a kosmický průmysl, automobilový průmysl a těžké stroje.

Základní prvky, které tvoří legovanou ocel

Pochopení, z čeho je legovaná ocel vyrobena, vyžaduje podívat se na její základní stavební bloky. Každý prvek slouží svému účelu – žádný není přidán bez vypočítaného důvodu.

železo (Fe)

Primární obecný kov. Železo poskytuje strukturální páteř. Čisté železo je relativně měkké a tažné, proto se pro zvýšení jeho mechanického výkonu přidává uhlík a další legující prvky. Obvykle tvoří železo 97 % nebo více z celkového složení ve většině jakostí legované oceli.

uhlík (C)

Nejkritičtější legující prvek. Obsah uhlíku přímo řídí tvrdost a pevnost v tahu. Nízkolegované oceli obsahují uhlík v rozmezí 0,15 % až 0,50 % . Vyšší obsah uhlíku zvyšuje tvrdost, ale snižuje svařitelnost a houževnatost, což vyžaduje pečlivou rovnováhu při kování.

Chrom (Cr)

Přidáno v částkách od 0,5 % až 18 % , chrom dramaticky zlepšuje odolnost proti korozi a tvrdost. Při úrovních nad 10,5 % se ocel stává nerezovou. Ve výkovcích z legované oceli pro vysokoteplotní aplikace chrom také stabilizuje karbidy při zvýšených teplotách, čímž zabraňuje měknutí vlivem tepla.

nikl (Ni)

Nikl zlepšuje houževnatost, zejména při nízkých teplotách, a zvyšuje odolnost proti korozi. Běžně se používá v množství 1 % až 5 % v konstrukčních legovaných ocelích. V kombinaci s chromem vytváří nikl některé z nejodolnějších legovaných ocelí dostupných pro výkovky tlakových nádob a součásti turbín.

molybden (Mo)

Molybden, jeden z nejcennějších přídavků do vysoce výkonných legovaných ocelí, se obvykle přidává do 0,15 % až 1,0 % . Výrazně zvyšuje prokalitelnost, odolnost proti popouštěcímu křehnutí a pevnost při vysokých teplotách. Výkovky z legované oceli používané v ropném a petrochemickém prostředí téměř vždy obsahují molybden.

mangan (Mn)

Mangan přispívá k dezoxidaci během výroby oceli a zlepšuje prokalitelnost a pevnost v tahu. Neutralizuje škodlivé účinky síry tím, že vytváří sulfid manganu místo sulfidu železa. Úrovně se obvykle pohybují od 0,30 % až 1,80 % ve standardních jakostech legované oceli.

Jak je klasifikována legovaná ocel: Nízkolegovaná vs. vysoce legovaná

Ne všechny legované oceli jsou stejné ve složení nebo výkonu. Průmysl je rozděluje do dvou širokých kategorií na základě celkového procenta přítomných legujících prvků. Tato klasifikace má přímý dopad na parametry kování, požadavky na tepelné zpracování a konečné použití.

Klasifikace legované oceli podle celkového obsahu legujících prvků a typické aplikace
Kategorie	Celkový obsah slitiny	Běžné legující prvky	Typické aplikace
Nízkolegovaná ocel	méně než 8 %	Cr, Mo, Ni, Mn, V	Tlakové nádoby, potrubí, konstrukční výkovky, automobilové komponenty
Vysoce legovaná ocel	8 % nebo více	Cr, Ni, Mo, W, Co	Letectví, plynové turbíny, chemické zpracování, vysokoteplotní výkovky
Nerezová ocel (dílčí sada)	Minimálně nad 10,5 % Cr	Cr, Ni, Mo	Potravinářské, námořní, lékařské, ventilové výkovky
Nástrojová ocel (dílčí sada)	Variabilní slitiny s vysokým obsahem C	W, Mo, Cr, V	Řezné nástroje, zápustky, formy, kovací nástroje

V kovárenském průmyslu, Nízkolegované oceli tvoří většinu celosvětově vyrobených výkovků z legované oceli , především proto, že nabízejí vynikající rovnováhu mechanických vlastností a hospodárnosti. Vysoce legované třídy jsou vyhrazeny pro extrémní provozní podmínky, kde požadavky na výkon ospravedlňují zvýšené náklady na materiál.

Jak se vyrábí legovaná ocel: Od surové rudy po hotové složení

Výroba legované oceli je vícestupňový metalurgický proces vyžadující přesné řízení v každém kroku. Pochopení tohoto procesu vysvětluje, proč u výkovků z legované oceli tolik záleží na konzistenci složení – i malé odchylky v chemii mohou významně ovlivnit konečné vlastnosti výkovku.

Tavení železné rudy a primární výroba oceli

Proces začíná ve vysoké peci, kde se železná ruda, koks a vápenec spojují při vyšších teplotách 1500 °C . Vzniká tak surové železo – vysoce uhlíková a vysoce znečištěná forma železa. Surové železo se poté rafinuje v kyslíkové peci (BOF) nebo elektrické obloukové peci (EAF), aby se snížil obsah uhlíku a odstranily se nežádoucí nečistoty, jako je síra a fosfor, a vyrábí se surová ocel.

Sekundární metalurgie a přidání legovacích prvků

Legující prvky se přidávají během sekundární metalurgie, často v pánvové peci. Feroslitiny (železo-chrom, feromolybden, ferovanadium atd.) se zavádějí v přesných množstvích, aby se dosáhlo cílového chemického složení. K minimalizaci hladin vodíku a kyslíku lze použít vakuové odplynění – zvláště důležité pro výkovky z legované oceli, které budou vystaveny prostředí s vysokým namáháním. Celá pánev se před odléváním několikrát míchá a odebírá vzorky, aby se potvrdila chemická homogenita.

Kontinuální lití nebo lití ingotů

Tekutá legovaná ocel se tuhne na sochory, bloky, desky nebo ingoty v závislosti na následném procesu kování. Pro velké výkovky z legované oceli — jako jsou prstencové výkovky, hřídele nebo těla tlakových nádob — lití ingotů je často preferován. Slitky mohou vážit od několika stovek kilogramů až po více 300 metrických tun . Rychlost tuhnutí a geometrie ingotu ovlivňují vnitřní neporušenost materiálu, a proto je návrh ingotu součástí kvalitního inženýrského procesu.

Homogenizace a kondicionování

Odlévané ingoty nebo předvalky jsou máčeny v homogenizačních pecích při teplotách typicky mezi 1100 °C a 1250 °C po delší dobu (až 48 hodin u velkých ingotů), aby se eliminovala segregace – nerovnoměrné rozložení legujících prvků, ke kterému dochází během tuhnutí. Tento krok je nesmlouvavý u prémiových výkovků z legované oceli, kde jsou vyžadovány jednotné vlastnosti v celém průřezu.

Čím se výkovky z legované oceli liší od odlitků nebo tyčového materiálu

Jakmile je legovaná ocel vyrobena ve formě ingotu nebo sochoru, materiál prochází kováním – termomechanickým procesem, který zásadně mění vnitřní strukturu oceli a zvyšuje její mechanické vlastnosti daleko nad rámec toho, čeho lze dosáhnout litím nebo obráběním z tyčového materiálu.

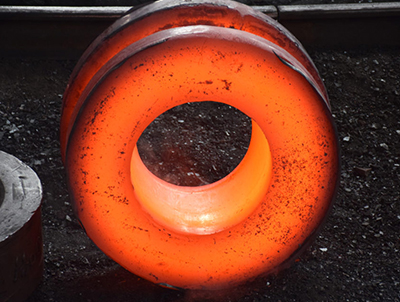

Během procesu kování se legovaná ocel zahřeje na teplotní rozsah kování – obvykle mezi 1 050 °C a 1 250 °C — a poté tvarováno tlakovou silou pomocí hydraulických lisů, kladiv nebo zařízení pro válcování prstenců. Tento proces deformace dosahuje několika kritických výsledků:

Vnitřní pórovitost a smršťovací dutiny z odlitku se uzavřou a zpevní, čímž vznikne plně hustý, pevný materiál.
Struktura zrna je zjemněna a zarovnána podél tvaru dílu, čímž vzniká směrová struktura vláken, která zlepšuje pevnost ve směru primárního napětí.
Inkluze a segregační pásy jsou rozbity a přerozděleny, což snižuje jejich negativní dopad na únavovou životnost.
Termomechanická práce zavádí řízenou dislokační hustotu v krystalové mřížce, což přispívá k vyšší meze kluzu.

Výsledek je takový Výkovky z legované oceli typically exhibit 20% to 40% higher fatigue strength ve srovnání s ekvivalentními odlitky z legované oceli se stejným složením. To je důvod, proč jsou součásti kritické z hlediska bezpečnosti – turbínové kotouče, přistávací zařízení, tlakové příruby, vrtací nákružky – téměř vždy specifikovány jako výkovky spíše než odlitky.

Běžné třídy legované oceli používané ve výkovcích a co obsahují

Celosvětový ocelářský průmysl standardizoval stovky jakostí legované oceli, z nichž každá má definovaný rozsah složení optimalizovaný pro specifické výkonnostní charakteristiky. Následující třídy patří mezi nejpoužívanější ve výkovcích z legované oceli:

4140

AISI 4140 — chrom-molybdenová ocel

Složení: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Jedna z celosvětově nejpoužívanějších legovaných ocelí. Nabízí vynikající prokalitelnost, odolnost proti únavě a houževnatost. Běžně kované na hřídele, ozubená kola, nápravy, ojnice a klouby nástrojů pro ropný a plynárenský sektor. Pevnost v tahu po tepelném zpracování dosahuje 950–1 100 MPa v závislosti na tloušťce řezu a teplotě popouštění.

4340

AISI 4340 — nikl-chrom-molybdenová ocel

Složení: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . 4340, známá jako legovaná ocel letecké kvality, poskytuje vynikající pevnost a houževnatost i ve velkých průřezech. Výkovky z legované oceli vyrobené z 4340 se používají v leteckých podvozcích, klikových hřídelích a konstrukčních součástech pancéřování. Pevnost v tahu může překročit 1 400 MPa při vhodné tepelné úpravě.

F22

ASTM A182 F22 — slitina chromu a molybdenu (2,25Cr-1Mo)

Vysokoteplotní provozní slitina obsahující 2,00–2,50 % Cr a 0,87–1,13 % Mo . Široce specifikovaný pro výkovky tlakových nádob a potrubí v petrochemickém a rafinérském prostředí. Tato třída si zachovává pevnost a odolává působení vodíku při teplotách až do 550 °C , díky čemuž je nepostradatelný v přírubách zařízení pro hydrozpracování, tělesech ventilů a tryskách reaktorů.

P91

Třída P91 — Upravená ocel 9Cr-1Mo

Složení: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Vyvinuté speciálně pro vysokotlakou a vysokoteplotní páru při výrobě energie. Výkovky z legované oceli z P91 se používají v hlavních parních potrubích, sběračích a tělesech ventilů pracujících při teplotách až 620 °C . Přídavek vanadu a niobu vytváří jemné karbidové precipitáty, které odolávají creepové deformaci po desetiletí provozu.

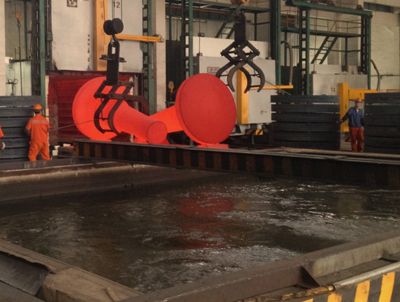

Tepelné zpracování výkovků z legované oceli: Odemknutí skutečných vlastností

Složení legované oceli definuje její potenciál, ale tepelné zpracování je to, co odemyká a přizpůsobuje tento potenciál konkrétní aplikaci. Výkovky z legované oceli téměř vždy procházejí po kování alespoň jednou operací tepelného zpracování a mnohé podstupují vícenásobné postupné zpracování.

Normalizace

Výkovek se zahřeje na teplotu přibližně 50 °C až 70 °C nad horní kritickou teplotou (Ac3) a poté chlazené vzduchem. Normalizace zjemňuje strukturu zrna narušenou při kování a uvolňuje zbytková pnutí. U legovaných ocelí se normalizační teploty obvykle pohybují mezi 860 °C a 950 °C . Toto zpracování je často prvním krokem před kalením a temperováním.

Kalení a temperování (Q&T)

Kalení zahrnuje zahřátí výkovku na austenitizační teplotu (typicky 830 °C až 900 °C pro většinu Cr-Mo legovaných ocelí) a rychlé ochlazení ve vodě, oleji nebo polymerovém kalicím médiu. To vytváří martenzitickou mikrostrukturu s velmi vysokou tvrdostí – často vyšší 50 HRC — ale také vysoká křehkost. Popouštěním se pak martenzitický výkovek zahřeje na nižší teplotu, obvykle mezi 540 °C a 700 °C ke snížení křehkosti při zachování většiny zlepšení pevnosti. Konečné mechanické vlastnosti jsou vysoce kontrolovatelné volbou teploty popouštění.

Žíhání

Používá se, když výkovek potřebuje maximální měkkost pro obrábění, nebo když je třeba zcela odstranit vnitřní pnutí. Úplné žíhání zahrnuje pomalé chlazení pece shora Ac3, čímž vzniká převážně feriticko-perlitická mikrostruktura. U některých složitých výkovků z legované oceli se složitými požadavky na obrábění snižuje žíhání výrazně opotřebení nástroje a časy obráběcích cyklů – někdy zkracuje dobu obrábění o 30 % až 50 % ve srovnání s výkovkem ve stavu po kalení.

Tepelné zpracování po svařování (PWHT)

Mnoho výkovků z legované oceli je zabudováno do svařovaných sestav. Po svařování obsahuje tepelně ovlivněná zóna (HAZ) zpevněnou, křehkou mikrostrukturu a zbytková tahová napětí, která mohou vést k opožděnému praskání nebo selhání služby. PWHT při teplotách typicky mezi 600 °C a 760 °C pro Cr-Mo legované oceli temperuje HAZ, snižuje obsah vodíku a snižuje zbytková napětí na přijatelnou úroveň. U výkovků tlakových nádob je PWHT povinným požadavkem podle většiny konstrukčních předpisů.

Průmysl, který závisí na výkovcích z legované oceli a proč na složení záleží

Výběr složení legované oceli pro výkovky je vždy řízen aplikací. Různá průmyslová odvětví kladou velmi odlišné požadavky na své kované součásti a strategie legování musí být přesně přizpůsobena prostředí služeb.

Ropný a plynárenský průmysl

Vrtací objímky, ventily, zařízení ústí vrtu a potrubní příruby pracují v prostředích s extrémním tlakem, korozí způsobenou H2S a korozivními kapalinami. Výkovky z legované oceli v tomto sektoru se běžně používají třídy AISI 4130, 4140 a F22, z nichž všechny kombinují dostatečnou odolnost proti korozi s vysokou mezí kluzu potřebnou k tomu, aby vydržely tlaky nad 100 MPa v aplikacích s hlubokými vrty.

Letectví a obrana

Součásti podvozku, ovládací tyče a konstrukční upevňovací prvky vyžadují nejvyšší poměr pevnosti k hmotnosti dosažitelný u oceli. AISI 4340 a jeho varianty vakuově přetavené (VAR) poskytují pevnost v tahu až 1 800 MPa na úrovních lomové houževnatosti kompatibilní s konstrukcí odolnou vůči poškození. Každý gram hmotnosti ušetřený v letadle má dlouhodobou provozní hodnotu, a proto je složení slitiny ve výkovcích z legované oceli pro letectví a kosmonautiku kontrolováno v tolerancích mnohem těsnějších než u standardních komerčních jakostí.

Výroba energie

Rotory parních turbín, hřídele generátorů a trysky tlakových nádob v jaderných a tepelných elektrárnách pracují nepřetržitě při vysoké teplotě a tlaku po celá desetiletí. Výkovky z legované oceli v tomto sektoru používají třídy odolné proti tečení, jako jsou P91, P92 a 12Cr-1Mo, kde přísady vanadu, niobu a wolframu vytvářejí mikrostrukturální stabilitu, která zabraňuje rozměrovým změnám a ztrátě pevnosti. 100 000 hodin provozu při teplotách nad 550°C.

Automobilový průmysl a těžké stroje

Klikové hřídele, vačkové hřídele, ojnice, nápravové hřídele a součásti převodovek představují největší objemový segment na globálním trhu s výkovky z legované oceli. Dominují zde třídy jako 5140 (Cr ocel) a 8620 (Ni-Cr-Mo nauhličující ocel), které nabízejí kombinaci povrchové tvrdosti z cementace a vlastností houževnatého jádra ze složení slitiny. Roční produkce automobilových výkovků z legované oceli převyšuje 10 milionů metrických tun celosvětově , čímž se automobilový průmysl stává jediným největším segmentem konečného použití.

Testování a ověřování kvality výkovků z legované oceli

Protože složení legované oceli přímo určuje vlastnosti konečného výkovku, je přísné testování v několika fázích výroby standardní praxí. Následující testy se běžně provádějí na výkovcích z legované oceli, aby se ověřilo, že materiál splňuje požadavky specifikace:

Chemická analýza

K ověření chemického složení každého tepla legované oceli před kováním se používá optická emisní spektrometrie (OES) nebo rentgenová fluorescence (XRF). Výsledky musí spadat do specifikovaného rozsahu složení pro každý prvek. Pro kritické aplikace je analýza pánve doplněna analýzou produktu z hotového výkovku.

Mechanické testování

Zkoušky tahem (podle ASTM E8 nebo ISO 6892) měří mez kluzu, mez pevnosti v tahu, prodloužení a zmenšení plochy. Charpyho rázová zkouška (podle ASTM E23) hodnotí houževnatost při specifikovaných teplotách. Testování tvrdosti (Brinell, Rockwell nebo Vickers) ověřuje odezvu tepelného zpracování napříč průřezem výkovku.

Ultrazvukové testování (UT)

Automatizované nebo manuální UT se používá k detekci vnitřních nespojitostí, jako je pórovitost, praskliny nebo vměstky v těle výkovku. Kritéria přijetí jsou definována normami jako ASTM A388 nebo EN 10228-3. U velkých výkovků z legované oceli používaných v tlakových nádobách nebo turbínách se UT provádí při 100 % objemu výkovku .

Testování magnetických částic (MT)

MT detekuje povrchové a blízké povrchové diskontinuity ve feritických legovaných ocelích. Výkovek je zmagnetizován a jemné feromagnetické částice odhalují na povrchu známky trhlin. Tento test je zvláště důležitý pro výkovky z legované oceli, které byly obrobeny, protože obrábění může odhalit podpovrchové trhliny nebo odhalit švy, které nebyly viditelné ve stavu hrubě kovaného.

Legovaná ocel vs. obyčejná uhlíková ocel v aplikacích kování

Praktickou otázkou v jakémkoli procesu návrhu kování je, zda jsou dodatečné náklady na legovací prvky oprávněné ve srovnání s obyčejnou uhlíkovou ocelí. Následující srovnání poskytuje perspektivu založenou na datech:

Porovnání klíčových vlastností mezi obyčejnou uhlíkovou ocelí a běžnými jakostmi pro výkovky legované oceli
Majetek	Obyčejná uhlíková ocel (1045)	legovaná ocel (4140)	legovaná ocel (4340)
Pevnost v tahu (Q&T)	570–700 MPa	950–1 100 MPa	1 200–1 450 MPa
Kalitelnost	Nízká (mělké tuhnutí)	Středně vysoká	Velmi vysoká
Houževnatost při nízké teplotě	Chudák	Dobře	Výborně
Odolnost proti korozi	Chudák	Mírný	Mírný
Pevnost při vysoké teplotě	Chudák above 300°C	Dobře to 450°C	Dobře to 450°C
Relativní materiálové náklady	Nejnižší	1,5–2x obyčejný uhlík	2,5–4x obyčejný uhlík

V aplikacích, kde je výkovek malý, málo zatížený nebo snadno vyměnitelný, může být praktickou volbou obyčejná uhlíková ocel. Nicméně pro jakoukoli součást, kde by selhání bylo katastrofální, nebo kde je snížení velikosti sekce (hmotnosti) komerčně důležité, Výkovky z legované oceli deliver a cost-performance advantage která rychle kompenzuje vyšší cenu materiálu snížením hmotnosti komponentů, prodlouženou životností a nižší frekvencí údržby.

Jak vybrat správnou jakost legované oceli pro vaše požadavky na kování

Výběr správného složení legované oceli pro projekt kování je strukturovaným inženýrským rozhodnutím. Je třeba systematicky vyhodnocovat následující faktory:

Rozsah provozních teplot: Pro okolní a mírné teploty do 400 °C postačují standardní třídy Cr-Mo jako 4140 nebo F11. Pro teploty nad 500 °C je třeba zvážit modifikované třídy 9Cr (P91, P92) nebo výkovky z austenitické nerezové oceli.
Požadovaná úroveň síly: Určete minimální mez kluzu a pevnost v tahu požadovanou návrhem. Pro mez kluzu nad 900 MPa by měly být vybrány třídy obsahující nikl (4340, 300M) nebo ultravysokopevnostní legované oceli.
Tloušťka řezu a prokalitelnost: Výkovky větších průřezů vyžadují vyšší prokalitelnost pro dosažení průchozího prokalení. Obyčejné legované oceli jako 4140 mohou být plně kaleny po částech až do přibližně průměr 75mm ; pro větší profily jsou zapotřebí vyšší třídy niklu nebo varianty vakuově přetavené.
Korozivní prostředí: Bude-li výkovek vystaven působení H2S, chloridů nebo kyselému prostředí, je třeba zvážit korozivzdorné legované oceli s vyšším stupněm chromu nebo nerez, i když základní mechanické požadavky by mohla splňovat jednodušší slitina.
Požadavky na svařitelnost: Vyšší obsah uhlíku a slitin obecně snižuje svařitelnost. Pokud bude výkovek z legované oceli svařován v provozu, hodnota uhlíkového ekvivalentu (CE) níže 0.45 je typicky zaměřen na zabránění vodíkem indukovanému praskání v HAZ bez povinného předehřívání.
Rázová houževnatost při nízkých teplotách: Pro pobřežní, arktické nebo kryogenní aplikace musí být specifikována Charpyho dopadová energie při minimální návrhové teplotě. Přídavky niklu jsou nejúčinnějším způsobem udržení houževnatosti při teplotách pod nulou ve výkovcích z legované oceli.

Nové trendy ve složení legované oceli a technologii kování

Oblast vývoje legované oceli není statická. Úsilí v oblasti výzkumu a průmyslového vývoje nadále posouvá hranice toho, čeho mohou složení legované oceli dosáhnout, s významnými důsledky pro výkovky z legované oceli příští generace.

Pokročilé vysokopevnostní nízkolegované (AHSLA) oceli

Tyto třídy dosahují pevnosti v tahu výše 1 000 MPa s celkovým obsahem slitiny pod 3 %, primárně prostřednictvím přídavku mikrolegování niobu (0,02–0,06 %), titanu (0,01–0,04 %) a vanadu (0,05–0,15 %). Mechanismus se opírá o precipitační zpevnění z jemných karbidových a nitridových částic, které vznikají při řízeném ochlazování po kování. Výsledkem je třída, která kombinuje pevnost tradiční vysoce legované oceli s výrazně zlepšenou svařitelností a nižšími náklady na suroviny.

Termomechanicky řízené zpracování (TMCP) pro výkovky

TMCP integruje deformaci výkovku s řízeným chlazením v jediné koordinované sekvenci, čímž nahrazuje konvenční cykly opětovného ohřevu a kalení. U legovaných ocelí může TMCP dosáhnout velikosti zrna níže 10 mikrometrů — mnohem jemnější než konvenčně kovaný a tepelně zpracovaný materiál. Jemnější velikost zrna současně zlepšuje pevnost, houževnatost a odolnost proti únavě bez zvýšení obsahu slitiny, což snižuje spotřebu energie tepelného zpracování až o 25 % v některých kovacích operacích.

Aditivní výroba jako doplněk k výkovkům

Zatímco aditivní výroba (AM) nemůže replikovat strukturu vláken a hustotu výkovků z legované oceli, stále více se používá pro předlisky s téměř čistým tvarem, které jsou následně kovány. Tento hybridní přístup snižuje plýtvání materiálem 60–70% poměr mezi nákupem a odletem typické u konvenčního kování na méně než 30 % pro složité tvary, při zachování výhod strukturální integrity procesu kování. Prášky legované oceli pro AM jsou rostoucím speciálním segmentem, se složením věrně odrážejícím zavedené třídy tvářených slitin.

Výpočetní design slitiny

Výpočetní termodynamické nástroje založené na CALPHAD nyní umožňují metalurgům navrhovat nové složení legované oceli předpovídáním fázových diagramů, transformačních teplot a vývoje mikrostruktury předtím, než se roztaví jediný kilogram oceli. Tento přístup dramaticky urychluje vývojový cyklus pro nové třídy výkovků z legované oceli – zkracuje dobu od konceptu ke kvalifikované výrobě z tradičních 10–15 let v některých programech až 3–5 let.
