Co je ocel slitina a proč je to důležité pro výkovky
Ocel je v podstatě slitina železa a uhlíku s obsahem uhlíku typicky v rozmezí od 0,02 % do zhruba 2,1 % hmotnostních. Kromě tohoto základního páru nese moderní strojírenská ocel téměř vždy další legující prvky, jako je mangan, chrom, nikl, molybden, vanad a křemík, z nichž každý se přidává v kontrolovaných procentech pro změnu tvrdosti, houževnatosti, odolnosti proti opotřebení nebo korozi. Když jsou tyto sekundární prvky záměrně zvýšeny nad stopové úrovně, materiál je klasifikován jako legovaná ocel spíše než obyčejná uhlíková ocel. Toto rozlišení je výchozím bodem pro pochopení výkovků z legované oceli, protože proces kování silně závisí na tom, jak základní slitina reaguje na teplo, tlak a chlazení.
Prakticky řečeno, kovárna jednoduše neohřívá tyč "oceli" a zatlouká ji do tvaru. Přesné složení slitiny určuje teplotní okno kování, počet požadovaných úderů kování nebo zdvihů lisu, riziko praskání během deformace a mechanické vlastnosti hotové součásti. Hřídel ozubeného kola vyrobená z chrom-molybdenové oceli 4140 se pod kladivem chová velmi odlišně než příruba vyrobená z obyčejné uhlíkové oceli 1045, i když jsou obě technicky „ocelové“.
Jádro legující prvky nalezené v oceli
Železo samo o sobě je poměrně měkké a postrádá pevnost potřebnou pro náročné mechanické díly. Uhlík je prvním prvkem přidaným do železa k vytvoření oceli a je jediným největším hnacím motorem tvrdosti a pevnosti. Většina ocelí určených k kování však spoléhá na kombinaci prvků, které spolupracují. Níže uvedená tabulka shrnuje nejběžnější legující prvky a vlastnosti, které každý z nich primárně ovlivňuje.
Typické legující prvky používané v kovaných ocelích a jejich funkční úloha | prvek | Typický rozsah | Primární efekt |
| Carbon | 0,02 % – 2,1 % | Tvrdost a pevnost v tahu |
| Mangan | 0,3 % – 1,9 % | Kalitelnost, snižuje lámavost |
| Chrom | 0,5 % – 18 % | Odolnost proti opotřebení, odolnost proti korozi |
| nikl | 0,5 % – 5 % | Houževnatost při nízké teplotě |
| molybden | 0,15 % – 0,4 % | Zachování pevnosti při vysoké teplotě |
| Vanad | 0,1 % – 0,3 % | Zjemnění zrna, odolnost proti únavě |
| Křemík | 0,15 % – 2,5 % | Deoxidační činidlo, zvyšuje elasticitu |
Žádný z těchto prvků nefunguje izolovaně. Kovací inženýr se podívá na celý recept od té doby chrom v kombinaci s molybdenem vytváří velmi odlišnou odezvu kování než chrom v kombinaci s niklem, dokonce i při podobných celkových procentech slitiny.

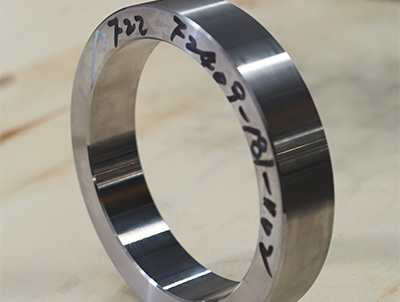

Výkovek z legované oceli je kovová součást tvarovaná působením tlakové síly na zahřátý předvalek nebo ingot z legované oceli, což způsobí, že se vnitřní struktura zrn deformuje a vyrovná se podél tvaru součásti, spíše než aby byla odříznuta jako při obrábění. Toto zarovnání zrn je to, co dává kovaným dílům jejich charakteristickou pevnostní výhodu oproti litým nebo obrobeným ekvivalentům stejné slitiny.
- Výchozím materiálem je pevná tyč z legované oceli, předvalek nebo ingot, nikoli tekutá liata.
- Teplo se aplikuje, aby se ocel dostala do zpracovatelného plastového rozmezí, obvykle mezi 1 100 °C a 1 250 °C pro většinu jakostí středně legovaných slitin.
- Mechanická síla z kladiva, lisu nebo pěchovače deformuje zahřátý materiál do formy nebo hrubého tvaru.
- Výsledný tok zrna sleduje obrys součásti a zlepšuje únavovou životnost a odolnost proti nárazu.
Jak vlastně proces kování funguje
Většina výkovků z legované oceli prochází opakovatelným sledem fází, než dosáhnou konečného rozměru. Zatímco přesné kroky se liší podle geometrie dílu a vybavení dílny, obecný pracovní postup je v celém odvětví poměrně konzistentní.
- Řezání sochorů a kontrola povrchových vad nebo vnitřních dutin.
- Indukční ohřev nebo ohřev v peci na správný rozsah kovací teploty pro konkrétní slitinu.
- Hrubé tvarování, často nazývané blokování, aby se hmota dostala do přibližného tvaru.
- Dokončete kování v uzavřené zápustce nebo otevřené zápustce, abyste dosáhli téměř konečné geometrie.
- Ořezávání materiálu z fleku ponechaného na dělicí lince.
- Řízené chlazení, aby se zabránilo praskání vnitřním pnutím.
- Tepelné zpracování, jako je normalizace, kalení nebo popouštění pro dosažení cílové tvrdosti.
- Odebrání přídavku na obrábění a finální rozměrová kontrola.
Regulace teploty během druhého kroku je pravděpodobně nejkritičtější proměnnou v celém řetězci. Kujte slitinu příliš za studena a zrno se spíše trhá, než hladce teče a zanechává mikrotrhlinky, které je obtížné vizuálně detekovat. Kování je příliš horké a růst zrna se stává nadměrným, což tiše snižuje houževnatost, i když díl může vypadat dokonale zdravý.
Běžné třídy legované oceli používané při kování
Kovárny čerpají z poměrně konzistentního souboru rodin slitin, protože tyto třídy mají dobře známé chování při kování a předvídatelné vlastnosti po kování. Níže je uveden souhrn jakostí, které se nejčastěji objevují na výkresech výkovků v automobilovém průmyslu, na ropných polích, ve stavebnictví a ve všeobecném strojírenství.
Často kované třídy legovaných ocelí a jejich běžné konečné použití | Rodina třídy | Klíčové legující prvky | Typický kovaný díl |
| 41xx (chrom-molybden) | Chrom, molybdenum | Ozubené hřídele, ojnice |
| 86xx (nikl-chrom-moly) | nikl, chromium, molybdenum | Ozubená kola, díly převodovky |
| 43xx (nikl-chrom-moly) | nikl, chromium, molybdenum | Podvozek letadla, vysoce namáhané hřídele |
| 51xx (chrom) | Chrom | Ložiskové kroužky, pružiny |
| 93xx (nikl-chrom-moly) | nikl, chromium, molybdenum | Nápravy těžkých nákladních automobilů, pastorky |
Výše uvedená konvence pojmenování se řídí široce používaným systémem dvoumístného plus dvoumístného číslování, kde první dvě číslice ukazují na rodinu slitin a poslední dvě číslice označují přibližný obsah uhlíku v setinách procenta. Například třída končící na „40“ ukazuje na zhruba 0,40 % uhlíku.
Výhody mechanických vlastností kované legované oceli
Důvodem, proč inženýři specifikují výkovky místo odlitků nebo těžkého obrábění pro kritické nosné díly, je vnitřní struktura zrna. Během kování jsou vnitřní zrna kovu stlačována a prodlužována tak, aby sledovala vnější obrys součásti, spíše než aby byla orientována náhodně jako u odlitku.
Tento směrový tok zrn značně zvyšuje odolnost proti únavě ve srovnání s litými díly stejného chemického složení, protože trhliny se hůře šíří přes vyrovnané hranice zrn. Kované díly z legované oceli obvykle vykazují:
- Vyšší rázová houževnatost, zejména při nízkých okolních teplotách.
- Lepší únavová životnost při opakovaném cyklickém namáhání, což je velmi důležité pro rotující hřídele a ozubená kola.
- Méně vnitřních dutin nebo pórovitosti ve srovnání s pískovými nebo vytavitelnými odlitky.
- Konzistentnější tvrdost po tepelném zpracování v celém průřezu.
Běžně citovaným technickým pravidlem je, že správně vykovaný a tepelně zpracovaný díl z legované oceli 4140 může dosáhnout únavové pevnosti zhruba o 20 % až 30 % vyšší než ekvivalentní díl z lité oceli stejného jmenovitého složení, a to z velké části kvůli absenci poréznosti odlitku a přítomnosti vyrovnaného toku zrn.
Otevřené zápustkové kování versus uzavřené zápustkové kování pro legovanou ocel
Ne každý výkovek z legované oceli prochází stejnou metodou tvarování. Volba mezi otevřeným zápustkovým a uzavřeným zápustkovým kováním závisí na velikosti dílu, objemu výroby a geometrické složitosti.
Porovnání otevřeného zápustkového kování versus uzavřeného zápustkového kování pro díly z legované oceli | Faktor | Otevřené zápustkové kování | Uzavřené zápustkové kování |
| Typická velikost dílu | Velké, těžké hřídele a bloky | Malé až středně velké složité tvary |
| Rozměrová přesnost | Nižší, vyžaduje více obrábění | Vyšší, blíže tvaru sítě |
| Náklady na nástroje | Nízké, minimální vyhrazené matrice | Jsou vyžadovány vyšší, zakázkové sady matric |
| Nejlepší objem výroby | Nízká hlasitost, jednorázové díly | Běhy se středním až velkým objemem |
Tepelné zpracování po kování vše změní
Čerstvě vykovaný díl z legované oceli se zřídka používá tak, jak je. Samotný proces kování zanechává vnitřní pnutí a strukturu zrna, která, i když je zarovnaná, stále potřebuje zdokonalení pomocí tepelného zpracování, aby bylo dosaženo přesných cílů tvrdosti a houževnatosti na technickém výkresu.
Normalizace je často prvním krokem, kdy se součást znovu zahřeje těsně nad svou kritickou transformační teplotu a ochladí se vzduchem, aby se uvolnilo napětí při kování a zjemnila se velikost zrna. Kalení a popouštění následuje u dílů vyžadujících vyšší pevnost, kde rychlé ochlazení v oleji nebo vodě uzamkne tvrdou martenzitickou strukturu a následný cyklus popouštění při nižší teplotě obnoví dostatečnou tažnost, aby se zabránilo křehnutí.
Konkrétní obsah slitiny přímo určuje, jak díl na tyto cykly reaguje. Molybden a chrom zvyšují kalitelnost , což znamená, že ocel může být kalena do větší hloubky bez nutnosti extrémně rychlého kalení, což snižuje riziko praskání u výkovků s větším průřezem.
Kde se skutečně používají výkovky z legované oceli
Protože kovaná legovaná ocel kombinuje pevnost, houževnatost a předvídatelné únavové chování, projevuje se téměř ve všech odvětvích, které zahrnují rotační, nosné nebo nárazuvzdorné součásti.

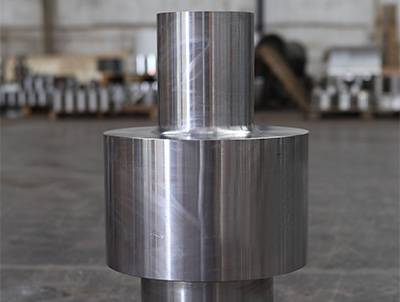

- Automobilové díly hnacího ústrojí včetně klikových hřídelí, ojnic a hřídelí náprav.
- Čepy, pouzdra a zuby korečků pro těžké stavební stroje.
- Klouby, spojky a těla nástrojů pro vrtání v ropném poli.
- Hlavní hřídele větrné turbíny a vnitřky převodovky.
- Kolejová přepravní kola, nápravy a kloubové spojky.

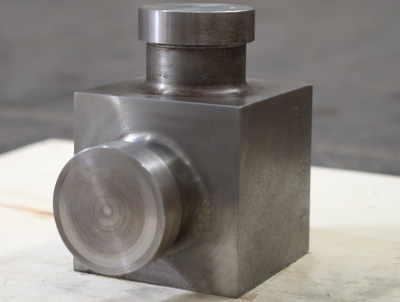

- Průmyslové převodovky, hřídele čerpadel a tělesa ventilů pro vysokotlaký provoz.
Hlavní hřídele větrných turbín si zaslouží zvláštní zmínku, protože tyto součásti mohou vážit několik tun a musí odolat milionům zátěžových cyklů během 20leté životnosti, takže kovaná legovaná ocel s řízeným tokem zrna je v podstatě jedinou realistickou volbou materiálu pro tuto aplikaci.
Výhody výběru kované legované oceli oproti alternativám
Když technik porovnává kovanou legovanou ocel s odléváním nebo výrobou plechů, má toto rozhodnutí tendenci vést k několika praktickým výhodám.
Účinnost od pevnosti k hmotnosti
Vzhledem k tomu, že kovaná legovaná ocel dosahuje vyšší pevnosti na jednotku hmotnosti než odlitky z obyčejné uhlíkové oceli, mohou konstruktéři často zmenšit rozměry průřezu a přitom stále splňovat požadavky na zatížení, čímž se ušetří celková hmotnost dílu bez obětování bezpečnostní rezervy.
Předvídatelné chování zrna
Vzhledem k tomu, že struktura zrna kopíruje tvar matrice opakovatelným způsobem, mohou týmy kontroly kvality předvídat, kde bude nejsilnější a nejslabší orientace, než díl vůbec opustí kovárnu, což podporuje spolehlivější technické výpočty.
Snížené vnitřní vady
Kompresní povaha kování má tendenci uzavírat malé vnitřní dutiny, které by se jinak mohly vytvořit během tuhnutí v procesu odlévání, což má za následek méně skrytých defektů, které by později mohly při cyklickém zatěžování přerůst v trhliny.
Kontroly kvality běžně prováděné na výkovcích z legované oceli
Před odesláním kovaného dílu většina obchodů prochází řadou kontrol, aby se potvrdilo, že díl odpovídá požadavkům výkresu a nevykazuje žádné známky vnitřních nebo povrchových vad.
Typické kontrolní metody používané pro hotové výkovky z legované oceli | Metoda inspekce | Co Detekuje |
| Magnetická kontrola částic | Povrchové a blízké povrchové trhliny |
| Ultrazvukové testování | Vnitřní dutiny, inkluze |
| Testování tvrdosti | Potvrzuje výsledek tepelného zpracování |
| Rozměrová kontrola | Geometrická přesnost proti kreslení |
| Analýza chemického složení | Potvrzuje shodu třídy slitiny se specifikací |
Výběr správné slitiny pro kovaný díl
Výběr třídy legované oceli pro výkovek je zřídka o výběru "nejpevnější" dostupné možnosti. Místo toho se jedná o vyvažování mezi pevností, houževnatostí, cenou a tím, jak snadno slitina reaguje na teploty kování.
Díly, které jsou vystaveny vysokému rázovému zatížení při nízké teplotě, jako jsou součásti těžebních zařízení, se často přiklánějí ke třídám obsahujícím nikl, protože nikl zlepšuje houževnatost bez dramatického zvýšení obtížnosti kování . Díly, které vykazují trvalé vysoké teplo, jako jsou součásti výfukového systému nebo určité hřídele čerpadel, mají tendenci upřednostňovat třídy obsahující molybden, protože molybden pomáhá oceli odolávat měknutí při zvýšené provozní teplotě.
Skutečnou roli hraje také cena. Přímé výkovky z uhlíkové oceli zůstávají nejlevnější možností, ale jakmile součást potřebuje zlepšit životnost, odolnost proti opotřebení nebo houževnatost nad rámec toho, co může nabídnout samotný uhlík a mangan, jsou dodatečné náklady na chrom, nikl nebo molybden obvykle odůvodněny delší životností a menším počtem poruch v terénu.
Často kladené otázky o ocelových slitinách a výkovcích
Z čeho je ocel vlastně slitina?
Ocel je slitina železa a uhlíku ve své nejzákladnější definici, přičemž uhlík obvykle tvoří méně než 2,1 % celkové hmotnosti. Většina komerčních a průmyslových ocelí také obsahuje další prvky, jako je mangan, křemík, chrom, nikl nebo molybden pro úpravu specifických mechanických vlastností.
Je legovaná ocel pevnější než obyčejná uhlíková ocel?
Ve většině případů ano. Přidání prvků, jako je chrom, nikl nebo molybden, obecně zvyšuje prokalitelnost a houževnatost nad rámec toho, čeho může dosáhnout obyčejná uhlíková ocel, zejména po správném tepelném zpracování, ačkoli přesný zisk pevnosti závisí na konkrétní receptuře slitiny a použité úpravě.
Proč je u kritických dílů z legované oceli upřednostňováno kování před odléváním?
Kování vyrovnává vnitřní strukturu zrna podél tvaru součásti a má tendenci uzavírat vnitřní pórovitost prostřednictvím tlakové síly, což obecně vytváří vyšší odolnost proti únavě a rázovou houževnatost ve srovnání s odlitkem stejného chemického složení.
Kuje se každá legovaná ocel stejným způsobem?
Ne. Každá třída má odlišné teplotní okno kování a odlišnou citlivost na praskání. Třídy s vyšším obsahem chromu nebo niklu například často vyžadují přísnější regulaci teploty, aby se zabránilo trhání povrchu během deformace.
Co se stane, když výkovek z legované oceli není následně tepelně zpracován?
Bez náležitého tepelného zpracování si kovaná součást obvykle zachovává nerovnoměrné vnitřní pnutí a nerafinovanou strukturu zrna, což může zanechat tvrdost a houževnatost hluboko pod úrovní, kterou je slitina skutečně schopna dodat.
Jak je omezena velikost kovaného dílu?
Velikost je většinou omezena tonážní kapacitou dostupného kladiva nebo lisu a tím, jak může být během tváření udržováno rovnoměrně teplo ve velkém průřezu, protože nerovnoměrná teplota na velkém bloku může vést k nekonzistentnímu toku zrna.
Lze výkovky z legované oceli překovat, pokud dojde k chybě?
V mnoha případech lze součást znovu zahřát a znovu vykovat, pokud se na ní nevyvinou trhliny, ačkoli opakované cykly zahřívání mohou podpořit růst zrn, takže obchody obecně omezují, kolikrát se jeden kus znovu zahřeje, než začne trpět kvalita.
Klíčové informace o ocelových slitinách a kovaných součástech
Ocel začíná jako slitina železa a uhlíku a v okamžiku, kdy jsou přidány další prvky, jako je chrom, nikl nebo molybden ve smysluplném množství, stává se legovanou ocelí s výrazným souborem mechanických výhod. Když je tato legovaná ocel tvarována kováním spíše než litím nebo těžkým obráběním, výsledný díl získá směrový tok zrna, sníženou vnitřní pórovitost a obecně vynikající únavovou životnost, což je přesně důvod, proč kovaná legovaná ocel zůstává standardní volbou pro hřídele, ozubená kola a další vysoce namáhané rotační nebo nosné součásti v těžkém průmyslu.
Získání spolehlivého kovaného dílu se nakonec skládá ze tří věcí, které spolupracují: výběr slitiny vhodné pro provozní podmínky, kontrola teploty kování dostatečně pevně, aby se zabránilo praskání nebo nadměrnému růstu zrna, a použití správného tepelného zpracování po kování, aby se odemkl plný potenciál slitiny.
