Jaký je bod tání oceli?
1370 °C – 1540 °C / 2500 °F – 2800 °F
Ocel se netaví při jediné pevné teplotě. Vzhledem k tomu, že ocel je slitina železa a uhlíku, často kombinovaná s prvky, jako je chrom, nikl, mangan nebo molybden, její bod tání spadá spíše do rozmezí než do jedné přesné hodnoty. Většina komerčních ocelí se začíná měnit na kapalinu někde mezi 1370 °C a 1540 °C (2500 °F až 2800 °F) s přesným posunem hodnoty v závislosti na přesném chemickém složení příslušné jakosti.
Tento rozsah je pro metalurgy daleko za hranicí zvědavosti. Slévárny jej používají k nastavení cílů pece, výrobci jej používají k pochopení toho, jak blízko se jejich procesy svařování nebo řezání blíží úplnému zkapalnění, a inženýři jej používají k posouzení, jak se bude konstrukce chovat, pokud bude někdy vystavena extrémnímu teplu. Výkyv bodu tání o sto stupňů může změnit spotřebu energie pece, volbu žáruvzdorné vyzdívky a dokonce i jakost oceli zvolenou pro konkrétní aplikaci.
Dva související pojmy stojí za to oddělit včas. The solidus teplota je místo, kde začíná tání, a liquidus teplota je tam, kde je kov plně tekutý. Mezi těmito dvěma body existuje ocel ve smíšeném, částečně roztaveném stavu, kterému provozovatelé sléváren někdy říkají kašovitá zóna. Rozhodnutí o lití a sypání jsou prováděna s ohledem na tuto zónu, protože příliš brzké nalévání riskuje neúplný tok, zatímco přehřátí plýtvá energií a může podporovat růst zrna, který oslabuje konečný produkt.
Zvažte praktický příklad. Konstrukční dílna řezání ocelového plechu pomocí kyslíko-palivového hořáku pracuje s teplotou plamene vysoko nad bodem tání, proto řezná hrana krátce zkapalní a je odfouknuta proudem kyslíku. Naproti tomu slévárna, která lije blok motoru, záměrně ohřívá kov pouze nepatrně nad teplotou likvidu, protože nadměrné přehřátí plýtvá palivem a může znehodnotit hotový odlitek. Stejná fyzikální vlastnost, bod tání, řídí dvě zcela odlišná provozní rozhodnutí v závislosti na procesu.
Proč se teplota tání oceli tolik liší?
Čisté železo taje při srovnatelně předvídatelných 1538°C (2800°F). Ve chvíli, kdy se zavede uhlík a další legující prvky, toto číslo se začne posouvat. Každý prvek mění krystalovou mřížku kovu mírně odlišně a kumulativní efekt je to, co vytváří široký rozsah tavení pozorovaný v celé rodině ocelí.
Carbon
I malé zvýšení obsahu uhlíku znatelně snižuje bod tání. Zvýšení uhlíku ze zhruba 0,05 procenta na 2,0 procenta může snížit bod tání o více než 100 °C, což je důvod, proč se nástrojové oceli s vysokým obsahem uhlíku obvykle taví při nižších teplotách než měkké oceli s velmi nízkým obsahem uhlíku.
Chrom
Chrom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
nikl
nikl improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
molybden
molybden raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Křemík
Křemík is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Důležité jsou také stopové nečistoty. Síra a fosfor, které zbyly ze surovin, pokud nejsou řádně rafinovány, mohou snížit efektivní chování při tavení na hranicích zrn a přispět k jevu zvanému horká krátkost, kdy se kov stává křehkým a náchylným k praskání při vysokých pracovních teplotách ještě předtím, než dosáhne svého bodu tání. To je jeden z důvodů, proč moderní výroba oceli klade takový důraz na přísnou kontrolu úrovní zbytkových prvků spíše než pouze na sledování primárních legovacích přísad.
Praktickou výhodou pro každého, kdo vybírá materiál, je, že fráze „bod tání oceli“ je skutečně zkratkou pro rodinu úzce souvisejících hodnot. Dvě cívky umístěné vedle sebe na podlaze skladu, jedna měkká ocel a jedna nástrojová ocel s vysokým obsahem uhlíku, mohou mít body tání, které se liší o více než 100 stupňů Celsia, i když jsou oba správně popsány jako ocel.
Teploty tání podle typu oceli
Níže uvedená tabulka seskupuje běžné skupiny ocelí a rozsahy tavení typicky spojené s každou z nich. Tyto údaje odrážejí spíše obecné průmyslové reference než list specifikací jedné válcovny, takže vždy ověřte přesné hodnoty oproti certifikovaným údajům pro konkrétní teplo nebo jakost, než se stane součástí kritického výpočtu.
| Ocelový typ | Bod tání (°C) | Bod tání (°F) |
|---|---|---|
| Nízkouhlíková (měkká) ocel | 1410 – 1530 | 2570–2785 |
| Středně a vysoce uhlíková ocel | 1410 – 1530 | 2570–2785 |
| Nerezová ocel | 1375 – 1530 | 2500–2785 |
| Nízkolegovaná ocel | ≈ 1432 | ≈ 2610 |
| Vysoce legovaná ocel | ≈ 1415 | ≈ 2600 |
| Nástrojová ocel | 1400–1425 | 2550 – 2600 |
| Konstrukční ocel | ≈ 1425 | ≈ 2600 |
Všimněte si jak nástrojová ocel a konstrukční ocel sedí o něco níže než širší pás uhlíkové oceli. Nástrojové oceli obsahují vyšší uhlík a další legovací prvky, které snižují teplotu tání, a konstrukční třídy jsou formulovány pro svařitelnost a houževnatost, spíše než aby vydržely nejvyšší teploty v peci.
Za zmínku také stojí, že v rámci žádné jednotlivé kategorie není rozsah rozložen rovnoměrně. Měkká ocel 1020 a ocel s vysokým obsahem uhlíku 1095 jsou technicky uhlíková ocel, přesto vyšší třída uhlíku bude trvale sedět směrem ke spodnímu konci pásma, zatímco chudší třída bude sedět směrem k hornímu konci. Každý, kdo specifikuje nastavení pece pro smíšenou dávku šrotu nebo zásob, by měl počítat s tímto rozptylem, spíše než předpokládat, že jedna střední teplota bude vyhovovat každému kusu stejně.
Jak se vlastně měří bod tání oceli?
Údaje o teplotě tání nepocházejí z odhadů. Kovovéurgové a materiálové laboratoře se spoléhají na několik zavedených technik ke stanovení teplot solidu a likvidu pro dané složení oceli.
Diferenciální termická analýza
Malý vzorek se zahřívá vedle inertního referenčního materiálu a sleduje se teplotní rozdíl mezi těmito dvěma. Bod, kde vzorek oceli absorbuje extra teplo, aby změnil fázi, přesně odhaluje body solidu a likvidu.
Optická pyrometrie
Ve výrobních pecích odečítají bezkontaktní optické pyrometry vyzařovanou energii vyzařovanou roztavenou nebo téměř roztavenou ocelí pro odhad povrchové teploty, aniž by se sonda přímo dotýkala kovu, což je podstatné vzhledem k tomu, jak rychle by byl termočlánek spotřebován tekutou ocelí.
Ponorné termočlánky
Jednorázové obětní termočlánkové sondy jsou ponořeny přímo do roztavené oceli pro krátké čtení. Každá sonda se použije jednou a zahodí, protože hrot je zničen teplem, ale odečet je pro toto jediné měření vysoce přesný.
Odkaz na fázový diagram
Namísto měření fyzického vzorku pokaždé inženýři často konzultují fázový diagram železo-uhlík a fázové diagramy specifické pro slitinu, které mapují, jak se teploty solidu a likvidu mění se změnami složení, což umožňuje předvídat chování tání ze známé chemie.
Výrobní pece obvykle kombinují několik těchto metod. Kontinuální optický pyrometr může monitorovat obecné trendy v průběhu ohřevu, zatímco periodické ponorné termočlánkové ponory potvrzují skutečnou teplotu lázně v klíčových rozhodovacích bodech, například těsně před odpichem pece.
Od pece k ingotu: Jak se skutečně taví ocel
Pochopení toho, kde ve výrobě vstupuje do hry bod tání, pomáhá vysvětlit, proč je číslo považováno za tak kritický provozní parametr spíše než za skutečnost.
Elektrická oblouková pec (EAF)
Ocelový šrot se vloží do žáruvzdorné nádoby a taví se pomocí elektrického oblouku udeřeného mezi velkými grafitovými elektrodami a vsázkou. Teploty lázně jsou pohodlně tlačeny nad bod likvidu, často v rozmezí 1600 °C až 1700 °C, aby se zajistilo úplné roztavení a poskytl čas na rafinační reakce před odpichem.
Základní kyslíková pec (BOF)
Roztavené železo z vysoké pece je kombinováno se šrotem a vyfukováno vysoce čistým kyslíkem, což spouští exotermické reakce, které pomáhají udržet vysoké teploty potřebné k udržení kapaliny vsázky, zatímco uhlík a nečistoty jsou oxidovány.
Indukční pec
Indukční pece, které jsou běžné ve slévárnách vyrábějících menší dávky nebo speciální slitiny, využívají elektromagnetická pole k přímému ohřevu vsázky, což nabízí přesnou regulaci teploty, která se dobře hodí k zasažení konkrétního cíle přehřátí nad bodem likvidu.
V každém případě je cílová teplota lázně nastavena se specifickým bodem likvidu slitiny, jako je podlaha, plus rezerva přehřátí, která dává obsluze pracovní čas na lití, legování a ztrátu teploty během přesunu do formy nebo kontinuálního lití. Příliš malé přehřátí riskuje, že ocel před dosažením formy částečně ztuhne; příliš mnoho plýtvá energií a může zvýšit opotřebení žáruvzdorných materiálů.
Teplota tání vs. teplota strukturálního selhání
~1370–1540 °C
Teplota, při které se ocel fyzicky mění z pevné látky na kapalinu. Dosažení tohoto bodu vyžaduje pec nebo extrémně intenzivní, trvalý zdroj tepla.
~500–600 °C
Teplotní rozsah, kdy nosná ocel začíná ztrácet dostatečnou pevnost, že již nemůže bezpečně unést své navržené zatížení, dlouho předtím, než je kov téměř roztavený.
Tento rozdíl je jedním z nejvíce nepochopených bodů o chování oceli. Ocelový nosník se nemusí roztavit, aby selhal. Konstrukční ocel si typicky zachovává pouze zlomek své meze kluzu při pokojové teplotě, jakmile projde zhruba 500 až 600 °C, což je důvod, proč se inženýrství požární ochrany zaměřuje na udržení oceli pod touto prahovou hodnotou spíše než pod jejím bodem tání. Architekt nebo inženýr projektující požární odolnost pracuje s úplně jiným číslem než operátor slévárny, který lije roztavenou ocel do formy.
Load také změní obrázek. Lehce zatížený prvek může přežít vyšší teploty než silně zatížený, než se deformuje, takže přesná teplota poruchy pro daný konstrukční prvek závisí na tom, jakou váhu nese vzhledem ke své jmenovité nosnosti, nikoli na jediném univerzálním čísle.
Tato mezera mezi bodem tání a funkčním selháním také vysvětluje, proč je ocel často popisována jako ztráta pevnosti postupně, spíše než aby selhala najednou. Mezi zhruba 200 °C a 300 °C si většina uhlíkových ocelí zachovává téměř veškerou svou pevnost při pokojové teplotě. Odtud směrem nahoru se křivka pevnosti ohýbá směrem dolů se zrychlující se rychlostí, takže rozdíl mezi 500 °C a 600 °C má pro strukturální výpočet mnohem větší význam, než by se stejná stostupňová mezera blížila pokojové teplotě.
Bod tání oceli při kování a výrobě

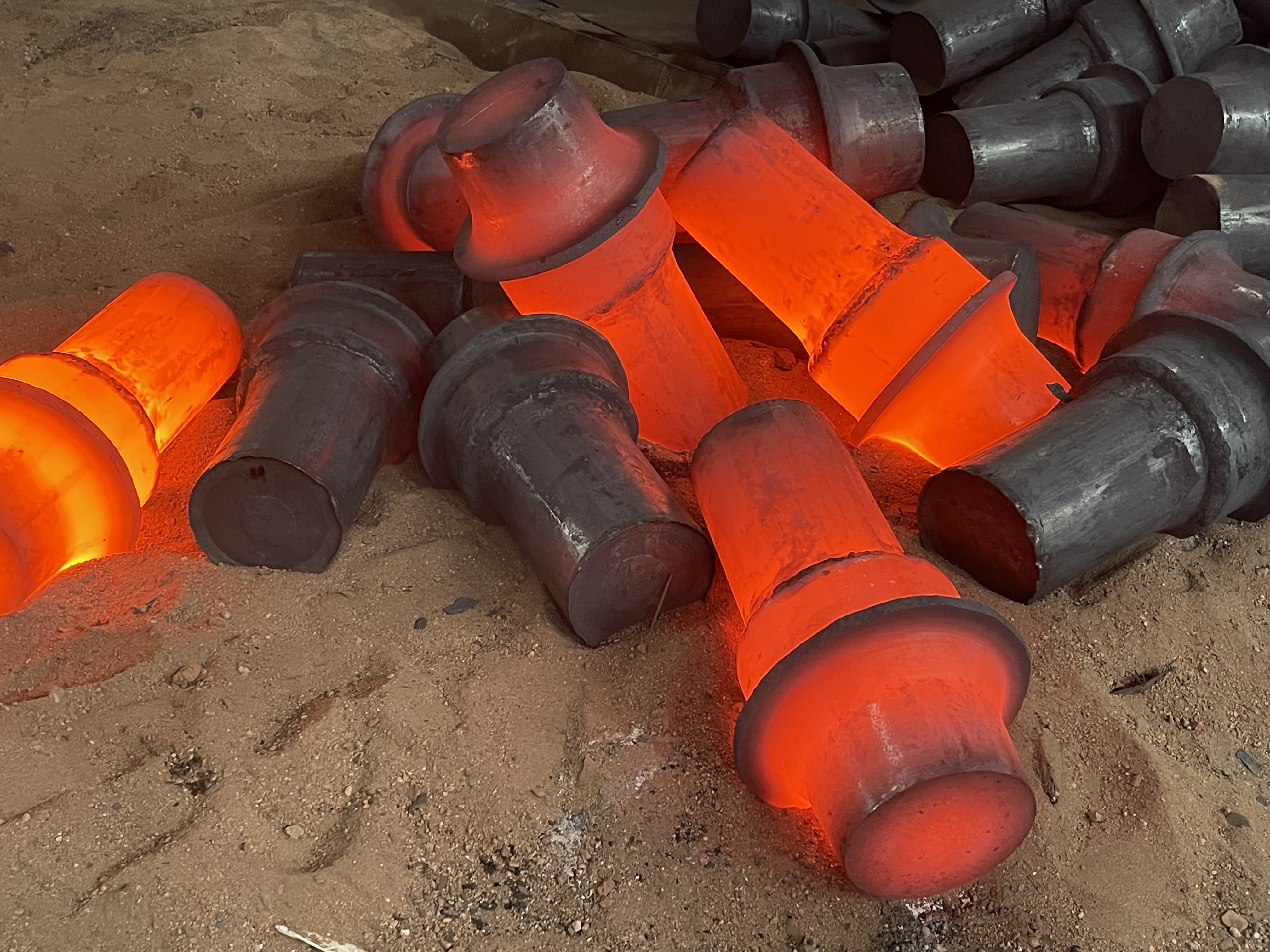

Bod tání není číslo, na kterém nejvíce záleží na kovárně. Na čem záleží, je okénko teploty kování , pás, který sedí pohodlně pod rozsahem tavení, takže kov je dostatečně horký na to, aby mohl být přetvarován kladivem nebo lisováním, ale nikdy se nepřiblíží zkapalnění.
Zahřívání sochoru
Ocelový materiál se ohřívá v peci směrem k pracovnímu rozsahu za tepla, běžně uváděnému kolem 1100 °C až 1250 °C (zhruba 2000 °F až 2300 °F) pro mnoho druhů uhlíku a slitin, hluboko pod rozsahem tavení uvedeným výše v tomto článku.
Namáčení pro rovnoměrnou teplotu
Obrobek je udržován na teplotě dostatečně dlouho, aby teplo pronikalo rovnoměrně jeho průřezem, čímž se zabrání situaci, kdy je povrch opracovatelný, ale jádro je stále poměrně studené a odolné vůči deformaci.
Ocelové kování pod tlakem
Kladiva, lisy nebo válcovací zařízení přetvářejí měkčenou, ale stále pevnou ocel do požadované podoby. Zůstat dostatečně pod bodem tání udržuje strukturu zrna neporušenou a je součástí toho, proč jsou kované díly ceněny pro pevnost ve srovnání s odlitky.
Řízené chlazení
Po vytvarování je díl řízeným způsobem ochlazen, někdy s následným tepelným zpracováním, aby se zajistily mechanické vlastnosti, kterých byl proces kování navržen.
Pochopení rozdílu mezi teplotou kování a teplotou tání vysvětluje mnohé o tom, proč je kovací zařízení konstruováno tak, jak je. Existují ovládací prvky pece, pyrometry a postupy doby namáčení, které udržují obrobek bezpečně uvnitř kovacího okna. Překročíte toto okno a posunete se směrem k oblasti tání a riziko spálené oceli, hrubozrnné struktury a praskání během tvarování prudce vzroste. To je jeden z důvodů, proč zkušené obchody nepovažují údaje o bodu tání za provozní cíl, ale jako pevný strop, který je třeba dodržovat během jakéhokoli procesu zpracování za tepla.
Kování za tepla vs kování za studena
Většina ocelových výkovků se děje za tepla, v teplotním okně popsaném výše, protože zahřátá ocel se deformuje mnohem menší silou než ocel při pokojové teplotě a rekrystalizuje při své práci, čímž se zabrání nahromadění vnitřního napětí. Naproti tomu kování za studena tvaruje ocel při pokojové teplotě nebo její blízkosti, přičemž se spoléhá spíše na tažnost kovu než na teplo. Kování za studena nesouvisí s diskusí o bodu tání v přímém smyslu, ale stojí za zmínku, protože volba mezi kováním za tepla a za studena je sama o sobě částečně řízena tím, jak se vlastnosti dané třídy oceli mění, když se blíží svým teplotním limitům nebo od nich zůstává daleko.
Běžné vady spojené s přehřátím při kování
Když obsluha pece nechá materiál dotvarovat příliš blízko k rozsahu tavení, má tendenci se objevit několik předvídatelných defektů. Růst zrn vytváří hrubou vnitřní strukturu, která snižuje houževnatost. Počínající tání na hranicích zrn, někdy nazývané hoření, může trvale poškodit materiál, i když objem kusu nikdy viditelně nezkapalní. Tvorba vodního kamene se zrychluje se stoupající teplotou, plýtváním materiálem a komplikujícími dokončovací práce. Včasné rozpoznání těchto příznaků je součástí toho, proč kontrola a monitorování teploty pece zůstávají ústředním bodem při operacích kování.
Bod tání při svařování a řezání ve srovnání s kováním
Svařování a tepelné řezání leží na opačném konci teplotního spektra než kování. Tam, kde se kování záměrně vyhýbá rozmezí tavení, závisí svařování na jeho dosažení, alespoň lokálně, aby se spojily dva kusy oceli.
Během obloukového svařování okamžitá svarová lázeň obvykle výrazně překračuje bod tání základní oceli, protože samotný oblouk hoří při několika tisících stupních a lokalizované přehřátí pomáhá zajistit úplné spojení základního kovu s přídavným materiálem. Jedná se o úzkou, vysoce lokalizovanou událost, na rozdíl od tavení v peci, kde je celá vsázka přivedena na teplotu. Okolní základní kov jen kousek od svarové lázně může být stále blízko pokojové teplotě, což je důvod, proč svařování zavádí strmé teplotní gradienty a proč je řízení přívodu tepla a rychlosti chlazení tak zásadní pro kvalitu svaru.
Procesy tepelného řezání, jako je kyslíko-palivové řezání a řezání plazmou, fungují podobně, přičemž se úzký zářez oceli posune za bod tání, takže může být vyhozen jako roztavená struska, zatímco okolní deska zůstává strukturálně do značné míry nedotčena, kromě úzké tepelně ovlivněné zóny.
Jak se bod tání oceli ve srovnání s jinými kovy
Umístění oceli vedle jiných běžných průmyslových kovů pomáhá dát její chování při tavení do kontextu, zejména pro každého, kdo si vybírá mezi materiály pro vysokoteplotní aplikace.
| Metal | Bod tání (°C) | Bod tání (°F) |
|---|---|---|
| olovo | ≈ 327 | ≈ 621 |
| Zinek | ≈ 420 | ≈ 788 |
| hliník | ≈ 660 | ≈ 1221 |
| Měď | ≈ 1085 | ≈ 1985 |
| Čisté železo | ≈ 1538 | ≈ 2800 |
| Ocel (obecný sortiment) | 1370 – 1540 | 2500 – 2800 |
| titan | ≈ 1668 | ≈ 3034 |
| Wolfram | ≈ 3422 | ≈ 6192 |
Ocel sedí pohodlně nad hliníkem a mědí, což vysvětluje, proč hliník a měď vyžadují k roztavení mnohem méně energie pece a běžně se používají tam, kde jsou výhodou nižší teploty zpracování. Titan se taví při znatelně vyšší teplotě než většina ocelí a wolfram patří do své vlastní kategorie, což je důvod, proč je wolfram vybrán pro vlákna a součásti, které musí přežít extrémní trvalé teplo, které by ocel přímo zkapalnilo.
Zajímavé je, že teplota tání oceli je blízká a ve většině slitinových formulací mírně nižší než teplota čistého železa. To je v souladu s obecným metalurgickým principem, že legování prvku téměř vždy snižuje jeho bod tání vzhledem k čistému obecnému kovu, což je vzor, který platí pro většinu běžných slitinových systémů, nejen pro ocel.
Běžné mylné představy o bodu tání oceli
Ocel má jeden přesný bod tání, stejně jako voda mrzne přesně při nule stupňů Celsia.
RealitaOcel je slitina, takže se taví v rozmezí definovaném jejími teplotami solidu a likvidu, které se mění se složením, spíše než aby seděly na jednom pevném čísle.
Ocelová konstrukce se stává nebezpečnou, až když se začne tavit.
RealitaKonstrukční ocel ztrácí velkou část své únosnosti kolem 500 °C až 600 °C, stovky stupňů pod svým rozsahem tavení, takže riziko selhání stoupá dlouho předtím, než se kov přiblíží kapalině.
Nerezová ocel má vždy vyšší bod tání než obyčejná uhlíková ocel, protože se jedná o prémiový materiál.
RealitaTyto dva rozsahy se podstatně překrývají a v závislosti na přesných porovnávaných jakostech mohou mít některé uhlíkové oceli vyšší bod tání než některé nerezové třídy.
Kování vyžaduje zahřátí oceli blízko jejího bodu tání, aby byla dostatečně měkká pro tvarování.
RealitaKování záměrně zůstává hluboko pod rozsahem tavení, typicky o 100 °C až 300 °C nižší, protože práce příliš blízko zkapalnění poškozuje strukturu zrna a zvyšuje riziko praskání.
Často kladené otázky
Při jaké teplotě se taví ocel ve stupních Celsia?
Většina komerčních ocelí se taví někde mezi 1370 °C a 1540 °C, přičemž přesné číslo závisí na obsahu uhlíku a přítomnosti dalších legujících prvků, jako je chrom, nikl nebo mangan.
Při jaké teplotě se taví ocel ve stupních Fahrenheita?
Ve stupních Fahrenheita se stejný rozsah převádí na zhruba 2500 °F až 2800 °F, přičemž se opět poněkud posouvá v závislosti na konkrétní jakosti a obsahu slitiny.
Liší se bod tání nerezové oceli od uhlíkové oceli?
Tyto dva rozsahy se výrazně překrývají. Nerezová ocel obvykle spadá mezi 1375 °C a 1530 °C, zatímco uhlíková ocel obvykle spadá mezi 1410 °C a 1530 °C, takže rozdíl mezi specifickou nerezovou a specifickou třídou uhlíku je obvykle menší, než lidé očekávají.
Proč konstrukční ocel selhává při požárech dlouho předtím, než se roztaví?
Únosnost prudce klesá, jakmile ocel projde zhruba 500 °C až 600 °C, což je teplota hluboko pod jejím rozsahem tavení. Ocel je v tomto bodě stále pevná, ale ztratila příliš mnoho pevnosti, aby udržela své navržené zatížení.
Jaký je rozdíl mezi teplotou tání a teplotou kování?
Bod tání je místo, kde se ocel stává plně tekutou. Kovací teplota je nižší pracovní okénko, běžně kolem 1100 °C až 1250 °C pro mnoho jakostí, zvolená speciálně tak, aby zůstala dostatečně vzdálená od rozsahu tavení a zároveň aby byl kov dostatečně měkký, aby se mohl znovu tvarovat.
Zvyšuje přidávání uhlíku nebo snižuje bod tání oceli?
Přidáním uhlíku se sníží bod tání. Vyšší obsah uhlíku snižuje rozsah tavení, což je součástí toho, proč se nástrojové oceli s vysokým obsahem uhlíku obecně taví při poněkud nižších teplotách než velmi nízkouhlíková měkká ocel.
Proč je teplota tání oceli uvedena jako rozsah namísto jednoho čísla?
Ocel je slitina, nikoli čistý prvek, takže nemá jediný pevný bod tání jako čisté železo. Přesné teploty solidu a likvidu se mění se specifickou směsí uhlíku a legujících prvků v každé jakosti.
Jak horká je svarová lázeň ve srovnání s bodem tavení oceli?
Typická svarová lázeň pro obloukové svařování probíhá výrazně nad rozsahem objemového tavení základní oceli, často kolem 1600 °C nebo vyšší v bezprostřední oblasti oblouku, protože proces potřebuje dostatečné přehřátí k zajištění úplného roztavení mezi základním kovem a výplní.
Mění se bod tání oceli s tlakem nebo nadmořskou výškou?
Teplota tání se mírně posouvá s tlakem v přísném termodynamickém smyslu, ale účinek je za normálních atmosférických podmínek dostatečně malý, takže není praktickým faktorem pro každodenní pece, kování nebo svařování.
