Co je slitina oceli: složení, typy a výkovky

Co je slitina oceli — přímá odpověď

Ocel je v podstatě slitina železa a uhlíku, kde se obsah uhlíku obvykle pohybuje od 0,02 % až 2,14 % hmotnostních . Když se však lidé ptají, „jaká je slitina oceli“, často mají konkrétně na mysli legovanou ocel – kategorii oceli, která jde nad rámec obyčejné uhlíkové oceli tím, že obsahuje jeden nebo více dalších legujících prvků, jako je chrom, nikl, molybden, vanad, mangan, křemík nebo wolfram. Tyto další prvky jsou záměrně zavedeny za účelem zlepšení specifických mechanických, fyzikálních nebo chemických vlastností, kterých samotný uhlík nemůže dosáhnout.

V praxi se legovaná ocel dělí do dvou širokých kategorií: nízkolegované oceli , kde je celkový obsah legování nižší než 8 %, a vysoce legované oceli , kde celkový obsah legování přesahuje 8 %. Nerezová ocel, nástrojová ocel a rychlořezná ocel spadají do kategorie vysoce legovaných. Specifická kombinace a koncentrace legujících prvků přímo určuje pevnost oceli, tvrdost, houževnatost, odolnost proti korozi a svařitelnost.

Jednou z průmyslově nejvýznamnějších aplikací legované oceli je výroba Výkovky z legované oceli — součásti tvarované tlakovými silami, které poskytují lepší strukturu zrna a mechanické vlastnosti ve srovnání s odlitky nebo obráběným tyčovým materiálem. Pochopení složení legované oceli je proto neoddělitelné od pochopení toho, jak jsou tyto výkovky konstruovány a používány v různých průmyslových odvětvích.

Jádro legujících prvků v oceli a jejich role

Každý legující prvek přidaný do oceli slouží k odlišnému metalurgickému účelu. Následující rozpis zahrnuje nejčastěji používané prvky a specifické vlastnosti, které propůjčují:

Chrom (Cr)

Chrom se přidává v množstvích od 0,5 % až 30 % v závislosti na aplikaci. Při koncentracích nad 10,5 % vytváří na povrchu oceli pasivní oxidovou vrstvu, která dává vzniknout tomu, co známe jako nerezová ocel. V nižších koncentracích chrom zlepšuje prokalitelnost, odolnost proti opotřebení a pevnost při vysokých teplotách. Třídy jako AISI 4140 a 4340 obsahují chrom jako klíčový prvek a ty patří mezi nejčastěji specifikované třídy pro výkovky z legované oceli v nosných aplikacích.

nikl (Ni)

Nikl zvyšuje houževnatost, zejména při nízkých teplotách, takže je nepostradatelný pro kryogenní aplikace a zařízení v arktickém prostředí. Obvykle se používá mezi 1 % a 9 % nikl také zlepšuje odolnost proti korozi a pomáhá udržovat tažnost po vytvrzení. Ocel 9Ni, která obsahuje přibližně 9 % niklu, se široce používá pro zásobníky na zkapalněný zemní plyn (LNG), které pracují při teplotách až -196 °C.

molybden (Mo)

I v malých množstvích – obvykle 0,15 % až 0,30 % — molybden dramaticky zlepšuje kalitelnost, odolnost proti tečení při zvýšených teplotách a odolnost proti důlkové korozi. V chrommolybdenových (CrMo) ocelích, které jsou standardními materiály pro vysokotlaká potrubí a výkovky z legované oceli v odvětví výroby energie, je molybden kritický pro dlouhodobou strukturální integritu při tepelném cyklování.

Vanad (V)

Vanad se používá v koncentracích typicky nižších 0,2 % , přesto je jeho efekt zjemnění zrna významný. Tvoří jemné karbidy a nitridy, které spojují hranice zrn, což má za následek jemnější mikrostrukturu a zlepšenou únavovou pevnost. Třídy modifikované vanadem se běžně používají v kovaných klikových hřídelích, ojnicích a polotovarech ozubených kol, kde je prvořadá životnost.

mangan (Mn)

Mangan je přítomen prakticky ve všech ocelích, typicky mezi nimi 0,3 % a 1,6 % . Působí jako odkysličovadlo, spojuje se se sírou, aby se zabránilo zkratu za horka, a zvyšuje pevnost a prokalitelnost. Oceli s vyšším obsahem manganu – jako je Hadfieldova ocel s přibližně 12–14 % Mn – vykazují výjimečné chování při mechanickém zpevňování, díky čemuž jsou vhodné pro aplikace odolné proti nárazu, jako jsou důlní zařízení a železniční přejezdy.

křemík (Si)

Křemík je primárně dezoxidant, ale také zlepšuje pevnost a tvrdost. V pružinových ocelích a elektroocelích může být obsah křemíku až 4,5 % , kde výrazně snižuje magnetické ztráty a zlepšuje elektrický odpor. V konstrukčních legovaných ocelích je obsah křemíku obvykle řízen mezi 0,15 % a 0,35 %.

Wolfram (W) a kobalt (Co)

Wolfram tvoří stabilní karbidy, které si udržují tvrdost při zvýšených teplotách — až 600°C a více — což je nezbytné pro rychlořezné nástrojové oceli, jako jsou M2 a T1. Kobalt dále zvyšuje tvrdost za tepla a používá se ve spojení s wolframem v aplikacích prémiových řezných nástrojů.

Běžné třídy legovaných ocelí a jejich složení

Níže uvedená tabulka shrnuje několik široce používaných jakostí legované oceli, jejich jmenovité složení a oblasti jejich primárního použití, zejména ve vztahu k výkovkům z legované oceli:

Čím se výkovky z legované oceli liší od jiných forem

Když je legovaná ocel zpracovávána kováním – na rozdíl od odlévání, válcování nebo obrábění z předvalků – výsledná součást vykazuje zásadně odlišnou vnitřní strukturu. Kování zpracovává kov pod tlakovou silou, buď za tepla nebo za studena, čímž se dosahuje několika kritických metalurgických výsledků:

• Zjemnění zrna: Proces kování rozbíjí hrubé struktury litého zrna na jemná, rovnoosá zrna. Jemnější zrna znamenají vyšší houževnatost a lepší odolnost proti únavě. U výkovků z legované oceli je toto zesíleno prvky zjemňujícími zrno, jako je vanad a niob.
• Vyrovnání toku zrn: Když je legovaná ocel vykována do téměř čistého tvaru, tok zrna spíše sleduje obrys součásti, než aby byl rozřezán obráběním. Tato směrová struktura zrna výrazně zlepšuje pevnost v tahu a únavovou životnost ve směru primárního namáhání – kritická výhoda u komponent, jako jsou klikové hřídele, ojnice a příruby.
• Odstranění vnitřních dutin: Kování za tepla při teplotách typicky mezi 1100 °C a 1250 °C uzavírá jakoukoli vnitřní poréznost nebo smršťovací dutiny, které se mohly vytvořit během tuhnutí původního ingotu, což vede k homogennímu, hustému produktu.
• Vylepšená odolnost proti nárazu: Kombinace jemnozrnné struktury a směrového toku vláken u výkovků z legované oceli má za následek hodnoty rázové houževnatosti Charpy V-notch, které mohou být o 30 až 50 % vyšší než ekvivalentní odlitky zkoušené v příčném směru.

Například výkovek AISI 4340 tepelně zpracovaný na pevnost v tahu 1000 MPa může vykazovat energii Charpyho nárazu přes 80 J při pokojové teplotě, zatímco odlitek podobného složení a tepelného zpracování může za stejných podmínek dosáhnout pouze 50–60 J. Tento rozdíl není pouze akademický – v aplikacích kritických z hlediska bezpečnosti určuje, zda součást přežije stav přetížení nebo se katastroficky zlomí.

Proces kování legované oceli — od předlitku po hotový díl

Výroba vysoce kvalitních výkovků z legované oceli vyžaduje pečlivou kontrolu každé fáze výrobního procesu. Níže je uvedena typická výrobní sekvence pro součásti z legované oceli kované za tepla:

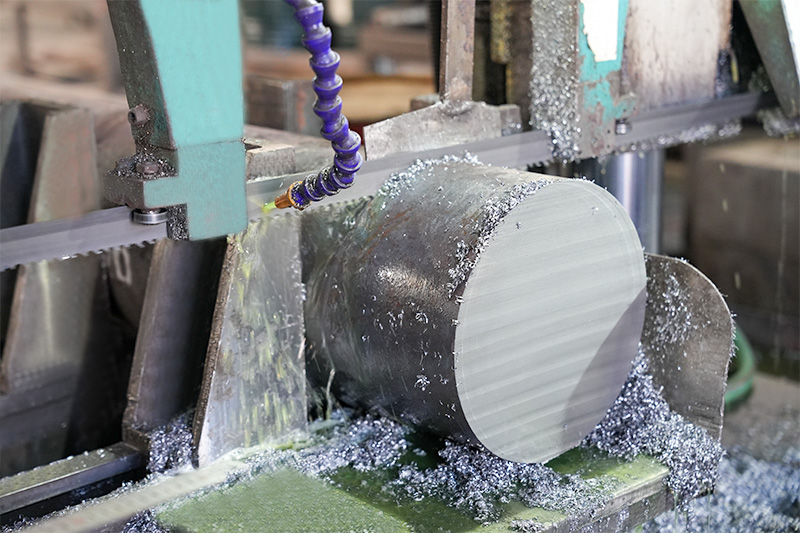

1. Výběr surovin a certifikace: Sochory nebo ingoty z legované oceli pocházejí od výrobců oceli s dokumentovanou tepelnou chemií, která potvrzuje, že všechny koncentrace legujících prvků splňují specifikaci. Ultrazvukové testování vstupního bloku je standardní praxí pro kritické aplikace.
2. Vytápění: Sochory se ohřívají v plynových nebo elektrických pecích na vhodnou kovací teplotu, obvykle mezi 1100 °C a 1250 °C pro většinu nízkolegovaných druhů. Přesná regulace teploty zabraňuje oduhličení povrchové vrstvy a zajišťuje rovnoměrnou plasticitu napříč průřezem.
3. Kovací operace: V závislosti na geometrii a požadovaném toku zrna může být předvalek pěchován, kován, vytahován nebo lisován v uzavřených zápustkách. Velké výkovky z legované oceli – jako jsou příruby tlakových nádob s otvorem větším než 500 mm – se běžně vyrábějí na hydraulických lisech od Kapacita 2 000 až 10 000 tun .
4. Řízené chlazení: Po kování zabraňuje řízené chlazení — buď na vzduchu, v peci nebo pod izolačními přikrývkami — tvorbě tvrdého martenzitu, který by mohl popraskat součást nebo vnést zbytková pnutí nevhodná pro následné tepelné zpracování.
5. Tepelné zpracování: Většina výkovků z legované oceli prochází austenitizací, kalením a popouštěním (QT), aby bylo dosaženo konečné specifikace mechanických vlastností. Austenitizační teplota, zhášecí médium (voda, olej nebo polymer) a temperovací teplota a čas jsou všechny kritické proměnné. Například výkovky AISI 4140 určené pro aplikace trubkového zboží pro ropné země (OCTG) jsou typicky temperovány mezi 540 °C a 650 °C k dosažení požadované rovnováhy mezi pevností a houževnatostí.
6. Nedestruktivní testování (NDT): Hotové výkovky jsou před dodáním podrobeny ultrazvukovému testování (UT), kontrole magnetických částic (MPI) nebo penetrační kontrole barvivem (DPI), aby se ověřila vnitřní a povrchová integrita.
7. Mechanické zkoušky a certifikace: Zkušební kroužky nebo prodloužení kované integrálně se součástí jsou obrobeny pro zkoušky tahem, tvrdostí a rázem. Výsledky jsou zdokumentovány ve zprávě o zkoušce materiálu (MTR), která doprovází výkovek k zákazníkovi.

Odvětví, která se silně spoléhají na výkovky z legované oceli

Poptávka po výkovcích z legované oceli je řízena průmyslovými odvětvími, kde se o strukturální integritě nedá vyjednávat a kde selhání přináší vážné důsledky – ať už ekonomické, ekologické nebo z hlediska bezpečnosti lidí. Mezi nejvýznamnější spotřebitele patří následující sektory:

Ropa a plyn

Zařízení vrtu, tělesa vánočních stromků, šoupátka, příruby a podmořské konektory jsou všechny běžně vyráběny jako výkovky z legované oceli. Stupně jako např F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) a nízkoteplotní třídy jako F8 a F44 jsou specifikovány podle ASTM A182 pro příruby a fitinky pracující za vysokého tlaku a zvýšených nebo nižších teplot. Kombinace slitinové chemie a procesu kování zajišťuje, že tyto komponenty odolávají tlaku v ústí vrtu přesahujícímu 15 000 psi a odolávají praskání způsobenému vodíkem (HIC) v kyselém provozním prostředí.

Letectví a obrana

Součásti podvozku, konstrukční prvky draku, hřídele motoru a součásti zbraňového systému jsou vyráběny jako výkovky z legované oceli z jakostí včetně AISI 4340, 300M (upravený 4340 s přísadami vanadu a křemíku) a vysokopevnostních ocelí. Požadavky na konečnou pevnost v tahu pro tyto aplikace běžně překračují 1 700 MPa s přísnými minimy lomové houževnatosti. Proces kování je zde zásadní, protože žádný proces odlévání nemůže spolehlivě dosáhnout požadované kombinace pevnosti a houževnatosti na těchto úrovních.

Výroba energie

Rotory parních turbín, hřídele generátorů, pláště tlakových nádob a kotouče turbín v konvenčních tepelných i jaderných elektrárnách patří mezi největší a nejnáročnější vyráběné výkovky z legované oceli. Jediný velký výkovek turbínového rotoru může převážit 100 tun a vyžadují týdny řízeného chlazení a tepelného zpracování po kování. Materiály jako CrMoV ocel (např. 1Cr-1Mo-0,25V) a jakosti nikl-chrom-molybden-vanadium (NiCrMoV) jsou specifikovány pro jejich dlouhodobou odolnost proti tečení při teplotách páry až do 565 °C a jejich odolnost proti popouštěcímu křehnutí.

Automobilový průmysl a těžká doprava

Automobilový průmysl ve velké míře používá výkovky z legované oceli pro komponenty hnacího ústrojí – klikové hřídele, ojnice, vačkové hřídele, převodovky a čepy řízení. Třídy středně uhlíkových slitin jako např AISI 4140, 4340 a 8620 jsou nejčastějšími volbami. Moderní mikrolegované kovací oceli (obsahující malé přísady niobu, vanadu nebo titanu) získaly na trakci, protože dosahují odpovídající pevnosti prostřednictvím řízeného termomechanického zpracování, aniž by vyžadovaly samostatnou operaci kalení a temperování, což snižuje výrobní náklady a spotřebu energie.

Těžební a stavební zařízení

Hnací hřídele, články buldozerových pásů, konce hydraulických válců a čepy lopat pro důlní lopaty a rypadla se běžně vyrábějí jako velké výkovky z legované oceli. Tyto součásti jsou vystaveny vysokému cyklickému namáhání kombinovanému s abrazivním opotřebením a příležitostným rázovým zatížením. Typy nabízející vysokou povrchovou tvrdost po tepelném zpracování – typicky Hodnoty tvrdosti podle Brinella 300 až 400 HB — jsou upřednostňovány pro odolnost proti opotřebení, přičemž je zachována přiměřená houževnatost jádra, aby odolala lomu při nárazu.

Normy a specifikace pro výkovky z legované oceli

Mezinárodní normy definují jak limity chemického složení, tak požadavky na mechanické vlastnosti pro výkovky z legované oceli používané v regulovaných průmyslových odvětvích. Kupující a inženýři musí před specifikací materiálu pochopit, která norma platí pro jejich aplikaci. Mezi nejčastěji zmiňované normy patří:

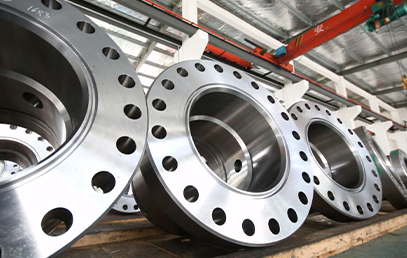

• ASTM A182: Standardní specifikace pro kované nebo válcované příruby trubek ze slitiny a nerezové oceli, kované fitinky a ventily pro vysokoteplotní provoz. Pokrývá třídy F5, F9, F11, F22, F91 a mnoho dalších podle označení CrMo.
• ASTM A336: Pokrývá ocelové výkovky pro tlakové a vysokoteplotní díly, používané pro nádoby, ventily a armatury při výrobě energie a chemickém zpracování.
• ASTM A508: Kalené a temperované výkovky z uhlíkové a legované oceli pro tlakové nádoby – velmi používané v aplikacích jaderných tlakových nádob.
• EN 10250: Evropská norma pro otevřené ocelové výkovky pro všeobecné strojírenské účely s díly pokrývajícími nelegované oceli, legované speciální oceli a nerezové oceli.
• ISO 9606 a AS 1085: Regionální normy upravující kvalifikaci kování legované oceli na konkrétních národních trzích.
• NACE MR0175 / ISO 15156: Nejedná se o normu pro kování jako takovou, ale specifikuje požadavky na součásti z legované oceli používané v prostředích obsahujících sirovodík (H₂S) – včetně limitů tvrdosti kritických pro výkovky v kyselém prostředí s ropou a plynem.

U mnoha kritických aplikací nestačí pouze specifikovat normu. Doplňkové požadavky — jako např Doplněk S1 (Charpyho testování při nízké teplotě) , ultrazvukové vyšetření podle ASTM A388 nebo simulační testování PWHT – jsou přidány k objednávce k řešení rizik specifických pro aplikaci, která základní standard plně nepokrývá.

Mechanické vlastnosti: Jak se porovnávají výkovky z legované oceli

Mechanické vlastnosti dosažitelné pomocí výkovků z legované oceli pokrývají velmi široký rozsah v závislosti na jakosti, podmínkách tepelného zpracování a velikosti průřezu. Následující tabulka poskytuje reprezentativní údaje o vlastnostech běžně kovaných jakostí legovaných ocelí v kaleném a temperovaném stavu:

Důležitým konceptem pro uživatele výkovků z legované oceli je efekt velikosti sekce . S rostoucím průřezem výkovku se jádro součásti při kalení ochlazuje pomaleji, což má za následek nižší hodnoty tvrdosti a pevnosti ve srovnání s povrchem. To je charakterizováno prokalitelností – typicky měřenou testem Jominy end-quench test. Třídy s vyšší prokalitelností (jako je AISI 4340 versus AISI 4140) si udržují tvrdost důsledněji na větších průřezech, a proto je 4340 preferovanou volbou pro výkovky s těžkými průřezy, jako jsou hřídele velkého průměru a silné kotouče.

Možnosti tepelného zpracování výkovků z legované oceli

Tepelné zpracování je místo, kde se slitinová chemie oceli převádí do konečných mechanických vlastností výkovku. Různé způsoby zpracování vytvářejí drasticky odlišné profily vlastností ze stejné třídy legované oceli:

Normalizace

Zahřívání na 870°C–950°C a chlazení vzduchem zjemňuje strukturu zrna a odstraňuje vnitřní pnutí z procesu kování. Výkovky z normalizované legované oceli mají střední pevnost a přiměřenou houževnatost, ale obecně se nepoužívají v náročných konstrukčních aplikacích, kde jsou vyžadovány vlastnosti kalení a popouštění.

Kalení a temperování (QT)

Nejběžnější tepelné zpracování pro konstrukční výkovky z legované oceli. Austenitizace (typicky 840 °C–880 °C u většiny druhů CrMo), rychlé kalení v oleji nebo vodě za vzniku martenzitu, následované temperováním při kontrolované teplotě, aby se rozložil křehký martenzit na tužší temperovanou martenzitovou strukturu. Teplota popouštění je primární pákou pro nastavení rovnováhy mezi pevností a houževnatostí – vyšší teploty popouštění snižují pevnost, ale zvyšují houževnatost a tažnost.

Žíhání

Úplné žíhání (ohřev nad Ac3 a chlazení v peci) vytváří nejměkčí a nejlépe obrobitelný stav – užitečné pro výkovky vyžadující rozsáhlé následné opracování před konečným tepelným zpracováním. Sferoidizační žíhání, používané pro oceli s vysokým obsahem uhlíku, jako je 52100, převádí karbidy na kulové částice, čímž se maximalizuje obrobitelnost a rozměrová stabilita před kalením.

Nauhličování a cementování

U ozubených kol, vačkových hřídelů a ložisek vyrobených z nízkouhlíkových tříd, jako je AISI 8620, nauhličování (plyn nebo vakuum) zavádí uhlík do povrchové vrstvy do hloubky typicky 0,8 mm až 2,0 mm s následným kalením a nízkoteplotním temperováním. Výsledkem je tvrdý povrch (60–63 HRC) s houževnatým jádrem odolným proti únavě – kombinace, která je nezbytná pro aplikace s převahou kontaktního napětí.

Tepelné zpracování po svařování (PWHT)

Výkovky z legované oceli, které jsou svařovány do vyrobených sestav – zejména v aplikacích s tlakovými nádobami a potrubím – obvykle vyžadují PWHT, aby se uvolnilo napětí v tepelně ovlivněné oblasti svaru a obnovila se houževnatost. U jakostí CrMo jsou teploty PWHT přesně specifikovány v kódech, jako je ASME sekce VIII, typicky v rozsahu 650 °C až 760 °C , drží po minimální dobu v závislosti na tloušťce řezu.

Legovaná ocel vs. uhlíková ocel vs. nerezová ocel — vyjasnění rozdílů

Pochopení toho, jaká slitina oceli je specifikována, vyžaduje jasnost hranic mezi různými kategoriemi oceli, které jsou v praxi často zaměňovány:

Volba mezi těmito kategoriemi pro kované součásti je v zásadě inženýrsko-ekonomický problém. Ve většině případů nabízejí výkovky z nízkolegované legované oceli nejlepší rovnováhu mezi cenou, mechanickým výkonem a obrobitelností. Výkovky z nerezové oceli jsou vybírány pouze tehdy, když požadavky na korozi nebo hygienu skutečně odůvodňují značnou cenovou prémii – obvykle 3× až 6× cena materiálu ve srovnání s nízkolegovanou třídou srovnatelné pevnosti.

Kontrola kvality a inspekce výkovků z legované oceli

Proces zajištění kvality pro výkovky z legované oceli v aplikacích kritických z hlediska bezpečnosti je komplexní a vícevrstvý. Robustní inspekční program obvykle zahrnuje následující oblasti:

• Přehled tepelné analýzy: Analýza pánve výrobce oceli a analýza produktu se ověřují podle limitů složení příslušné normy. Kritické prvky, jako je fosfor a síra, jsou udržovány níže 0,025 % a 0,015 % respektive pro vysoce kvalitní výkovky, protože tyto prvky segregují na hranicích zrn a snižují houževnatost.
• Rozměrová kontrola: Výkovky jsou porovnávány s výkresem v definovaných fázích – rozměry jako výkovky, rozměry nahrubo obrobené a finální obrobené rozměry – pomocí kalibrovaných měřicích nástrojů, zařízení CMM nebo 3D skenování pro složité geometrie.
• Testování tvrdosti: Tvrdost podle Brinella nebo Rockwella se měří na výkovku na několika místech po tepelném zpracování, aby se ověřila jednotná odezva a potvrdilo se, že bylo dosaženo pásma vlastností. U velkých výkovků může být vyžadován průzkum tvrdosti napříč průřezem.
• Ultrazvukové testování (UT): Přímý paprsek a úhlový paprsek UT se používá k detekci vnitřních vměstků, přesahů, švů nebo trhlin, které nejsou viditelné z povrchu. U kritických součástí je vyžadováno 100% objemové pokrytí, přičemž kritéria vyřazení jsou stejně těsná jako ekvivalentní velikosti otvoru s plochým dnem (FBH). 3 mm nebo menší .
• Magnetická kontrola částic (MPI): Používá se k detekci povrchových a blízkých povrchových diskontinuit. MPI je zvláště účinný na legované oceli díky své feromagnetické povaze a poskytuje vysoce citlivou metodu pro identifikaci překrytí kování, trhlin při kalení a povrchových švů.
• Destruktivní testování z testovacích bloků: Tahové vzorky, Charpyho vzorky rázové houževnatosti a vzorky lomové houževnatosti (pokud to specifikace vyžaduje) jsou obrobeny z vyhrazených zkušebních kupónů, které prošly stejnou tepelnou historií jako výrobní kování. Výsledky zkoušek jsou dokumentovány ve zprávě o zkoušce materiálu (MTR), která tvoří záznam sledovatelnosti výkovku.

Inspekce třetí stranou ze strany uznávaného inspekčního orgánu – jako je DNV, Bureau Veritas, Lloyd's Register nebo TÜV – je standardní praxí pro výkovky z legované oceli určené pro jaderné, offshore nebo jiné regulované aplikace a poskytuje nezávislé ověření, že procesy a výsledky testů výrobce splňují stanovené požadavky.

Nové trendy v legované oceli a technologii kování

Oblast legované oceli a výkovků z legované oceli není statická. Několik významných změn přetváří krajinu výběru materiálů, výrobních metod a hranic aplikací:

Mikrolegované (HSLA) kovací oceli

Vysokopevnostní nízkolegované (HSLA) oceli dosahují pevnosti srovnatelné s kalenými a popouštěnými třídami díky řízenému termomechanickému zpracování a mikropřídavkům niobu ( 0,03 %–0,05 % Nb ), vanad a titan. V automobilovém kování to umožnilo eliminovat krok kalení a temperování pro ojnice a klikové hřídele, čímž se snížila spotřeba energie, doba cyklu a zkreslení. Precipitační kalení během řízeného chlazení poskytuje mez kluzu 600–900 MPa bez samostatného kroku tepelného zpracování.

Pokročilé vysokopevnostní oceli pro větrnou energii

Hlavní hřídele větrných turbín na moři a tělesa planetových nosičů představují rostoucí poptávku po velkých výkovcích z legované oceli. Tyto součásti vyžadují vysokou houževnatost při teplotách až -40 °C v kombinaci s dlouhou únavovou životností při zatížení s proměnnou amplitudou. Vyhrazené druhy s optimalizovanou chemií CrNiMo a řízenou úpravou tvaru síry (přídavky vzácných zemin nebo vápníku) byly vyvinuty speciálně pro splnění 20letá životnost designu požadavky těchto aplikací.

Návrh procesu kování řízený simulací

Software pro analýzu konečných prvků (FEA), jako je DEFORM, Simufact a QForm, se nyní běžně používá k simulaci toku kovu, výplně v zápustce, rozložení deformace a vývoje teploty během kování součástí z legované oceli. To umožňuje procesním inženýrům optimalizovat geometrii zápustek, sekvenci výkovků a redukční poměry před první fyzickou zkouškou, čímž se sníží množství zmetků a zkrátí se časové osy vývoje složitých výkovků z legované oceli. Spřažené modely mikrostruktury mohou také předpovídat vývoj velikosti zrna a chování fázových transformací během kování a následného tepelného zpracování.

Skladování vodíku a aplikace palivových článků

Růst vodíkové ekonomiky pohání poptávku po výkovcích z legované oceli, které jsou schopny odolat vodíkové křehkosti – obzvláště náročnému degradačnímu mechanismu, kdy atomární vodík difunduje do ocelové mřížky a snižuje tažnost a lomovou houževnatost. Pro vodíkové tlakové nádoby a součásti potrubí jsou specifikovány třídy se sníženým obsahem uhlíku, řízenou velikostí zrna a temperovanými martenzitovými nebo bainitickými mikrostrukturami, přičemž pro stanovení bezpečných limitů provozního napětí se používají metody hodnocení lomové mechaniky.

Výběr správné třídy legované oceli pro kovanou součást

Výběr správné třídy legované oceli pro konkrétní aplikaci kování vyžaduje vyvážení několika konkurenčních požadavků. Následující kontrolní seznam poskytuje strukturovaný přístup k výběru stupně:

• Definujte požadavky na mechanické vlastnosti: Minimální pevnost v tahu, mez kluzu, tažnost a energie nárazu při projektované teplotě. Tyto hodnoty v kombinaci s příslušnými bezpečnostními faktory určují požadovanou úroveň pevnosti.
• Určete velikost sekce: Jak již bylo zmíněno, větší profily vyžadují vyšší stupně prokalitelnosti, aby se dosáhlo prokalení. Pro průřezy nad 100 mm v průměru nebo tloušťce jsou obecně preferovány třídy s přísadami niklu a molybdenu – jako 4340 nebo EN24 – před jednoduššími třídami CrMo, jako je 4140.
• Vyhodnoťte operační prostředí: Je koroze, oxidace nebo expozice vodíku faktorem? Provoz při vysokých teplotách nad 400 °C obecně vyžaduje třídy CrMo nebo CrMoV. Korozivní prostředí může vyžadovat povrchovou úpravu, opláštění nebo přechod na nerezovou ocel, pokud je povolená koroze příliš vysoká.
• Zvažte svařitelnost a výrobní omezení: Vyšší hodnoty uhlíkového ekvivalentu (CE) zvyšují riziko praskání svaru. Pokud bude výkovek svařovaný, vyberte jakost s CE níže 0.45 pokud je to možné, nebo naplánujte vhodný předehřev, meziprůchodovou regulaci teploty a PWHT.
• Zkontrolujte dostupnost a cenu: Prémiové třídy jako 4340 a EN24 jsou snadno dostupné po celém světě, zatímco specializovanější třídy mohou mít delší dodací lhůty a vyšší pojistné. Před specifikací si ověřte dostupnost u zamýšleného dodavatele v požadované velikosti.
• Potvrďte shodu s příslušným kódem nebo normou: Mnoho průmyslových odvětví neumožňuje libovolnou volbu jakosti – příslušný návrhový předpis (ASME, EN, DNV, MIL-SPEC) může přípustné třídy omezit. Vždy si ověřte, že vybraná třída legované oceli je uvedena nebo schválena podle platné normy pro danou aplikaci.

Když jsou tyto faktory systematicky vyhodnocovány, stává se výběr vhodné legované oceli pro výkovky z legované oceli dobře definovaným technickým rozhodnutím, spíše než odhadem. Investice do správného výběru materiálu ve fázi návrhu soustavně přináší nižší celkové náklady životního cyklu, snížené riziko selhání a předvídatelnější výkon služby než pozdější oprava špatného výběru materiálu.
