Jaký typ slitiny je ocel? Přímá odpověď
Ocel je v podstatě an slitina železo-uhlík , kde obsah uhlíku se pohybuje od 0,02 % do 2,14 % hmotnostních. Tento úzký pás uhlíku přeměňuje jinak křehké surové železo na materiál schopný překlenout mosty, umístit turbíny a tvořit páteř moderní infrastruktury. Kromě této základní kombinace železo-uhlík, Legovaná ocel zavádí další legující prvky – jako je mangan, chrom, nikl, molybden, vanad a křemík – pro vytvoření specifických mechanických, tepelných a chemických vlastností, kterých obyčejná uhlíková ocel prostě nemůže dosáhnout.
Termín "legovaná ocel" je přesný a široký. V nejpřísnějším metalurgickém smyslu je veškerá ocel slitinou, protože obsahuje nejméně dva prvky. Ale v průmyslové praxi se "legovaná ocel" týká konkrétně ocelí, kde záměrné přidání jednoho nebo více legujících prvků posouvá výkon za standardní třídy uhlíkové oceli. Když je tento materiál tvarován tlakovou silou za tepla nebo za studena, výsledek je Legovaná ocel forgings — součásti ceněné pro jejich směrový tok zrna, vynikající houževnatost a odolnost proti únavě v náročných provozních prostředích.
Jak je ocel klasifikována jako slitina
Metalurgové klasifikují slitiny na základě jejich základního kovu a povahy přídavných prvků. Ocel patří do širší rodiny slitiny železa — slitiny, kde je dominantním prvkem železo. U železných slitin je obsah uhlíku první hlavní dělicí čárou:
V rámci rodiny oceli udržují American Iron and Steel Institute (AISI) a Society of Automobilový průmysl Engineers (SAE) široce přijímaný systém označování. Uhlíkové oceli obsahují nízké koncentrace legujících prvků, zatímco legované oceli záměrně překračují následující prahové koncentrace (jak jsou definovány AISI) pro jakýkoli jednotlivý prvek: 1,65 % manganu, 0,60 % křemíku nebo 0,60 % mědi nebo obsahují specifikovaná minimální množství hliníku, chrómu, kobaltu, niobu, molybdenu, niklu, titanu, wolframu, vanadu nebo zirkonu.
Tato klasifikace je nesmírně důležitá při nákupu, kvalifikaci svařovacích postupů, plánování tepelného zpracování a výrobě Výkovky z legované oceli . Kovárna odebírající legovanou ocel 4340 (nikl-chrom-molybdenový stupeň) s ní musí zacházet velmi odlišně od obyčejné uhlíkové oceli 1045, pokud jde o teploty předehřívání, kalící médium a cykly popouštění.
| ocel Category | Obsah uhlíku | Klíčové legující prvky | Typické aplikace |
|---|---|---|---|
| Nízkouhlíková ocel | 0,02 %–0,30 % | Mn, Si (menší) | Plech, drát, konstrukční nosníky |
| Středně uhlíková ocel | 0,30 %–0,60 % | Mn, Si | Hřídele, ozubená kola, železniční kola |
| Vysoce uhlíková ocel | 0,60 %–2,14 % | Mn, Si | Pružiny, řezné nástroje, pianový drát |
| Nízkolegovaná ocel | 0,10 %–0,50 % | Cr, Ni, Mo, V (<5 % celkem) | Tlakové nádoby, potrubí, výkovky z legované oceli |
| Vysoce legovaná ocel (např. nerez) | Liší se | Cr (>10,5 %), Ni, Mo | Vybavení potravin, lékařské přístroje, námořní |
Co každý legující prvek ve skutečnosti dělá s ocelí
Pochopení toho, proč je ocel formulována tak, jak je, vyžaduje vědět, čím každý prvek přispívá. Tato znalost je zvláště relevantní pro Výkovky z legované oceli , kde konečná mikrostruktura závisí na chemii slitiny v interakci s teplotou kování, redukčním poměrem a následným tepelným zpracováním.
Carbon
Nejvlivnější prvek. Každé zvýšení uhlíku o 0,10 % zvyšuje pevnost v tahu přibližně o 65–70 MPa a zároveň snižuje tažnost. Uhlík tvoří karbid železa (Fe3C, cementit), který zpevňuje matrici. Při vyšších úrovních svařitelnost a rázová houževnatost prudce klesá.
Mangan
Přítomný prakticky ve všech komerčních ocelích v množství 0,30 %–1,80 %. Mangan taveninu odsíří a zabrání tak zkratu za tepla. Zvyšuje také prokalitelnost – hloubku, do které může být ocel vytvrzena – a je proto nepostradatelná pro konstrukční třídy legované oceli a těžké výkovky.
Chrom
Přidáno od 0,50 % výše pro kalitelnost a odolnost proti opotřebení. Při hladinách nad 10,5 % tvoří chrom samoopravnou pasivní oxidovou vrstvu, která definuje nerezovou ocel. U nástrojových ocelí a zápustkových ocelí poskytují karbidy chrómu výjimečnou odolnost proti oděru. Běžné u ložiskové oceli 52100 a nástrojové oceli H13.
nikl
Nikl zpevňuje ferit bez snížení houževnatosti, což je vzácná kombinace. Je zvláště účinný při teplotách pod nulou, a proto se pro skladování zkapalněného plynu při -196 °C používají niklové legované oceli (např. 9% Ni ocel). In Legovaná ocel forgings pro letecké přistávací zařízení nebo obranné aplikace je běžný obsah niklu 1,8 %–4,0 % (jako u 4340 a 300M).
molybden
I malé přísady (0,15 %–0,30 %) dramaticky zlepšují prokalitelnost a zabraňují popouštěcí křehkosti – ztrátě houževnatosti, ke které dochází, když jsou některé legované oceli udržovány nebo pomalu ochlazovány na 250 °C–400 °C. Molybden také zlepšuje pevnost za zvýšených teplot, takže je nezbytný v ocelích odolných vůči tečení pro zařízení na výrobu energie.
Vanad
Zušlechťovač obilí. Karbidy a nitridy vanadu vytvářejí hranice austenitových zrn během zpracování za tepla a tepelného zpracování, čímž udržují jemnou mikrostrukturu. Jemná velikost zrna zlepšuje současně pevnost i houževnatost – kompromis, kterého je jinak obtížné dosáhnout. Vanad se používá v mikrolegovaných ocelích, kovaných klikových hřídelích a rychlořezných nástrojových ocelích.
Křemík
Křemík, který je deoxidačním činidlem při výrobě oceli, také zpevňuje ferit. Na úrovni 1 %–2 % je primárním legujícím prvkem v pružinových ocelích (např. 9260) a elektrooceli, kde snižuje ztráty v jádře zvýšením elektrického odporu. Křemík zvyšuje mez pružnosti, a proto jsou vinuté pružiny spíše křemíkovo-manganové legované oceli než jako obyčejné uhlíkové oceli.
Bor
Mimořádně silný při malých přírůstcích. Již 0,0005 % – 0,003 % boru dramaticky zvyšuje prokalitelnost bez ovlivnění ostatních mechanických vlastností. Oceli upravené borem (přípona "B" v označení AISI, např. 10B30) umožňují redukci dražších prvků, jako je nikl a molybden, čímž se snižují náklady bez obětování schopnosti průchozího kalení.
Výkovky z legované oceli: Proč je kování tím správným procesem pro legovanou ocel
Ne všechny ocelové komponenty jsou stejné, i když jsou vyrobeny ze stejné chemie. Výrobní postup – odlévání, obrábění z tyče nebo kování – určuje vnitřní strukturu dílu a tím i jeho výkon při zatížení. Výkovky z legované oceli poskytují sadu strukturálních výhod, které žádný jiný proces nemůže plně replikovat.
Tok zrn a směrová síla
Když je předvalek z legované oceli kován, plastická deformace vyrovná strukturu zrna kovu podél obrysů součásti. Tomu se říká tok vláken nebo tok obilí. Například u kovaného klikového hřídele se čáry zrna ovinou nepřetržitě kolem každého házení a čepu a sledují tvar součásti. Obrobený klikový hřídel vyříznutý z tyčového materiálu přeruší tyto zrnitostní linie a ponechá koncové zrno vystavené v bodech koncentrace napětí. Výsledek: kované klikové hřídele běžně vydrží obrobené ekvivalenty při ekvivalentním únavovém zatížení faktorem 2–3× v publikovaných srovnáních únavových testů (ASM Handbook, svazek 14A, Metalworking: Bulk Forming).
Eliminace pórovitosti a rovnoměrnost hustoty
Ocel na odlitky obsahuje inherentní poréznost smršťování, plynové póry a dendritickou segregaci – to vše vytváří místní slabá místa. Tlakové síly při kování se zhroutí a tyto dutiny uzavřou. Ingot z legované oceli 4340, který začíná měřitelnou pórovitostí, vytváří výkovek s téměř nulovou detekovatelnou dutinou ultrazvukovou kontrolou podle norem ASTM A388. To má zásadní význam u komponentů obsahujících tlak, jako jsou tělesa ventilů, kde by vnitřní únikové cesty skrz poréznost byly nepřijatelné.
Vynikající mechanické vlastnosti
Přímé srovnání vypráví příběh jasně:
| Majetek | Výkovek z legované oceli 4340 (Q&T) | 4340 litá ocel (Q&T) |
|---|---|---|
| Maximální pevnost v tahu | 1 034–1 172 MPa | 930–1 000 MPa |
| Mez kluzu | 862–1 000 MPa | 760–860 MPa |
| Charpy Impact (CVN) | 54–81 J při -40 °C | 27–41 J při -40 °C |
| Limit únavy (R = -1) | ~586 MPa | ~448 MPa |
| Snížení plochy (%) | 58–65 % | 35–45 % |
Běžné jakosti používané ve výkovcích z legované oceli
- 4130 (Chromoly): 0,28–0,33 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Používá se v konstrukčních součástech letadel, ochranných klecích a rámech jízdních kol. Dobrá svařitelnost pro legovanou ocel.
- 4140: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo. Celosvětově nejpoužívanější nízkolegovaná ocel. Kování zahrnuje objímky, ozubená kola, zápustky a spojovací prvky.
- 4340: 0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo. Jedna z nejschopnějších konstrukčních legovaných ocelí. Používá se pro podvozky letadel, velké klikové hřídele a součásti výzbroje vyžadující velmi vysokou pevnost s odpovídající houževnatostí.
- 8620: 0,18–0,23 % C, 0,40–0,70 % Ni, 0,40–0,60 % Cr, 0,15–0,25 % Mo. Cementační ocel. Výkovky jsou následně nauhličovány nebo karbonitridovány, aby se vytvořil tvrdý povrch odolný proti opotřebení na houževnatém jádru. Standardně pro ozubená kola a pastorky.
- 52100: 0,93–1,05 % C, 1,35–1,60 % Cr. Ložisková ocel s vysokým obsahem uhlíku. Používá se téměř výhradně u valivých ložisek, kde je po vytvrzení požadována povrchová tvrdost 60–64 HRC.
- 300 mil.: Modifikovaný 4340 s extra křemíkem (1,45–1,80 %) a vanadem. Jsou dosažitelné pevnosti v tahu nad 1 930 MPa. Používá se v kritických leteckých výkovcích z legované oceli, kde je hmotnost a pevnost na prvním místě.
Hlavní typy legované oceli a jejich průmyslové role
Širší kategorie legované oceli zahrnuje několik různých podskupin, z nichž každá je navržena pro konkrétní soubor požadavků na výkon. Nejsou to pouze marketingové štítky – každý typ má odlišnou chemickou filozofii a je tepelně zpracován odlišně.
Vysokopevnostní nízkolegovaná ocel (HSLA)
Oceli HSLA obsahují méně než 0,35 % uhlíku a malé příměsi niobu, vanadu, titanu nebo mědi – obvykle v celkovém množství pod 2 %. Navzdory skromné chemii je mezí kluzu 350–700 MPa dosaženo spíše zjemněním zrna a precipitačním kalením než skrz kalení. Třídy HSLA jako A572 Grade 50, A36 a API 5L X70 se používají v konstrukční oceli pro budovy, mosty a potrubí. Jejich svařitelnost a nižší cena ve srovnání s tradičními legovanými ocelmi z nich učinily dominantní ve stavebnictví od 60. let 20. století. World Steel Association (worldsteel.org) odhaduje, že oceli HSLA představují zhruba 12 % veškeré oceli vyrobené na celém světě.
Nerezová ocel
Definováno minimem 10,5 % chromu , Nerezová ocel je nejprofilovanější řada vysoce legovaných ocelí. Chrom reaguje se vzdušným kyslíkem a vytváří nanometrovou vrstvu Cr2O3, která pasivuje povrch a zabraňuje další oxidaci. Hlavní druhy — 304, 316, 410, 17-4 PH — se liší obsahem niklu, přídavkem molybdenu a úrovní uhlíku. Austenitické druhy (řada 300) jsou nemagnetické a nabízejí vynikající odolnost proti korozi; martenzitické třídy (řada 400) jsou kalitelné a používají se pro příbory, chirurgické nástroje a výkovky z legované oceli vyžadující tvrdost i odolnost proti korozi.
Nástrojová ocel
Nástrojové oceli jsou legované oceli určené k řezání, tvarování nebo tvarování jiných materiálů. Dosahují tvrdosti 55–68 HRC díky vysokému obsahu uhlíku (0,60 %–2,30 %) a legujících prvků, které tvoří tvrdé karbidy. Klasifikace AISI rozděluje nástrojové oceli do skupin: W (kalení vodou), O (kalení v oleji), D (zápustkové oceli), H (oceli pro práci za tepla), M (rychlořezné molybdenové) a T (vysokorychlostní wolframy). H13, 5% chromová nástrojová ocel pro tváření za tepla, je standardním materiálem zápustek pro tlakové lití hliníku a zápustky pro kování za tepla. Rychlořezné oceli M2 a M4 obsahují wolfram, molybden, chrom a vanad, aby si zachovaly tvrdost při teplotách řezání nad 600 °C.
Maraging Steel
Neobvyklá podskupina: vysokopevnostní oceli mají velmi nízký obsah uhlíku (méně než 0,03 %), ale obsahují 17 %–19 % niklu, plus kobalt, molybden a titan. Nezpevňují se uhlíkovým martenzitem, ale srážením intermetalických sloučenin během stárnutí při teplotě kolem 480 °C. Výsledkem jsou pevnosti v tahu 1 400–2 400 MPa s lomovou houževnatostí mnohem vyšší než u oceli s vysokým obsahem uhlíku při ekvivalentní pevnosti. Využití zahrnuje pláště raketových motorů, výkovky pro letadla s ultra vysokou pevností a přesné nástroje pro výrobu kompozitů pro letectví a kosmonautiku.
Ložisková ocel
Ložiskové oceli, především 52100 a M50, vyžadují extrémní čistotu – měřeno v ppm kyslíku a síry – protože nekovové vměstky působí jako místa iniciace únavových trhlin ve valivém kontaktu. Standardní výrobní metody jsou vakuové obloukové přetavování (VAR) nebo elektrostruskové přetavování (ESR). Výsledná ocel, když je kalena na 60–64 HRC a je přesně broušena, poskytuje únavovou životnost valivého kontaktu měřenou v miliardách napěťových cyklů. Ložiskové oceli představují jednu z nejnáročnějších aplikací pro kontrolu kvality legované oceli.
Proces kování legované oceli: od polotovaru po hotový díl
Výroba Výkovky z legované oceli je vícestupňový výrobní proces, který vyžaduje pečlivou kontrolu v každém kroku. Chemické vlastnosti oceli, teplotní okno pro zpracování, použité zařízení a následně použité tepelné zpracování, to vše spolupůsobí a určuje konečné vlastnosti.
Příprava zásob
Legovaná ocel přichází do kovárny jako ingoty, bloky, předvalky nebo tyče. Pro kritické výkovky pro letecký nebo energetický sektor může být ocel vyrobena prostřednictvím vakuové přetavování (VAR) or elektrostruskové přetavování (ESR) ke snížení obsahu sulfidů a obsahu kyslíku na extrémně nízké úrovně. Vstupní materiál je kontrolován ultrazvukem (podle ASTM A388 nebo ekvivalentu) a před zahájením zpracování musí splňovat specifikované požadavky na chemii a čistotu.
Zahřívání na kovací teplotu
Legované oceli mají specifické teplotní rozsahy kování. Pro 4140 je rozsah kování typicky 1 177 °C až 982 °C (2 150 °F až 1 800 °F) . V plynových nebo elektrických odporových pecích musí být ohřev pomalý a rovnoměrný, aby se zabránilo teplotním gradientům, které by mohly popraskat sochor. Doba namáčení zajišťuje, že předvalek má stejnoměrnou teplotu v celém jeho průřezu, což je kritické pro velkoprůměrové výkovky nad 300 mm, kde tepelná difuzivita omezuje rychlost ohřevu jádra.
Operace kování
V závislosti na geometrii dílu a objemu výroby může být kování prováděno na kladivu (gravitačním, pneumatickém nebo protifoukání), mechanickém lisu, hydraulickém lisu nebo válcovací stolici. Volné kování tvaruje sochor mezi plochými nebo tvarovanými matricemi a postupně vytváří tok zrna – používá se pro velké hřídele, kotouče a vlastní tvary. Kování s uzavřenou zápustkou (otiskem). lisuje horký předvalek do přizpůsobených dutin zápustek, čímž se vyrábí díly téměř čistého tvaru s vynikající rozměrovou konzistencí a povrchovou úpravou.
Řízené chlazení
Po kování musí být součásti z legované oceli kontrolovaným způsobem ochlazovány, aby se zabránilo praskání (od tepelných gradientů) a aby se zabránilo tvorbě tvrdého, křehkého martenzitu. Velké výkovky z legované oceli jsou často umístěny v izolovaných boxech nebo jámách, pohřbeny v písku nebo pomalu chlazeny v pecích. Tento krok žíhání nebo normalizace také homogenizuje mikrostrukturu a uvolňuje kovářská napětí, čímž připravuje součást pro následné tepelné zpracování nebo obrábění.

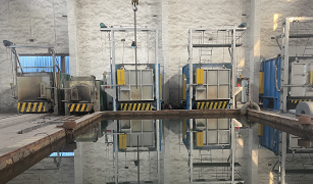

Tepelné zpracování: kalení a temperování
Většina výkovků z legované oceli určených pro konstrukční použití dostává a kalení a temperování (Q&T) tepelné zpracování. Výkovek se austenitizuje – zahřeje se na 845 °C – 899 °C například na 4140 – pak se rychle ochladí v oleji, vodě nebo polymeru za vzniku martenzitu. Martenzit je poté popuštěn (opětovně zahřát na 150°C–650°C), aby se obnovila tažnost a houževnatost při zachování většiny získané tvrdosti. Teplota popouštění je primární pákou pro vyvažování pevnosti a houževnatosti: nižší popouštěcí teploty poskytují vyšší pevnost; vyšší teploty snižují pevnost, ale zlepšují rázovou houževnatost.
Kontrola a testování
Hotové výkovky z legované oceli procházejí před dodáním rozměrovou kontrolou, mechanickými zkouškami (tah, tvrdost, Charpyho ráz) a nedestruktivní zkouškou (NDE). Ultrazvukové testování (UT) detekuje vnitřní defekty; magnetická kontrola částic (MPI) odhaluje povrchové a blízké povrchové trhliny. U výkovků pro letectví a kosmonautiku mohou další požadavky zahrnovat kontrolu průniku zápustkou, ověření chemické analýzy a přezkoumání záznamů o tepelném zpracování. Kritéria přijetí jsou definována specifikacemi zákazníka nebo průmyslovými standardy, jako je AMS, ASTM nebo EN.
Průmysl, který závisí na výkovcích z legované oceli
Díky kombinaci vynikajících mechanických vlastností, rovnoměrnosti hustoty a flexibility designu Výkovky z legované oceli výrobní metoda volby prakticky v každém průmyslovém odvětví těžkého provozu. Níže je bližší pohled na to, kde se tyto součásti objevují a proč jsou konkrétně specifikovány výkovky.
Letectví
Přistávací zařízení, hřídele motoru, turbínové kotouče, kování pro připevnění křídla a konstrukční držáky v letadlech jsou běžně specifikovány jako výkovky z legované oceli v jakostech 4340, 300M nebo 17-4 PH nerez. Kombinace vysoké měrné pevnosti (poměr pevnosti k hmotnosti) a lomové houževnatosti je u součástí kritických pro let nesmlouvavá. Například přistávací zařízení Boeingu 737 používá výkovky z legované oceli 300M pro hlavní válce oleo vzpěry.
Automotive
Klikové hřídele, ojnice, vačkové hřídele, čepy řízení, náboje kol, převodovky a součásti kloubů CV jsou hlavní automobilové výkovky z legované oceli. Typický klikový hřídel čtyřválcového motoru kovaný z modifikované oceli 1045 nebo 4140 váží 9–14 kg a musí vydržet torzní únavové zatížení po celou dobu životnosti vozidla. Globální trh s kováním pro automobily byl v roce 2022 oceněn přibližně na 74,4 miliard USD (zdroj: Grand View Research, 2023) a nadále roste spolu s mírou výroby vozidel.
Ropa a plyn
Vrtací objímky, stabilizátory, rotační ramenové nástrojové klouby, příruby ústí vrtu a tělesa vysokotlakých ventilů v sektoru ropy a zemního plynu jsou vyrobeny z výkovků z legované oceli, především 4140, 4145H a 4340. Specifikace API 7-1 a API 6A od Amerického ropného institutu (API) upravují tyto komponenty, které překračují tlak na materiál a požadavky na kontrolu 13 s požadavky na kontrolu. (20 000 psi) v některých aplikacích.
Výroba energie
Rotory parních turbín, hřídele generátorů a trysky tlakových nádob v tepelných a jaderných elektrárnách patří mezi největší vyráběné výkovky z legované oceli. Jeden výkovek rotoru parní turbíny může vážit přes 100 tun a vyžadovat měsíce zpracování od ingotu po finálně obrobenou součást. Třídy jako 26NiCrMoV14-5 (legované oceli Cr-Mo-V) se používají pro provoz za zvýšených teplot, kde je odolnost proti tečení při 500 °C–580 °C stejně důležitá jako pevnost v tahu při pokojové teplotě.
Obrana a výzbroj
Pásy tanků, dělostřelecké bloky závěrů, hlavně děl, pancéřové pláty a výkovky draků raket, to vše závisí na výkovcích z legované oceli. Vojenské specifikace (MIL-SPEC) a obranné normy (DEF STAN) předepisují chemii, mechanické vlastnosti a požadavky na testování. Třída 4340 se používá pro řetězová kola a hnací kola nádrží, zatímco nástrojová ocel H-11 (třída 5% Cr pro práci za tepla) se používá pro hlavně zbraní díky kombinaci vysoké tvrdosti, tepelné stability a odolnosti proti erozi hnacími plyny.
Legovaná ocel vs. uhlíková ocel vs. nerezová ocel: Výběr správného materiálu
Výběr materiálu pro kovanou součást zahrnuje vyvážení požadavků na výkon s náklady, dostupností a vyrobitelností. Zde je přímé srovnání tří nejběžnějších rodin konstrukčních ocelí, které inženýrům a kupujícím pomůže učinit informovaná rozhodnutí.
- Pevnost v tahu: 600–2 000 MPa v závislosti na jakosti a tepelném zpracování
- Vynikající prokalitelnost napříč průřezy; vhodné pro velké výkovky
- Dobrá až vynikající rázová houževnatost, zejména s přídavkem Ni
- Vyžaduje ochranný nátěr nebo pokovení v korozivním prostředí
- Cena: střední až vysoká, v závislosti na obsahu slitiny
- Nejlepší pro: letectví, obranu, nástroje pro ropná pole, automobilové hnací ústrojí, výkon gen
- Pevnost v tahu: 400–900 MPa; omezena prokalitelností ve velkých úsecích
- Kalitelnost rychle klesá s velikostí průřezu nad ~50 mm v průměru
- Dobrá houževnatost při nízkém obsahu uhlíku; křehký při vysokém uhlíku
- Podléhá korozi; vyžaduje povrchovou ochranu
- Cena: nejnižší mezi konstrukční ocelí
- Nejlepší pro: obecné stroje, ruční nářadí, nekritické konstrukční díly
- Pevnost v tahu: 500–1 700 MPa (stupně vytvrzování srážením)
- Vynikající odolnost proti korozi vlastní slitině; není potřeba žádný nátěr
- Austenitické třídy zůstávají odolné vůči kryogenním teplotám
- Vyšší cena surovin (obsah niklu a chromu)
- Obrábění a kování je obtížnější než karbonové nebo nízkolegované třídy
- Nejlepší pro: potravinářské, lékařské, námořní, chemické komponenty
Rozhodnutí mezi těmito materiálními rodinami obvykle závisí na tom kombinace požadované úrovně pevnosti, velikosti sekce, korozního prostředí a rozpočtu . Například svorka podmořského stoupacího potrubí v prostředí se slanou vodou by směřovala k duplexnímu výkovku z nerezové oceli, zatímco těžební důlní vrtná tyč pracující v nekorozivním prostředí by byla specifikována ve výkovku z legované oceli 4140 s podstatně nižšími náklady.
Tepelné zpracování výkovků z legované oceli: Odemknutí celé řady vlastností
Jednou z určujících výhod výkovků z legované oceli oproti konkurenčním materiálům je šíře vlastností dosažitelných tepelným zpracováním. Stejný výkovek z legované oceli 4140 může poskytnout pevnost v tahu kdekoli od 620 MPa (těžce popuštěné, maximální tažnost) do více než 1 380 MPa (minimálně popuštěné, vysoká tvrdost) v závislosti na cyklu tepelného zpracování. Tato část vysvětluje primární cesty tepelného zpracování a jejich vliv na konečné vlastnosti.
Normalizace
Normalizace zahrnuje zahřátí výkovku na 40°C–55°C nad horní kritickou teplotu (Ac3), udržení až do úplné austenitizace, poté chlazení vzduchem. Účelem je zjemnit a homogenizovat strukturu zrna po zpracování za tepla. Výkovky z normalizované legované oceli vykazují konzistentní mechanické vlastnosti v celém průřezu – důležité, když bude velký výkovek rozsáhle obráběn před konečným tepelným zpracováním. Normalizace se také používá jako přípravný krok před kalením a temperováním nebo cementováním.
Žíhání
Úplné žíhání – austenitizace následovaná ochlazením v peci při 10°C–30°C za hodinu – vytváří nejměkčí a nejtažnější stav legované oceli. Hodnoty tvrdosti 150–200 HB jsou typické pro žíhaný 4140. Výkovky se žíhají, když je požadována maximální obrobitelnost před konečným tepelným zpracováním, nebo když je potřeba střední odlehčení pnutí mezi více operacemi zpracování.
Kalení a temperování (Q&T)
Nejběžnější tepelné zpracování pro strukturální Výkovky z legované oceli . Austenitizovaný výkovek se rychle kalí (v oleji u většiny legovaných ocelí, ve vodě nebo v polymeru u nízkolegovaných jakostí), aby se vytvořila martenzitická mikrostruktura, a poté se popouští na požadovanou rovnováhu tvrdosti/houževnatosti. Vztah je inverzní: vyšší popouštěcí teploty snižují tvrdost, ale zvyšují Charpyho rázovou houževnatost. Výkovek z legované oceli 4340 popuštěný na 200 °C dosahuje pevnosti v tahu blízko 1 930 MPa s hodnotami rázu CVN ~14 J; popuštěna na 600 °C, pevnost v tahu klesne na ~1,035 MPa, ale CVN vzroste na ~81 J (ASM Handbook, Vol. 4, Heat Treating).
Cementování (nauhličování a karbonitridování)
Nízkouhlíkové legované oceli, jako jsou 8620, 9310 a 4320, jsou záměrně navrženy s příliš nízkým obsahem uhlíku v jádru, aby se daly výrazně vytvrdit, ale s legujícími prvky, které zvyšují prokalitelnost nauhličeného pouzdra. Po vykování a obrobení se součást zahřeje v atmosféře bohaté na uhlík na 900 °C–955 °C, aby se uhlík difundoval do povrchu do kontrolované hloubky (typicky 0,5–2,5 mm), a poté se kalí. Výsledkem je tvrdý povrch odolný proti opotřebení (58–64 HRC) na houževnatém jádru odolném proti nárazu – přesně taková kombinace, která je vyžadována u zubů ozubených kol a vačkových laloků.
Uvolnění stresu
Po obrábění nebo svařování mohou být výkovky z legované oceli uvolněny při teplotách pod Ac1 (typicky 550 °C–650 °C pro legované oceli), aby se snížila zbytková napětí bez výrazné změny tvrdosti nebo pevnosti. Tento krok zabraňuje deformaci během přesného obrábění, zlepšuje rozměrovou stabilitu a snižuje riziko praskání korozí pod napětím v provozu.
Kontrola kvality výkovků z legované oceli: zkušební metody a normy
Kvalita Výkovky z legované oceli nepředpokládá se — ověřuje se prostřednictvím systematického programu testování a kontroly, který začíná u vstupní suroviny a pokračuje až do konečné dodávky. Níže jsou uvedeny klíčové metody používané v moderní kontrole kvality kování.
Optická emisní spektrometrie (OES) nebo rentgenová fluorescence (XRF) ověřuje, že chemické složení tepla odpovídá specifikované jakosti. Většina materiálových specifikací vyžaduje analýzu pánve a analýzu produktu (ze samotného výkovku). Uhlík, síra a fosfor jsou zvláště důležité: síra nad 0,030 % snižuje příčnou houževnatost; fosfor nad 0,035 % podporuje křehnutí.
Tvrdost Rockwell (HRC), Brinell (HB) nebo Vickers (HV) se měří na specifikovaných místech na výkovku. U prokalených součástí potvrzuje průběh tvrdosti od povrchu k jádru (údaje Jominy end-quench) adekvátní prokalitelnost. Tvrdost je nejekonomičtějším ukazatelem pevnosti v tahu u tepelně zpracovaných ocelí.
Podle ASTM A370 jsou tahové vzorky obráběny z prodloužení (prodloužení) výkovku nebo ze samostatně kovaného zkušebního kroužku za stejných podmínek tepelného zpracování. Uvádí se mezní pevnost v tahu, 0,2% mezní pevnost, tažnost a zmenšení plochy a musí splňovat minimální specifikované hodnoty.
Vzorky Charpyho s vrubem do V (10 × 10 × 55 mm podle ASTM E23) se lámou při specifikovaných teplotách za účelem měření rázové houževnatosti. Pro kritické aplikace, jako jsou výkovky tlakových nádob podle ASME sekce VIII, jsou rázové zkoušky při -40 °C rutinní. Minimální průměrné požadavky na absorbovanou energii se obvykle pohybují od 27 J do 68 J v závislosti na náročnosti aplikace.
Výkovkem jsou přenášeny vysokofrekvenční zvukové vlny (1–10 MHz); odrazy od vnitřních defektů se objeví jako indikace na displeji A-scan. ASTM A388 je standardní metoda pro ultrazvukové zkoušení ocelových výkovků. Kritéria přijatelnosti specifikují maximální přípustnou velikost indikace a frekvenci. UT je zvláště důležité pro detekci vnitřních švů, přesahů a poréznosti, které jsou z povrchu neviditelné.
Používá se na feritické a martenzitické legované oceli, MPI detekuje povrchové a blízké povrchové diskontinuity aplikací magnetického pole a částic oxidu železa. Praskliny, švy a přesahy, které se protínají nebo se těsně přibližují k povrchu, přitahují částice a vytvářejí viditelné náznaky. ASTM E709 upravuje MPI ocelových výkovků. Tato zkouška je povinná pro nejkritičtější výkovky z legované oceli v letectví a obraně.
Globální trh a budoucí trendy legované oceli a výkovků
Trhy legované oceli a kování jsou velké, globální a vyvíjejí se v reakci na elektrifikaci, tlaky na udržitelnost a nové průmyslové požadavky.
Globální produkce surové oceli dosáhla 1 888 milionů tun v roce 2022 (zdroj: World Steel Association, worldsteel.org). Z toho významný a rostoucí podíl tvoří slitiny a speciální druhy. Globální trh s kovanými součástmi byl oceněn na přibližně 91,4 miliardy USD v roce 2022 , s projekcemi, které do roku 2030 překročí 130 miliard USD (Grand View Research, 2023), tažené především růstem v automobilovém, leteckém a kosmickém sektoru a v odvětví obnovitelné energie.
Poptávku mění několik trendů Výkovky z legované oceli :
- Elektrická vozidla (EV): Přestože pohonné jednotky EV eliminují klikovou hřídel motoru, zavádějí nové kované součásti: hřídele motoru, sestavy redukčního převodu, rámy krytu baterie a klouby zavěšení pro těžší platformy s baterií. Obsah výkovku na EV je srovnatelný nebo může překročit obsah ve vozidlech se spalovacím motorem, jen v jiných součástech.
- Obnovitelná energie: Pobřežní větrné turbíny vyžadují velké výkovky z legované oceli pro hlavní hřídele, planetové unašeče, ozubená kola a příruby věže. Jedna pobřežní větrná turbína o výkonu 15 MW může obsahovat více než 50 tun kované legované oceli ve svém hnacím ústrojí a konstrukčních spojích.
- Vodíková ekonomika: Vysokotlaké skladování a distribuce vodíku vyžaduje velmi čisté výkovky z legované oceli s nízkým obsahem vodíku a náchylné ke křehnutí. Vyvíjejí se nové třídy s odolností proti praskání způsobenému vodíkem při tlacích nad 700 barů.
- Pokročilá výroba: Simulační software (FEA pro modelování procesů kování, DEFORM, Simufact) umožňuje kovacím inženýrům virtuálně optimalizovat návrh zápustek a parametry procesu, čímž se omezuje počet pokusů a omylů a zlepšuje se využití materiálu. Tok zrn a predikce mikrostruktury jsou nyní v prémiových kovárnách rutinou.
- Hybridní přístupy aditivní výroby: Některé kovárny zkoumají hybridní cesty, kde se kované předlisky v blízkém tvaru sítě dokončují řízenou energetickou depozicí (DED), aby se přidaly tenkostěnné prvky, čímž se snižuje odpad při obrábění na složitých součástech z legované oceli.
