Jak nanášíte tvrzenou ocel? Metody, kroky a tipy

Co vlastně cementování dělá s ocelí

Cementování je proces tepelného zpracování, který zpevňuje vnější povrch ocelového dílu a přitom zachovává vnitřní jádro houževnaté a tvárné. Výsledkem je součást, která zvenku odolává opotřebení a povrchové únavě, ale dokáže absorbovat nárazy a napětí, aniž by uvnitř praskala. Tato kombinace je přesně to, co ocelové výkovky a obráběné součásti vyžadují v náročných aplikacích, jako jsou ozubená kola, vačkové hřídele, nápravy a řezné nástroje.

Tvrzená vnější vrstva — nazývaná „pouzdro“ — obvykle sahá od 0,1 mm až přes 3 mm do hloubky v závislosti na použité metodě a době expozice. Jádro zůstává relativně měkké, obvykle mezi 20–40 HRC, zatímco pouzdro může dosáhnout 58–65 HRC v dobře řízených procesech. Této dvouzónové struktury není možné dosáhnout samotným průběžným kalením, takže cementování je výraznou a vysoce praktickou technikou při kování a výrobě oceli.

Stojí za to pochopit, že ne všechny oceli reagují na cementování stejně. Nízkouhlíkové oceli (0,1 %–0,3 % uhlíku) jsou nejčastěji cementované, protože jejich jádra zůstávají po úpravě tažná. Oceli se středním obsahem uhlíku lze také upravovat, ale oceli s vysokým obsahem uhlíku se místo toho obecně prokalují, protože jejich jádra jsou již schopna dosáhnout vysoké tvrdosti.

Hlavní metody používané k cementování oceli

Existuje několik zavedených metod pro cementování oceli, z nichž každá je vhodná pro jiné materiály, požadavky na hloubku pouzdra a výrobní prostředí. Výběr správného závisí na základní slitině oceli, požadované tvrdosti povrchu, rozměrových tolerancích a dostupném vybavení.

Nauhličování

Nauhličování je nejrozšířenější metodou cementování ocelových výkovků. Proces zahrnuje vystavení nízkouhlíkové oceli prostředí bohatému na uhlík při vysokých teplotách – obvykle 850 °C až 950 °C (1560 °F až 1740 °F) — dostatečně dlouhá na to, aby uhlík difundoval do povrchu. Jakmile je absorbováno dostatečné množství uhlíku, díl se zchladí, aby se uzamkl v tvrzeném pouzdře.

Existují tři běžné varianty nauhličování:

• Nauhličování plynem: Díl je umístěn v peci s uhlíkovou plynnou atmosférou, obvykle endotermním plynem obohaceným zemním plynem nebo propanem. Jedná se o nejvíce ovladatelnou a škálovatelnou metodu, široce používanou v automobilovém a ocelářském průmyslu.
• Nauhličování balení: Ocelová část je zabalena do nádoby s pevným uhlíkatým materiálem (jako je dřevěné uhlí smíchané s uhličitanem barnatým) a zahřívána několik hodin. Jedná se o low-tech metodu stále používanou v malých dílnách nebo pro nepravidelné tvary.
• Kapalné (solná lázeň) nauhličování: Díl je ponořen do roztavené solné lázně na bázi kyanidu. Je rychlý a účinný, ale obsahuje nebezpečné chemikálie, takže se jeho použití snížilo kvůli obavám o životní prostředí a bezpečnost.

Typický cyklus nauhličování plynu pro dosažení a hloubka pouzdra 1 mm na nízkouhlíkové oceli, jako je AISI 8620, trvá přibližně 8–10 hodin při 930 °C. Po nauhličení je součást kalena v oleji nebo vodě, poté popuštěna na 150°C–200°C, aby se uvolnilo kalicí napětí při zachování tvrdosti povrchu nad 60 HRC.

Nitridace

Nitridací se do povrchu oceli zavádí dusík spíše než uhlík. Pracuje při výrazně nižších teplotách — 480 °C až 590 °C (900 °F až 1095 °F) — což znamená, že zkreslení je minimální a není potřeba žádné zhášení. Díky tomu je nitridace obzvláště vhodná pro přesné součásti a hotové díly, kde je rozměrová přesnost rozhodující.

Výsledné pouzdro je mělčí než nauhličování (typicky 0,1 mm až 0,6 mm ), ale hodnoty tvrdosti povrchu mohou překročit Ekvivalent 70 HRC (1100 HV) v legovaných ocelích obsahujících prvky tvořící nitridy, jako je chrom, molybden, hliník a vanad. Mezi běžné nitridační třídy patří AISI 4140, 4340 a nitralové oceli.

Plynová nitridace využívá disociovaný čpavek v peci. Plazmová (iontová) nitridace využívá elektrický doutnavý výboj k zavedení dusíku a může zpracovávat složité geometrie rovnoměrněji. Nitridace v solné lázni (feritické nitrokarburizace) je rychlejší a zlepšuje jak odolnost proti opotřebení, tak odolnost proti korozi.

Indukční kalení

Indukční kalení nezahrnuje chemickou difúzi. Místo toho využívá elektromagnetickou indukci k rychlému zahřátí povrchu ocelového dílu nad jeho austenitizační teplotu s následným okamžitým kalením. Proces je extrémně rychlý - může dojít k povrchovému ohřevu 1 až 10 sekund — a vytváří tvrdé martenzitické pouzdro bez ovlivnění jádra.

Tato metoda vyžaduje středně uhlíkové oceli (0,35 %–0,55 % uhlíku) nebo legované oceli, které již mají dostatek uhlíku k vytvoření martenzitu při kalení. Běžně se používá pro hřídele, ozubená kola, klikové hřídele a součásti kolejnic v ocelářském a automobilovém průmyslu. Hloubka pouzdra se obvykle pohybuje od 1 mm až 6 mm v závislosti na použité frekvenci a době ohřevu.

Vyšší indukční frekvence produkují mělčí pouzdra; nižší frekvence pronikají hlouběji. Frekvence 10 kHz může dosáhnout velikosti 3–5 mm, zatímco frekvence 200 kHz může dosáhnout pouze 0,5–1 mm. Tvrdost obvykle dosahuje 55–62 HRC na vhodně zvolené oceli.

Kalení plamenem

Kalení plamenem využívá přímý kyslík-acetylenový nebo kyslíko-propanový plamen k rychlému zahřátí povrchu oceli s následným ochlazením vodou. Je to jedna z nejstarších metod selektivního povrchového kalení a nevyžaduje žádné speciální vybavení pece. Tato technika funguje na středně uhlíkových a legovaných ocelích a často se používá na velké nebo nemotorné součásti – jako jsou velké výkovky, strojní dráhy a řetězová kola – které se nemohou snadno vejít do pecí nebo indukčních cívek.

Hloubky pouzdra s kalením plamenem se pohybují v širokém rozmezí 1,5 mm až 6 mm a jsou dosažitelné hodnoty tvrdosti 50–60 HRC. Tento proces je však méně kontrolovatelný než indukční kalení a dosažení konzistentní hloubky pouzdra u složitých tvarů vyžaduje kvalifikovanou obsluhu.

Kyanování a karbonitridování

Karbonitridace současně zavádí jak uhlík, tak dusík do povrchu oceli při teplotách od 700 °C až 900 °C . Často je považován za hybrid nauhličování a nitridace. Přítomnost dusíku snižuje požadovanou intenzitu kalení, snižuje deformaci a zlepšuje prokalitelnost. Hloubky pouzdra jsou obecně mělčí než plné nauhličování – 0,07 mm až 0,75 mm — a je široce používán pro tenké díly, spojovací prvky a malá ozubená kola.

Kyanování využívá kapalnou lázeň kyanidu sodného k současnému zavedení uhlíku a dusíku. I když je tato metoda účinná a rychlá, toxická povaha kyanidových solí způsobila, že ve většině zemí je tato metoda z důvodu ekologických předpisů značně zastaralá.

Proces nauhličování oceli doma nebo v obchodě krok za krokem

Pro ty, kteří pracují mimo průmyslové prostředí – v kovárně, malé strojírně nebo domácí kovárně – je nauhličování balení nejdostupnější metodou. Zde je praktický návod k postupu.

1. Vyberte správnou ocel. Použijte nízkouhlíkovou ocel, například 1018, 1020 nebo A36. Oceli s vysokým obsahem uhlíku nemají prospěch z nauhličování stejným způsobem. Ocelové předvalky vyrobené z nízkouhlíkových jakostí jsou běžnými výchozími materiály.
2. Důkladně vyčistěte díl. Odstraňte z povrchu veškerý olej, vodní kámen, rez a nečistoty. Kontaminanty působí jako bariéry pro difúzi uhlíku a vytvářejí nerovnoměrnou hloubku pouzdra.
3. Připravte karburační směs. Smíchejte dřevěné uhlí z tvrdého dřeva (rozdrcené na 6–12 mm kousky) s uhličitanovým energizérem – tradiční je uhličitan barnatý v koncentraci 10–20 % hmotnosti, ačkoli uhličitan vápenatý (vápencový prášek) funguje jako bezpečnější alternativa. Uhličitan reaguje s oxidem uhelnatým v nádobě za vzniku CO₂, který se cyklicky vrací na CO a udržuje atmosféru bohatou na uhlík.
4. Zabalte nádobu. Umístěte součást do kovové krabice nebo utěsněné nádoby (litina nebo silná ocel). Zabalte směs dřevěného uhlí kolem součásti a zajistěte, aby na všech stranách bylo alespoň 25 mm směsi. Utěsněte víko žáruvzdorným cementem nebo šamotovou hlínou, abyste minimalizovali únik plynu.
5. Zahřejte v peci. Vložte zabalenou nádobu do pece a přiveďte ji 900°C–950°C (1650°F–1740°F) . Tuto teplotu udržujte po požadovanou dobu namáčení. Přibližně, 1 hodina při 900 °C vytvoří přibližně 0,25 mm hloubky pouzdra; 8 hodin vytvoří přibližně 1 mm.
6. Uhaste část. Vyjměte díl z krabice ještě za tepla a ihned zalijte olejem (motorový olej nebo zhášecí olej). Kalení vodou je rychlejší, ale zvyšuje riziko praskání. Kalení do oleje je vhodné pro většinu nízkouhlíkových ocelí a poskytuje tvrdost 58–63 HRC.
7. Temperujte po kalení. Znovu zahřejte díl na 150°C–200°C (300°F–390°F) po dobu 1–2 hodin, abyste uvolnili vnitřní pnutí z kalení. Tím se snižuje křehkost při zachování tvrdosti povrchu. Přeskočení tohoto kroku riskuje mikrotrhlinky.

Jedním běžně používaným testem tvrdosti pouzdra v terénu je test pilníku: nový ostrý pilník by měl srazit povrch bez řezání, pokud je pouzdro zcela vytvrzené. Pro přesnější měření jsou standardní přístupy Rockwellovo testování tvrdosti (HRC stupnice) nebo Vickersovo testování mikrotvrdosti na průřezu.

Porovnání metod cementování: Praktický přehled

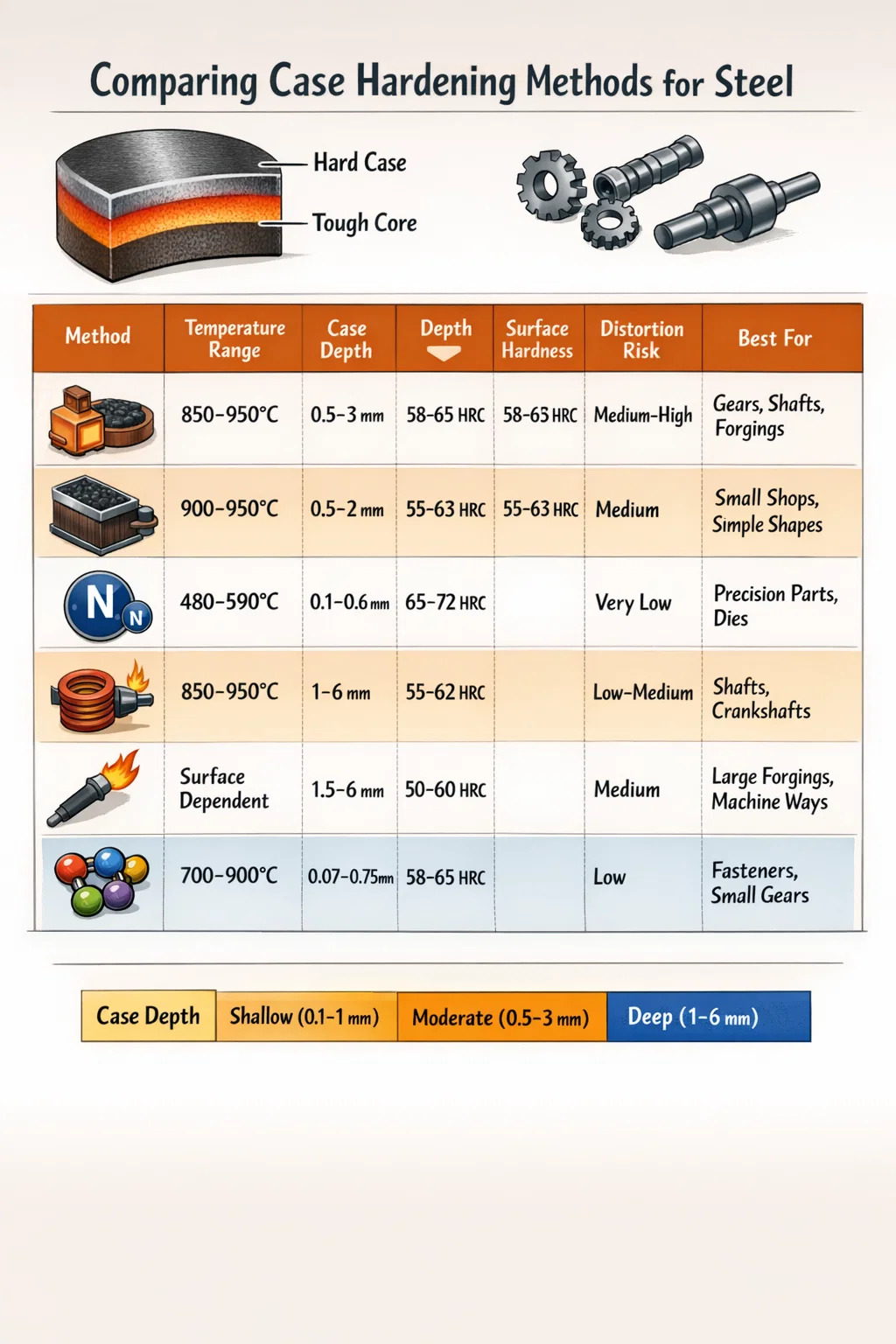

Níže uvedená tabulka shrnuje klíčové rozdíly mezi nejběžnějšími metodami cementování, aby vám pomohla vybrat správný proces pro danou aplikaci.

Třídy oceli se nejlépe hodí pro cementování

Ne každá třída oceli reaguje na cementování stejně. Volba základního materiálu významně ovlivňuje dosažitelnou hloubku pouzdra, houževnatost jádra a rozměrovou stálost po úpravě. V aplikacích kování oceli je přizpůsobení správné třídy procesu cementování základem výkonu součásti.

Nízkouhlíkové oceli pro nauhličování

• AISI 1018 / 1020: Nejběžnější a nejekonomičtější volba. Používá se pro hřídele, čepy a obecné ocelové výkovky, kde je nutná odolnost proti opotřebení povrchu, ale musí být kontrolována cena. Snadno obrobitelný před ošetřením.
• AISI 8620: Nikl-chrom-molybdenová legovaná ocel široce používaná při výrobě ozubených kol a hřídelí. Spolehlivě nauhličuje a nabízí vynikající houževnatost jádra po tepelném zpracování, což z něj činí srovnávací třídu pro ocelové kování součástí hnacího ústrojí.
• AISI 9310: Používá se ve vysoce výkonných aplikacích v letectví a v těžkých zařízeních. Nabízí výjimečnou pevnost jádra a cementovatelnost díky vysokému obsahu niklu.
• AISI 4118 / 4320: Chrom-molybdenové třídy s dobrou prokalitelností. Používá se v převodových soukolích a výkovcích vyžadujících hlubší hloubku skříně a lepší odolnost proti únavě.

Legované oceli pro nitridaci

• AISI 4140: Všestranná chrom-molybdenová ocel, která dobře reaguje na nitridaci plynem. Často se používá pro držáky nástrojů, vřetena a přesné hřídele v zařízeních pro kování oceli.
• AISI 4340: Vysoce pevná nikl-chrom-molybdenová legovaná ocel. Po nitridaci dosahuje vynikající kombinace povrchové tvrdosti a houževnatosti jádra. Běžné v leteckých výkovcích a konstrukčních součástech.
• Nitralloy 135M: Speciálně vyvinutý pro nitridaci, obsahující hliník jako nitridotvorný prvek. Vyrábí některé z nejvyšších hodnot povrchové tvrdosti dosažitelné nitridací, často přesahující 1000 HV.

Středně uhlíkové oceli pro indukční a plamenné kalení

• AISI 1045: Široce používaná středně uhlíková ocel pro indukční kalení. Běžné u hřídelí, náprav a výkovků zemědělských nástrojů. Dosahuje 55–60 HRC na povrchu po indukčním ošetření.
• AISI 4140 / 4340: Vhodné také pro indukční kalení při kalení z vysokých povrchových teplot. Používá se v klikových čepech, výkovcích vrtacích límců a součástech těžkého strojírenství.
• AISI 1060/1080: Vyšší obsah uhlíku je činí vhodnými pro kolejnicové a pružinové aplikace, kde se na kontaktních plochách s vysokým opotřebením praktikuje kalení plamenem.

Jak Case Hardening interaguje s Ocelové kování proces

V průmyslové výrobě je cementování téměř vždy operací po kování. Kování oceli – ať už otevřená zápustka, uzavřená zápustka (otlačovací zápustka) nebo kování válcováním – zjemňuje strukturu zrna oceli a vyrovnává tok zrna s geometrií součásti. Toto zjemnění zrna zlepšuje mechanické vlastnosti oceli před aplikací jakéhokoli tepelného zpracování.

Po kování oceli jsou díly obvykle normalizovány nebo žíhány, aby se uvolnilo kovací napětí, a poté jsou hrubovány na téměř konečné rozměry. V této fázi se používá cementování. Na pořadí záleží: je-li součást před cementováním dokončena, může proces kalení způsobit drobné rozměrové změny (deformace), které vytlačují součást z tolerance. Většina výrobců nechává broušení nebo dokončovací obrábění jako poslední krok po kalení.

Při nauhličování výkovků pomáhá jemnozrnná struktura vytvořená během kování oceli omezovat variabilitu difúze uhlíku a podporuje jednotnější hloubku pouzdra napříč složitými geometriemi. Výkovky s těsnou strukturou zrna také vykazují lepší odolnost proti únavě v přechodové zóně pouzdro-jádro, kde běžně vznikají únavové trhliny při cyklickém zatěžování.

Například automobilová převodová soukolí vyrobená kováním z oceli 8620 s uzavřenou zápustkou se běžně nauhličují na hloubku skříně 0,8–1,2 mm , kalí se, temperuje a poté se dokončuje broušení. Tato kombinace kování a nauhličování vytváří součásti schopné odolat nadměrným kontaktním napětím 1500 MPa přes miliony nakládacích cyklů – výkon, kterého by žádný proces sám o sobě nemohl dosáhnout.

Ovládání hloubky pouzdra a konzistence tvrdosti

Jedním z nejčastějších problémů při kalení je nekonzistentní hloubka pouzdra. To může způsobit předčasnou únavu povrchu, odlupování nebo praskání během provozu. Několik proměnných řídí konzistenci hloubky pouzdra a jejich kontrola je tím, co odděluje kvalitní tepelné zpracování od špatné praxe.

Rovnoměrnost teploty v peci

Teplotní gradienty v peci se přímo promítají do změn hloubky pouzdra v celé dávce. Dávka ozubených kol zpracovaná v peci s a ±15°C kolísání teploty uvidíte rozdíly v hloubce pouzdra 10–15 % napříč zatížením. Průmyslové plynové nauhličovací pece jsou obvykle určeny k údržbě Rovnoměrnost ±5°C v celé pracovní zóně. Kalibrace termočlánků a kvalifikace pece (podle norem jako AMS 2750 nebo CQI-9) jsou standardní praxí v zařízeních pro tepelné zpracování s řízenou kvalitou.

Řízení uhlíkového potenciálu při nauhličování plynu

Při nauhličování plynem musí být uhlíkový potenciál atmosféry pece pečlivě regulován. Příliš vysoký uhlíkový potenciál způsobuje tvorbu povrchových karbidových sítí – křehkých deskovitých karbidů železa na hranicích zrn, které významně snižují únavovou životnost. Příliš nízký uhlíkový potenciál má za následek nedostatečný povrchový uhlík a neadekvátně tvrdé pouzdro. Většina pecních systémů používá kyslíkové sondy (sondy shim nebo lambda sondy) k nepřetržitému sledování a úpravě uhlíkového potenciálu, 0,8 %–1,0 % povrchového uhlíku pro většinu aplikací ozubených kol a hřídelí.

Závažnost zhášení a design příslušenství

Nerovnoměrné kalení je další hlavní příčinou zkreslení a nekonzistentní tvrdosti. Díly, které vstupují do kalení v různých orientacích, nebo tam, kde kalicí médium obtéká nerovnoměrně kolem součásti, se ochlazují různou rychlostí a produkují různé mikrostruktury v různých zónách. Správně navržené přípravky drží díly bezpečně během kalení a umožňují konzistentní přístup kalícího média ke všem povrchům. Teplota oleje během kalení se obvykle udržuje na 40°C–80°C (100°F–175°F) pro většinu aplikací kování oceli — studený olej kalí příliš silně, horký olej kalí příliš pomalu.

Kontrola po ošetření

Ověření výsledků cementování se provádí destruktivním a nedestruktivním testováním. Destruktivní testování zahrnuje vyříznutí příčného řezu ze vzorku zpracovaného s výrobní šarží a následné měření tvrdosti v přírůstkových hloubkách pomocí Vickersova mikrotvrdoměru pro vytvoření profilu tvrdosti. Efektivní hloubka pouzdra je definována jako hloubka, na kterou tvrdost klesá 550 HV (přibližně 52 HRC) podle ISO 2639. Nedestruktivní metody zahrnují magnetickou analýzu Barkhausenova šumu a testování vířivými proudy, které mohou detekovat anomálie hloubky pouzdra a tvrdosti povrchu bez řezání součásti.

Nejčastější chyby v case Hardening a jak se jim vyhnout

Většinu selhání cementování v terénu lze vysledovat zpět k malému počtu chyb, kterým lze předejít. Rozpoznání těchto chyb předem – ať už při práci ve výrobní dílně nebo v malé kovárně – zabraňuje nákladným přepracováním a vyřazování dílů.

• Špatný základní materiál: Pokus o nauhličení oceli s vysokým obsahem uhlíku přináší malý přínos a může vytvářet křehké karbidové sítě. Před výběrem metody cementování vždy ověřte obsah uhlíku v základní oceli.
• Přeskakování nálady: Kalená ocel bez popouštění je pod enormním vnitřním pnutím. Díly mohou prasknout hodiny po kalení, pokud nejsou rychle temperovány. Vždy temperujte během několika hodin po kalení, i když se jedná pouze o 1 hodinu namáčení při 160 °C.
• Nerovnoměrný ohřev před kalením: Část, která nemá při kalení rovnoměrnou austenitizační teplotu, bude mít nestejnoměrnou mikrostrukturu. Před kalením zajistěte dostatečnou dobu namáčení při teplotě zpracování. Tenké části mohou potřebovat pouze 15–20 minut namáčení; tlusté výkovky mohou vyžadovat hodinu nebo více.
• Povrchová kontaminace: Olej, mastnota nebo oxidace na povrchu dílu před nauhličením vytváří mrtvé zóny, kde uhlík nemůže difundovat. Díly musí být před zpracováním odmaštěny a lehce opískovány nebo očištěny.
• Poddimenzované pouzdro pro aplikaci: Tenké pouzdro (0,2 mm) na silně zatíženém ozubeném kole se při kontaktním namáhání protrhne, obnaží měkké jádro a způsobí rychlé opotřebení nebo důlkovou korozi. Přizpůsobte specifikaci hloubky pouzdra kontaktnímu tlaku a zatížení, které součást uvidí v provozu.
• Překarbonování: Nadměrný čas nebo uhlíkový potenciál vytváří silnou, křehkou bílou vrstvu zadrženého austenitu a karbidů na povrchu. Tato vrstva se může odlupovat, což dramaticky snižuje únavovou pevnost, místo aby ji zlepšovalo.

Aplikace, kde jsou standardní výkovky z cementované oceli

Cementování není speciální úprava. Je součástí standardních výrobních procesů v mnoha průmyslových odvětvích, která se spoléhají na ocelové kování pro konstrukční a mechanické součásti.

• Automobilové převodovky a diferenciály: Ozubené věnce, pastorky a centrální kola v automatických převodovkách jsou vykovány z oceli 8620 nebo 4320 a nauhličovány do hloubky skříně 0,9–1,4 mm. Kombinace povrchové tvrdosti a houževnatosti jádra zvládá opakované kontaktní namáhání a rázové zatížení hnacích ústrojí vozidel na stovky tisíc kilometrů.
• Letecké konstrukční výkovky: Součásti podvozku, hnací hřídele a ložiskové čepy v letadlech jsou často vyrobeny z oceli 4340, nitridované nebo nauhličované, aby poskytovaly odolnost proti opotřebení při zachování vysoké pevnosti a houževnatosti požadované specifikacemi pro letectví, jako je AMS 6415.
• Těžební a stavební stroje: Čepy pásů, pouzdra, zuby lopaty a čepy výložníku rypadla jsou vykovány z legované oceli a povrchově kalené, aby odolávaly abrazivnímu opotřebení při kontaktu s horninou a půdou. Hloubka pouzdra 2–4 ​​mm je v těchto aplikacích běžná, aby byla zajištěna odolnost v extrémně drsných podmínkách.
• Klikové hřídele a vačkové hřídele: Automobilové klikové hřídele, často kované z 1045 nebo mikrolegovaných ocelí, jsou indukčně tvrzeny na površích čepů, aby se dosáhlo lokalizované povrchové tvrdosti, zatímco zbytek hřídele si zachovává houževnatost. Čepová tvrdost 55–60 HRC výrazně prodlužuje životnost ložiska ve srovnání s neošetřenými povrchy.
• Ruční nářadí a řezné nástroje: Dláta, razidla a zápustky vyrobené z oceli 1020 lze doma nauhličovat a získat tak tvrdou řeznou hranu. Toto je jedna z nejstarších aplikací cementování a zůstává relevantní pro kováře a výrobce nástrojů, kteří pracují mimo průmyslové prostředí.
