Jak pevná je legovaná ocel?

Legovaná ocel je výrazně pevnější než obyčejná uhlíková ocel. V závislosti na jakosti a podmínkách tepelného zpracování se pevnost v tahu legované oceli pohybuje od 600 MPa až přes 1900 MPa s mezemi kluzu od přibližně 415 MPa do 1600 MPa nebo vyšší. Jsou-li vyráběny jako výkovky z legované oceli, jsou tyto hodnoty dále vylepšeny zjemněním zrna a strukturou směrových vláken, které proces kování vytváří – obvykle poskytuje o 10–30 % lepší únavovou pevnost ve srovnání se stejnou slitinou v lité nebo válcované formě.

Slovo "legovaná ocel" zahrnuje širokou skupinu ocelí. Spojuje je záměrné přidávání legujících prvků – chrómu, molybdenu, niklu, vanadu, manganu, křemíku nebo jejich kombinací – v úrovních, které překračují obsah standardní uhlíkové oceli. Každý přídavek slouží specifickému účelu: chrom zvyšuje kalitelnost a odolnost proti korozi, molybden zlepšuje pevnost při vysokých teplotách a zabraňuje popouštěcímu křehnutí, nikl zvyšuje houževnatost při nízkých teplotách a vanad zjemňuje zrnitost a zároveň zvyšuje odolnost proti opotřebení. Kombinovaný efekt je materiál, který překonává uhlíkovou ocel téměř v každé mechanické kategorii, za cenu vyšší ceny suroviny a náročnějších požadavků na tepelné zpracování.

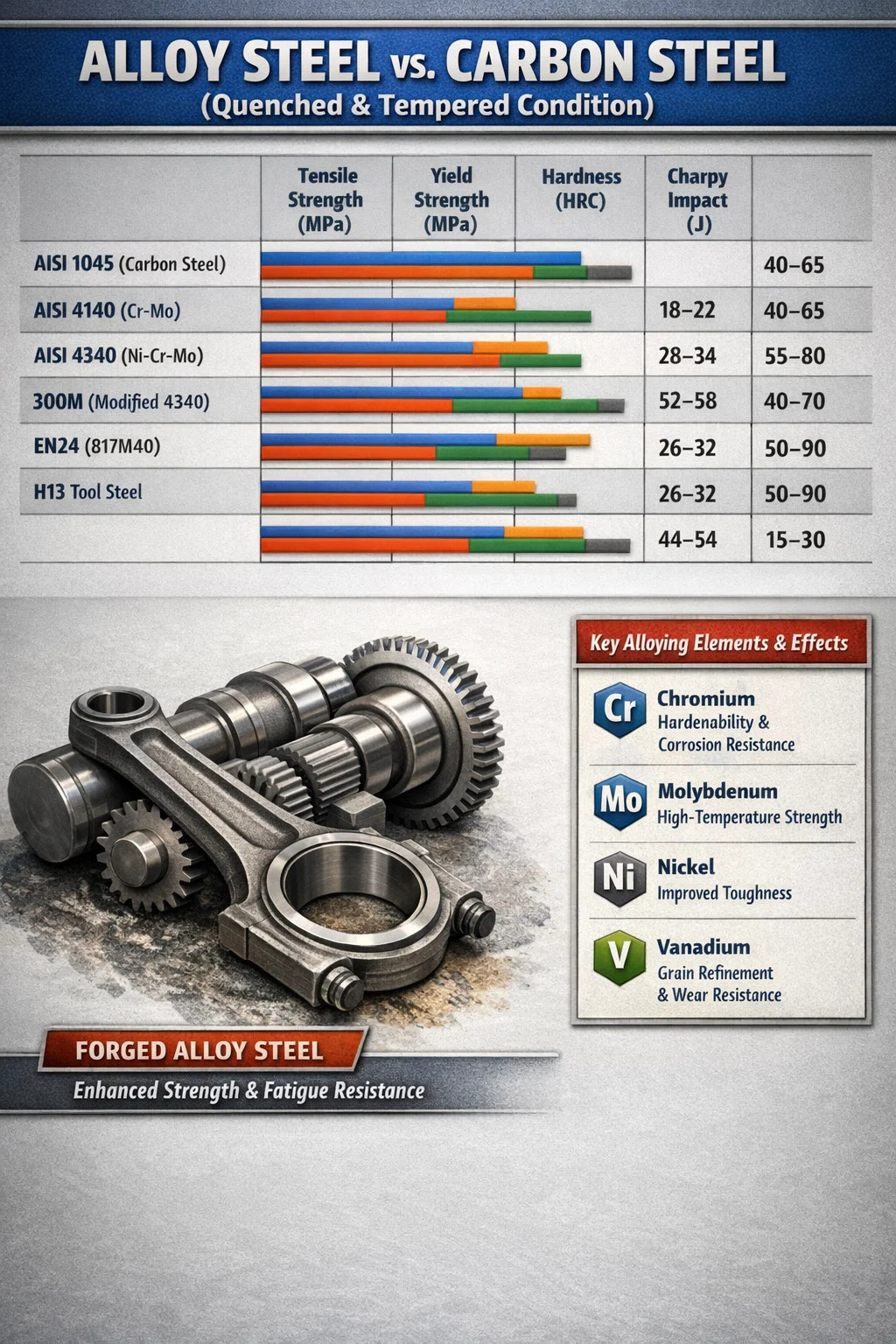

Čísla pevnosti legované oceli: Co data skutečně ukazují

Údaje o mechanických vlastnostech legovaných ocelí se podstatně liší v závislosti na jakosti, velikosti průřezu a podmínkách tepelného zpracování. Níže uvedená tabulka porovnává několik široce používaných jakostí legované oceli v jejich typických podmínkách tepelného zpracování spolu s referenční uhlíkovou ocelí pro kontext.

Tyto údaje platí pro standardní průřezy tyčí nebo výkovků pod 100 mm. Větší části budou vykazovat nižší vlastnosti, protože prokalitelnost omezuje, jak stejnoměrně se mikrostruktura vyvíjí v tlustém materiálu – faktor zvláště výrazný u uhlíkové oceli a méně přísný u vysoce legovaných jakostí, jako je 4340.

Proč? Výkovky z legované oceli Jsou pevnější než litá nebo válcovaná legovaná ocel

Proces kování dělá něco, co ani lití, ani válcování plně nenapodobuje: nutí ocel řízenou plastickou deformací za tepla, která uzavírá vnitřní pórovitost, zjemňuje velikost zrna a vytváří kontinuální tok zrn, který kopíruje geometrii hotové součásti. U výkovků z legované oceli tato kombinace vytváří mechanické vlastnosti, které překračují to, co stejná slitina dosahuje u jiných forem výrobků.

Praktický rozdíl je měřitelný. Publikovaná srovnání mezi kovanou a litou legovanou ocelí 4340 ukazují, že kovaná verze obvykle dosahuje:

• O 20–30 % vyšší únavová pevnost při cyklickém zatěžování
• O 15–25 % lepší odolnost proti nárazu (Charpy absorboval energii)
• Zlepšená tažnost a zmenšení plochy při zkoušce tahem
• Větší konzistence mezi zkušebními vzorky odebranými z různých míst v rámci stejné součásti

Výhoda toku zrna je zvláště významná pro součásti se střídavým nebo rázovým zatížením. Ojnice nebo klikový hřídel z kované legované oceli má nepřerušovaný tok zrna přes poloměry zaoblení – přesně tam, kde vznikají únavové trhliny. Odlévaný ekvivalent má v těchto kritických místech náhodnou orientaci zrna, což je důvod, proč automobiloví a letečtí inženýři specifikují výkovky z legované oceli spíše než odlitky pro aplikace s vysokocyklovou únavou.

Výkovky z legované oceli v uzavřené zápustce trvale splňují nebo překračují minima mechanických vlastností specifikovaná v normách ASTM A668, EN 10250 a AMS, zatímco odlitky s nominálně identickým složením často vyžadují snížení jakosti nebo úpravu bezpečnostního faktoru, aby zůstaly v rámci konstrukčních limitů.

Role legujících prvků v pevnosti legované oceli

Každý legující prvek v oceli ovlivňuje pevnost prostřednictvím odlišných metalurgických mechanismů. Pochopení těchto mechanismů vysvětluje, proč se určité kombinace slitin používají pro specifické pevnostní cíle.

Chrom (Cr)

Do legovaných ocelí se přidává chrom v koncentracích od 0,5 % do 18 % (horní rozmezí je oblast nerezové oceli). V konstrukčních a kovaných legovaných ocelích 0,5–1,5 % chrómu podstatně zvyšuje prokalitelnost – to znamená, že ocel může být po kalení prokalena ve větších průřezech. Tvoří také stabilní karbidy, které zlepšují odolnost proti opotřebení a zvyšují odolnost oceli proti popouštění, což je kritické, když bude výkovek popouštěn při vyšších teplotách, aby splnil požadavky na houževnatost bez ztráty přílišné pevnosti.

molybden (Mo)

Molybden je jedním z nejúčinnějších činidel pro kalitelnost na jednotku přidané hmotnosti. Již 0,15–0,30 % Mo vytváří významný posun v TTT (čas-teplota-transformace) diagramu, což umožňuje nižší rychlosti ochlazování, aby bylo stále dosaženo plné martenzitické transformace ve velkých výkovcích z legované oceli. Molybden také potlačuje popouštěcí křehkost – formu zeslabení hranic zrn, která ovlivňuje Ni-Cr oceli popouštěné v rozsahu 375–575 °C – díky čemuž jsou třídy ložisek Mo jako 4140 a 4340 spolehlivější pro aplikace s těžkými profily.

nikl (Ni)

Nikl zvyšuje houževnatost v širokém teplotním rozsahu, včetně teplot pod nulou, kdy většina uhlíkových a nízkolegovaných ocelí křehne. Přechod z tvárného lomu na křehký lom (DBTT) pro 9% niklovou ocel lze posunout pod -196°C, proto jsou niklové legované oceli určeny pro kryogenní tlakové nádoby a skladování LNG. Na úrovni 1,8 % Ni zjištěné u 4340 je primární výhodou zlepšená lomová houževnatost bez obětování meze kluzu – kombinace, díky které jsou výkovky z legované oceli 4340 standardní volbou pro letecké podvozky, výzbroj a vysoce výkonné součásti hnacího ústrojí.

Vanad (V)

Vanad je silný zjemňovač zrna a tvořič karbidu. V koncentracích tak nízkých, jako je 0,05–0,15 %, vytyčuje hranice austenitových zrn během ohřevu a po tepelném zpracování vytváří jemnější velikost zrna. Jemnější zrna znamenají vyšší mez kluzu (Hall-Petchův vztah) a současně zlepšenou houževnatost – vzácná kombinace. Vanad je ústředním prvkem konstrukce mikrolegovaných kovací oceli (jako je 38MnVS6), kde zajišťuje precipitační zpevnění během řízeného chlazení, což umožňuje slitině splnit požadavky na pevnost bez samostatného cyklu kalení a popouštění.

mangan (Mn)

Mangan je přítomen ve všech legovaných ocelích, ale je zvýšen nad základní linii uhlíkové oceli (typicky 0,6–1,8 % Mn v legovaných stupních), aby se zvýšila prokalitelnost a pevnost v tahu prostřednictvím zpevnění tuhým roztokem. Slučuje se také se sírou a vytváří inkluze MnS, což je výhodné pro obrobitelnost. Velmi vysoké hladiny manganu (nad 12 %) vytvářejí austenitické oceli, které se extrémně rychle deformují – zcela odlišný profil vlastností používaný u opotřebitelných desek a dílů drtičů spíše než u přesných výkovků z legované oceli.

Jak tepelné zpracování určuje konečnou pevnost výkovků z legované oceli

U výkovků z legované oceli používaných ve stavebnictví je stav jako kovaný zřídka konečným stavem. Tepelné zpracování po kování řídí konečnou mikrostrukturu – a tím i rovnováhu mezi pevností, tvrdostí a houževnatostí. Stejný výkovek 4140 lze dodat s pevností v tahu v rozmezí od 700 MPa (žíhaný) do více než 1400 MPa (průběžně kalený a popouštěný při nízké teplotě), zcela v závislosti na specifikovaném tepelném zpracování po kování.

Kalení a temperování (Q&T)

Jedná se o nejběžnější tepelné zpracování výkovků z legované oceli. Výkovek je austenitizován (typicky při 830–870 °C pro 4140, 800–845 °C pro 4340), kalí se v oleji nebo vodě za vzniku martenzitu, poté se temperuje při kontrolované teplotě mezi 150 °C a 650 °C. Teplota popouštění je primární proměnnou řídící konečnou pevnost: popouštění při 200 °C poskytuje maximální tvrdost, ale nízkou rázovou houževnatost; popouštění při 600 °C obětuje určitou pevnost, ale poskytuje vynikající houževnatost. Výkovek 4340 temperovaný na 315 °C dosahuje pevnosti v tahu přibližně 1650 MPa; stejný výkovek popuštěný na 595 °C klesne na přibližně 1000 MPa, ale poskytuje hodnoty rázové energie více než třikrát vyšší.

Normalizovat a temperovat

Normalizace – chlazení vzduchem z austenitizační teploty spíše než kalení – vytváří perlitickou nebo bainitickou mikrostrukturu s nižší pevností než Q&T, ale rovnoměrnějšími vlastnostmi napříč velkými průřezy. U velmi velkých výkovků z legované oceli, jako jsou hřídele turbín nebo příruby tlakových nádob, kde je průchozí kalení fyzikálně nemožné, je standardním tepelným zpracováním normalizace a popouštění, čímž je dosaženo pevnosti v tahu v rozsahu 700–900 MPa pro třídy jako 4140 v těžkých sekcích.

Srážkové kalení a stárnutí

Některé legované oceli – zejména vysokopevnostní oceli a precipitačně kalené nerezové třídy – dosahují své mimořádné pevnosti nikoli tvorbou martenzitu, ale precipitací jemných intermetalických sloučenin během řízeného stárnutí při 480–510 °C. Výkovky z legované oceli Maraging 350 mohou prostřednictvím tohoto mechanismu dosáhnout meze kluzu 2400 MPa, což zůstává nejvyšší rozsah pevnosti dosažitelný u jakéhokoli ocelového produktu vyrobeného v komerčním měřítku a používaného ve strukturálních aplikacích.

Pevnost legované oceli versus ostatní materiály: Přímé srovnání

Zasazení pevnosti legované oceli do kontextu s jinými konstrukčními materiály pomáhá vysvětlit, proč zůstává dominantní volbou v náročných aplikacích kování navzdory dostupnosti titanových slitin, hliníkových slitin a pokročilých kompozitů.

Na základě absolutní pevnosti jsou výkovky z legované oceli konkurenceschopné titanu a daleko převyšují hliník a litinu. Na základě specifické pevnosti (síla na jednotku hmotnosti) předčí titan a vysokopevnostní hliník legovanou ocel, což je důvod, proč konstrukce pro letectví a kosmonautiku používají titan, kde je hlavním hnacím motorem hmotnost. Nicméně, výkovky z legované oceli nabízejí výhodu v ceně za jednotku pevnosti, které se titan v měřítku nemůže rovnat a jejich vyšší modul pružnosti (200 GPa oproti 114 GPa pro titan) znamená menší průhyb při zatížení – kritický pro přesné stroje, ozubená kola a jakékoli aplikace, kde záleží na rozměrové stabilitě při namáhání.

Vliv velikosti průřezu na pevnost kování legované oceli

Jedním z prakticky nejdůležitějších a nedoceněných aspektů pevnosti legované oceli je její degradace s rostoucí velikostí průřezu. Kalitelnost – schopnost oceli vytvrdit na plný martenzit v celém průřezu – určuje, kolik z teoretické maximální pevnosti je skutečně dosažitelné u skutečné součásti.

Uhlíková ocel 1045 má velmi omezenou prokalitelnost. V tyči o průměru 25 mm vytváří kalení ve vodě téměř plně martenzitickou mikrostrukturu a blízkou maximální pevnosti. V tyči o průměru 100 mm se jádro ochlazuje příliš pomalu na to, aby se přeměnilo na martenzit a zůstalo jako hrubý perlit s pevností v tahu o 30–40 % nižší než povrch. Při průměru 200 mm může být i povrch tyče 1045 neúplně vytvrzený.

Legovaná ocel 4140 s přísadami chrómu a molybdenu si zachovává podstatně lepší prokalitelnost. Průchozí kalení na rovnoměrný martenzit je dosažitelné do průměru přibližně 75 mm při kalení olejem. 4340, s přidaným obsahem niklu, to rozšiřuje na 100 mm nebo více při kalení oleje. Pro výkovky z legované oceli nad 200 mm v kritickém průřezu jsou vyžadovány třídy speciálně navržené pro velké profily – jako je 26NiCrMoV14-5 nebo 34CrNiMo6 – aby bylo zajištěno, že specifikace minimální meze kluzu budou splněny v celém průřezu, nejen v blízkosti povrchu.

To je důvod, proč velké výkovky z legované oceli pro turbínové rotory, těžké klikové hřídele nebo tlakové nádoby reaktorů používají jiné jakosti materiálu než menší součásti: legování musí být dostatečné, aby přeneslo vlastnosti průchozího kalení do středové osy výkovku, který může mít průměr 500 mm nebo více.

Únavová pevnost výkovků z legované oceli: Realita cyklického zatížení

Statická pevnost v tahu a mez kluzu nejsou jedinými měřítky, na kterých záleží. Většina konstrukčních poruch v provozu nevzniká z jediného přetížení, ale z únavy – progresivního růstu trhlin při opakovaném cyklickém zatížení hluboko pod statickou mezí průtažnosti. To je místo, kde výkovky z legované oceli demonstrují výhody, které jednoduchá čísla pevnosti v tahu nezachytí.

Únavová pevnost (amplituda napětí, kterou materiál vydrží po dobu 10⁷ cyklů bez lomu) se řídí obecným vztahem k pevnosti v tahu pro oceli do přibližně 1400 MPa v tahu: mez únavy je zhruba 0,45–0,50 násobek pevnosti v tahu. To znamená, že výkovek z legované oceli 4140 s pevností v tahu 1000 MPa má limit odolnosti přibližně 450–500 MPa – zhruba dvojnásobek výkovku z uhlíkové oceli 1045 při pevnosti v tahu 600 MPa.

Nad pevností v tahu 1400 MPa se tento jednoduchý poměr rozpadá. Výkovky z vysoce pevné legované oceli jsou stále citlivější na povrchovou úpravu, zbytková napětí a mikrostrukturní čistotu. Výkovek 4340 na 1600 MPa s obrobenou povrchovou úpravou má mnohem nižší skutečnou mez únavy než leštěný vzorek, protože povrchové škrábance působí jako koncentrátory napětí. To je důvod, proč jsou výkovky z vysoce výkonné legované oceli pro letecký a motoristický sport po opracování brokovány – vrstva zbytkového napětí v tlaku vyvolaná brokováním může zvýšit únavovou životnost o faktor 2–4 za reprezentativních podmínek zatížení.

Kombinace řízené praxe kování, jemnozrnného tepelného zpracování a povrchového hlazení může posunout efektivní únavovou pevnost výkovku z legované oceli 4340 na 700–800 MPa — hodnota, která řídí automobilový a letecký průmysl upřednostňování kovaných součástí před obráběným předvalkem, kde je tok zrna libovolný a chybí povrchové tlakové vrstvy.

Klíčové třídy výkovků z legované oceli a jejich pevnostní profily

Pochopení praktické pevnostní obálky nejběžněji specifikovaných jakostí výkovků z legované oceli poskytuje inženýrům pracovní referenci pro počáteční výběr materiálu.

AISI 4140: Univerzální pracant

4140 (0,38–0,43 % C, 0,8–1,1 % Cr, 0,15–0,25 % Mo) je nejrozšířenější třída pro kování legované oceli ve všeobecných průmyslových a ropných a plynových aplikacích. Ve stavu Q&T poskytuje pevnost v tahu 900–1100 MPa s dostatečnou houževnatostí pro většinu mechanických aplikací. Je to výchozí materiál pro vrtací objímky, klouby nástrojů, objímky spojek, příruby a středně namáhané hřídele. Jeho vynikající obrobitelnost v předkaleném stavu (28–34 HRC) jej činí praktickým pro dílny, které po obrábění postrádají možnost tepelného zpracování.

AISI 4340: Vysoce pevné konstrukční aplikace

4340 (0,38–0,43 % C, 1,65–2,00 % Ni, 0,70–0,90 % Cr, 0,20–0,30 % Mo) zaujímá stupeň nad 4140 v pevnosti a houževnatosti. Přídavek niklu je klíčovým rozdílem: rozšiřuje prokalitelnost na větší části a výrazně zlepšuje houževnatost při nízkých teplotách. Výkovky z legované oceli 4340 jsou standardním materiálem pro podvozky letadel (typicky při tahu 1930 MPa podle MIL-S-5000), klikové hřídele pro velké zatížení ve velkých dieselových motorech a vysoce výkonné hřídele náprav. Jeho hluboká prokalitelnost z něj činí minimální přijatelnou třídu pro kované díly nad 75 mm průřezu, kde jsou požadovány plné mechanické vlastnosti.

300M: Ultravysoká pevnost v letectví

300M je v podstatě 4340 modifikovaný s 1,45–1,80 % křemíku a 0,05–0,10 % vanadu. Přídavek křemíku zpomaluje měknutí martenzitu během popouštění, což umožňuje oceli dosáhnout pevnosti v tahu nad 1930 MPa při zachování hodnot lomové houževnatosti nad 60 MPa√m – kombinace, kterou 4340 nemůže dosáhnout na stejné úrovni pevnosti. Téměř každá náprava podvozku komerčních a vojenských letadel vyráběná od 60. let 20. století byla výkovkem z legované oceli 300M. Jeho únavová a lomová houževnatost v této aplikaci kritické z hlediska bezpečnosti jej učinila prakticky nenahraditelným navzdory desetiletím vývoje konkurenčních materiálů.

EN36 a EN39: Povrchově kalené legované oceli

Tyto nikl-chromové karburizační třídy se používají pro výkovky z legované oceli, kde musí velmi tvrdý povrch odolný proti opotřebení (60–64 HRC) koexistovat s houževnatým jádrem odolným proti nárazu. Po kování, nauhličování nebo karbonitridaci přidává uhlík do hloubky 0,5–2,0 mm na povrchu. Výsledkem je komponenta, která absorbuje rázová zatížení skrz houževnaté jádro a zároveň odolává kontaktní únavě a opotřebení na povrchu – přesná kombinace, kterou vyžadují vysoce namáhaná ozubená kola, vačkové hřídele a drážkované hřídele v zařízeních pro přenos síly a důlních zařízeních.

H13 a H11: Ocelové výkovky pro práci za tepla

H13 (5 % Cr, 1,5 % Mo, 1 % V) je celosvětovým standardem pro nástroje pro práci za tepla. Když se vyrábí jako výkovek spíše než tyčový materiál, H13 těží ze stejných výhod toku zrna a hustoty jako u konstrukčních legovaných ocelí. Kované zápustkové vložky H13 pro tlakové lití hliníku dosahují v dokumentovaných srovnáních výroby o 20–40 % delší životnosti než alternativy obráběné z tyče, jednoduše proto, že výkovek uzavírá mikroporéznost a příznivěji vyrovnává rozložení karbidu. Tvrdost H13 v provozu je typicky 44–50 HRC, poskytuje mez kluzu v tlaku nad 1600 MPa při pokojové teplotě, udržovanou nad 600 MPa při 600 °C.

Testování a ověřování pevnosti kování legované oceli

Nároky na pevnost výkovků z legované oceli nejsou ve většině kritických aplikací akceptovány pouze na základě materiálových certifikátů. Fyzické testování zkušebních kuponů odebraných z výrobních výkovků – nebo z reprezentativních prodloužení připojených k výkovku – je vyžadováno většinou standardů nákupu.

Standardní kvalifikační zkoušky pro výkovky z legované oceli zahrnují:

1. Zkouška tahem při pokojové teplotě: Měří mez pevnosti v tahu, 0,2 % meze pevnosti (mez kluzu), tažnost %, a zmenšení plochy %. Tyto čtyři hodnoty plně charakterizují statickou mechanickou odezvu.
2. Zkouška nárazem Charpyho do V: Provádí se při specifikované teplotě (často 0 °C, -20 °C nebo -40 °C v závislosti na aplikaci), měří absorbovanou energii v joulech a potvrzuje, že materiál nepracuje ve své křehké přechodové zóně.
3. Tvrdost podle Brinella nebo Rockwella: Rychlá, nedestruktivní náhrada pevnosti v tahu (1 HBW ≈ 3,5 MPa pevnost v tahu pro oceli) používaná k třídění výkovků před destruktivním testováním ak ověření stejnoměrnosti tepelného zpracování v celé dávce.
4. Ultrazvukové testování (UT): Objemová kontrola k odhalení vnitřních defektů, které by snížily efektivní nosný průřez. Úrovně přijatelnosti podle ASTM A388 nebo EN 10228-3 definují maximální přípustnou velikost indikace.
5. Lomová houževnatost (K₁c): Požadováno pro výkovky z letecké a jaderné legované oceli. Měří faktor intenzity napětí, při kterém se bude trhlina šířit nestabilně, vyjádřený v MPa√m. 4340 při tahu 1380 MPa typicky dosahuje K₁c 50–60 MPa√m; 300M při stejné úrovni pevnosti dosahuje 65–80 MPa√m díky křemíkové modifikaci.

V ropných a plynových aplikacích, které se řídí NACE MR0175, není testování tvrdosti jen kontrolou kvality – je to ověření bezpečnosti, protože jakýkoli výkovek z legované oceli přesahující 22 HRC (přibližně 760 MPa v tahu) je v kyselém prostředí zakázán kvůli riziku praskání sulfidovým napětím. Toto je jeden z případů, kdy je maximální přípustná pevnost nižší, než čeho je materiál schopen, způsobený praskáním v prostředí spíše než mezemi mechanického zatížení.

Výkon v reálném světě: Výkovky z legované oceli v provozu

Laboratorní údaje o mechanických vlastnostech ukazují, čeho mohou výkovky z legované oceli dosáhnout za kontrolovaných podmínek. To, co se děje v terénu, často vypráví úplnější příběh o kombinaci pevnosti, odolnosti proti únavě a houževnatosti, díky nimž jsou výkovky z legované oceli dominantní volbou v odvětvích s vysokou poptávkou.

U pohonných jednotek užitkových vozidel klikové hřídele z kované legované oceli běžně akumulují 800 000 km nebo více provozu bez únavových poruch, když jsou vyrobeny podle specifikací. Stejná geometrie klikového hřídele vyrobená z tvárné litiny – běžná náhrada snižující náklady – vykazuje únavové poruchy při třetinovém až polovičním počtu najetých kilometrů za stejných podmínek, což je důvod, proč každý OEM těžkých nákladních automobilů nadále specifikuje výkovky z legované oceli pro klikové hřídele navzdory vyšším nákladům na materiál.

V odvětví ropy a zemního plynu pracuje 4140 výkovků vrtných límců z legované oceli při kombinovaném torzním, ohybovém a axiálním zatížení v sestavách se spodními otvory, které se za dobu životnosti vrtu milionkrát zacyklí. Zdokumentovaná míra selhání vrtací objímky u řádně tepelně zpracovaných výkovků 4140 splňujících požadavky API Spec 7-1 je extrémně nízká – a většina poruch, ke kterým dojde, je způsobena nesprávným tepelným zpracováním, korozním poškozením nebo poškozením manipulací spíše než vlastní slabostí materiálu.

V sektoru výroby energie prokázaly velké výkovky rotorů z nízkolegované oceli pro parní turbíny – obvykle 25–100 tun – životnost přesahující 40 let při nepřetržitém cyklickém tepelném a mechanickém zatížení v elektrárnách se základním zatížením. Výkonnostní rekord je přímým důsledkem přísné kontroly složení, vakuového odplyňování a komplexního mechanického testování, kterým velké výkovky z legované oceli podstupují před opuštěním kovárny. Žádná jiná výrobní cesta pro rotory této velikosti a hmotnosti se nepřiblížila stejnému rekordu spolehlivosti.
