Jaké slitiny jsou v oceli? Kompletní průvodce složením oceli

Jaké slitiny jsou v oceli? Přímá odpověď

Ocel je v podstatě slitina železo a uhlík , ale moderní třídy oceli obsahují širokou škálu dalších legujících prvků, které definují jejich mechanické, tepelné a chemické vlastnosti. Mezi nejběžnější legující prvky nalezené v oceli patří uhlík (C), mangan (Mn), křemík (Si), chrom (Cr), nikl (Ni), molybden (Mo), vanad (V), wolfram (W), kobalt (Co), měď (Cu), titan (Ti), niob (Nb) a bor (B). Každý prvek se přidává v přesných množstvích – někdy jen 0,001 % hmotnosti – pro dosažení cílených výkonnostních charakteristik.

Obyčejná uhlíková ocel obsahuje pouze železo, uhlík a stopové nečistoty. Legovaná ocel je naproti tomu záměrně obohacena jedním nebo více z těchto prvků. Výsledný materiál lze zkonstruovat pro extrémní tvrdost, odolnost proti korozi, stabilitu při vysokých teplotách nebo vynikající houževnatost – díky čemuž jsou legované oceli materiálem volby v odvětvích leteckého, automobilového, energetického a těžkého průmyslu. In ocelové kování specificky, chemie slitiny třídy oceli přímo určuje, jak bude reagovat na teplo, deformaci a tepelné zpracování po kování.

Uhlík: Primární legující prvek v každé jakosti oceli

Uhlík je určujícím prvkem, který přeměňuje čisté železo na ocel. Jeho obsah se obvykle pohybuje od 0,02 % až 2,14 % hmotnostních , má dramatičtější vliv na vlastnosti oceli než jakýkoli jiný jednotlivý prvek. Zvýšení obsahu uhlíku zvyšuje tvrdost a pevnost v tahu, ale snižuje tažnost a svařitelnost.

Ocel je klasifikována do tří širokých kategorií na základě obsahu uhlíku:

• Nízkouhlíková ocel (měkká ocel): 0,05 % – 0,30 % uhlíku. Vysoce tažný, snadno svařitelný, běžně používaný v konstrukčních aplikacích a plechu.
• Středně uhlíková ocel: 0,30 % – 0,60 % uhlíku. Vyvážená pevnost a tažnost, široce používané v hřídelích, ozubených kolech a výkovcích vyžadujících střední tvrdost.
• Ocel s vysokým obsahem uhlíku: 0,60 % – 1,00 % uhlíku. Vysoká tvrdost a odolnost proti opotřebení, používaná v řezných nástrojích, pružinách a vysokopevnostních drátech.
• Ocel s extrémně vysokým obsahem uhlíku: 1,00 %–2,14 % uhlíku. Extrémně tvrdý, ale křehký; používá se ve specializovaných řezacích aplikacích a při výrobě historických čepelí.

Při kování oceli je obsah uhlíku pečlivě vybírán, protože oceli s vyšším obsahem uhlíku vyžadují přísnější kontrolu teploty během procesu kování. Například třídy středního uhlíku jako AISI 1040 nebo 1045 patří mezi nejčastěji kované oceli, protože nabízejí dostatečnou pevnost pro mechanické součásti a přitom zůstávají zpracovatelné při teplotách kování mezi 1100 °C a 1250 °C.

Mangan: základní legující prvek pozadí

Mangan je přítomen prakticky ve všech komerčních ocelích, typicky v koncentracích mezi 0,25 % a 1,65 % . Slouží několika kritickým metalurgickým funkcím, které jsou často přehlíženy právě proto, že fungují v pozadí.

Mangan působí během výroby oceli jako deoxidátor, slučuje se s kyslíkem a sírou a vytváří stabilní vměstky, které vyplavují z taveniny. Bez manganu by síra tvořila sulfid železa na hranicích zrn, což by způsobilo jev zvaný hot shortness – katastrofální křehkost, ke které dochází při zvýšených teplotách a činí ocel nevhodnou pro procesy zpracování za tepla, jako je kování. Tím, že se namísto toho vytvoří sulfid manganu (MnS), ocel zůstává zpracovatelná i při teplotách kování.

Kromě své role při zpracovatelnosti za tepla mangan také zvyšuje prokalitelnost, což znamená, že ocel může být tepelným zpracováním vytvrzena hlouběji. Ocel s 1,5 % manganu, jako je AISI 1541, má podstatně lepší prokalitelnost než srovnatelná jakost s pouze 0,5 % manganu. Oceli s vysokým obsahem manganu (Hadfieldova ocel, 11 %–14 % Mn) jsou extrémním případem: stávají se výjimečně houževnatými a rychle tvrdnou při rázovém zatížení, takže jsou užitečné pro drtiče, důlní zařízení a železniční přejezdy.

Chrom: Slitina, která dělá ocel nerezovou

Chrom je pravděpodobně nejznámějším legujícím prvkem v oceli, především kvůli jeho roli v nerezové oceli. Obsah chromu alespoň 10,5 % způsobuje tvorbu pasivní vrstvy oxidu chrómu na povrchu oceli, která poskytuje robustní odolnost proti korozi v široké škále prostředí. Nerezové oceli jako 304 (18 % Cr, 8 % Ni) a 316 (16 % Cr, 10 % Ni, 2 % Mo) jsou referenčními materiály při zpracování potravin, lékařských zařízeních a námořních zařízeních.

Příspěvky chrómu však daleko přesahují odolnost proti korozi. Již při nižších koncentracích 0,5 %–3,0 % chrom výrazně zvyšuje prokalitelnost, odolnost proti opotřebení a pevnost při vysokých teplotách. Chrom vytváří v ocelové matrici tvrdé karbidy, které odolávají otěru a udržují si tvrdost při zvýšených provozních teplotách. Díky tomu jsou legované oceli obsahující chrom vysoce ceněné v nástrojových ocelích a ložiskových ocelích. Například AISI 52100 – celosvětově nejpoužívanější ložisková ocel – obsahuje přibližně 1,5 % chrómu, který přispívá k jemné distribuci karbidu, která je odpovědná za její mimořádnou odolnost proti kontaktní únavě.

V aplikacích kování oceli se chrom-molybdenové (Cr-Mo) oceli jako AISI 4130 a 4140 široce používají pro kované tlakové nádoby, hnací hřídele a konstrukční součásti. Kombinace chrómu a molybdenu dává těmto ocelím vynikající prokalitelnost a houževnatost po tepelném zpracování kalením a temperováním, díky čemuž jsou kované Cr-Mo díly vysoce spolehlivé při cyklickém namáhání.

Nikl: houževnatost a výkon při nízkých teplotách

Nikl je jedním z mála legujících prvků, které zlepšují houževnatost bez výrazného snížení tažnosti. Stabilizuje austenitickou fázi, zjemňuje strukturu zrna a snižuje teplotu přechodu z tvárnosti ke křehkosti – vlastnost kritické důležitosti pro ocelové součásti pracující v prostředích pod nulou, jako jsou kryogenní skladovací nádrže, polární infrastruktura a arktická vrtná zařízení.

Při koncentracích 1,0 %–4,0 % nikl podstatně zvyšuje rázovou houževnatost, zejména při nízkých teplotách. Niklové oceli jako ASTM A203 (s 2,25 % nebo 3,5 % Ni) jsou speciálně navrženy pro tlakové nádoby v nízkoteplotním provozu. Při ještě vyšších koncentracích dosahují vysokopevnostní oceli (18 % Ni) meze kluzu přesahující 2000 MPa při zachování dobré lomové houževnatosti – což je kombinace prakticky nemožné dosáhnout se samotným uhlíkem.

Nikl je také klíčovým stabilizátorem v austenitických nerezových ocelích, čímž vyvažuje tendenci chromu podporovat ferit. Rovnováha železo-chrom-nikl v jakostech jako 304 a 316 vytváří plně austenitickou mikrostrukturu, která zůstává nemagnetická a vysoce odolná proti korozi i při kryogenních teplotách.

Z hlediska kování oceli patří slitiny obsahující nikl, jako je AISI 4340 (Ni-Cr-Mo ocel), mezi nejčastěji kované vysoce výkonné třídy. Kované komponenty 4340 – klikové hřídele, části podvozku, nápravy pro velké zatížení – těží z příspěvku houževnatosti niklu, zejména po kalení a popouštění.

Molybden: Kalitelnost, odolnost proti tečení a pevnost za tepla

Molybden je jedním z nejúčinnějších činidel pro kalitelnost v legované oceli, aktivní i při tak nízkých koncentracích 0,15 %–0,30 % . Jeho vliv na prokalitelnost na jednotku hmotnosti je zhruba pětkrát větší než u chrómu. To znamená, že malé přísady molybdenu mohou nahradit výrazně větší přísady chrómu nebo manganu, což z něj činí ekonomicky cenné v ocelovém designu.

Molybden také potlačuje popouštěcí křehkost, jev, kdy některé legované oceli zkřehnou po popouštění v teplotním rozsahu 375 °C až 575 °C. Inhibicí tohoto mechanismu křehnutí umožňuje molybden výrobcům oceli bezpečně temperovat oceli obsahující chrom na optimální houževnatost bez rizika křehkého lomu za provozu.

Při vyšších koncentracích molybden dramaticky zlepšuje odolnost proti tečení – schopnost odolávat pomalé deformaci při trvalém namáhání při zvýšených teplotách. Chrom-molybdenové a chrom-molybden-vanadové oceli používané v elektrárenských kotlích, parovodech a součástech turbín obvykle obsahují 0,5 %–1,0 % Mo, což umožňuje dlouhodobý provoz při teplotách nad 500 °C.

V kontextu kování oceli jsou jakosti s molybdenem jako 4140 (0,15 %–0,25 % Mo) a 4340 (0,20 %–0,30 % Mo) standardní volbou pro kritické kované díly. Obsah molybdenu zajišťuje, že výkovky s velkým průřezem mohou být prokaleny během tepelného zpracování, čímž vznikají konzistentní mechanické vlastnosti od povrchu až po jádro těžkých výkovků, jako jsou rámy lisů, železniční nápravy a součásti ropných polí.

Vanad: Zjemnění zrn a zpevnění srážením

Vanad se používá v koncentracích typicky mezi 0,05 % a 0,30 % jeho vliv na mikrostrukturu oceli je však neúměrný jeho množství. Tvoří extrémně stabilní karbidy a nitridy – karbid vanadu (VC) a nitrid vanadu (VN) – které spojují hranice zrn a inhibují růst zrn během zpracování za tepla a tepelného zpracování. Výsledkem je jemnější zrnitost, která současně zlepšuje pevnost a houževnatost.

Vanad je základním prvkem mikrolegovaných ocelí (také nazývaných vysokopevnostní nízkolegované nebo HSLA oceli), kde jeho precipitační zpevňovací účinek umožňuje dosáhnout meze kluzu 500–700 MPa bez konvenčního kalení a popouštění. To je komerčně významné, protože oceli HSLA lze válcovat nebo kovat přímo na jejich konečné vlastnosti bez dodatečného tepelného zpracování, což snižuje výrobní náklady.

V nástrojových ocelích se vanad používá ve vyšších koncentracích 1%–5% k výrobě tvrdých karbidů vanadu, které dramaticky zlepšují odolnost proti opotřebení. Třídy rychlořezné oceli jako M2 obsahují přibližně 1,8 % vanadu, což přispívá k jejich schopnosti udržet si tvrdost řezu při teplotách až 600 °C vznikajících během obrábění.

Pro operace kování oceli představují mikrolegované třídy vanadu významnou výhodu v účinnosti. Kované automobilové díly, jako jsou ojnice a klikové hřídele vyrobené z mikrolegovaných vanadových ocelí, mohou být chlazeny vzduchem přímo z kovacího lisu, čímž se zcela vynechá nákladný cyklus kalení a temperování, přičemž se stále dosahují požadované mechanické vlastnosti.

Křemík: Deoxidační a elastické vlastnosti

Křemík je přítomen prakticky ve všech jakostních třídách oceli jako zbytek z procesu výroby oceli, typicky na úrovních 0,15 %–0,35 % v konstrukčních ocelích. Jeho primární role je jako dezoxidátor – křemík má silnou afinitu ke kyslíku, vytváří inkluze oxidu křemičitého (SiO₂), které jsou odstraněny během rafinace, což vede k čistší a pevnější oceli.

Při vyšších koncentracích křemíku 0,5 %–2,0 % zvyšuje křemík mez pružnosti oceli a odolnost proti únavě. Tato vlastnost se využívá u pružinových ocelí, kde jakosti jako SAE 9260 (1,8 %–2,2 % Si) využívají příspěvek křemíku k udržení vysoké meze kluzu a odolnosti vůči trvalé deformaci při cyklickém zatěžování. Ventilové pružiny, závěsné pružiny a kolejnicové spony se spoléhají na křemíkovo-manganové pružinové oceli pro jejich schopnost absorbovat opakované nárazy bez tuhnutí.

Křemík také hraje specializovanou roli v elektrooceli (transformátorové oceli), kde koncentrace 1 %–4 % Si dramaticky snižují energetické ztráty způsobené vířivými proudy a hysterezi. Křemíková ocel s orientovaným zrnem – základní materiál v elektrických transformátorech – využívá přibližně 3,2 % Si k dosažení vysoce směrových magnetických vlastností.

Wolfram a kobalt: Základy vysokorychlostní nástrojové oceli

Wolfram a kobalt jsou spojovány především s rychlořeznými nástrojovými oceli a speciálními slitinami určenými pro extrémní provozní podmínky. Wolfram tvoří velmi tvrdé, stabilní karbidy wolframu, které si zachovávají svou tvrdost při zvýšených teplotách, díky čemuž jsou nástrojové oceli s wolframem schopné řezat operace při rychlostech, které by způsobily, že běžné uhlíkové nástrojové oceli ztrácejí na tvrdosti a měknou.

Klasická rychlořezná ocel T1 obsahuje 18% wolframu spolu se 4 % chrómu, 1 % vanadu a 0,7 % uhlíku. Toto složení slitiny vytváří nástroj, který udržuje tvrdost řezu nad 60 HRC při teplotách až 550 °C. Vývoj rychlořezných ocelí řady M nahradil velkou část wolframu molybdenem (až 9,5 % Mo v M1), což nabízí ekvivalentní výkon při nižší ceně slitiny.

Kobalt v koncentracích 5–12 % dále zvyšuje tvrdost rychlořezných ocelí tím, že zvyšuje odolnost matrice vůči měknutí při červeném žáru. Třídy jako M42 (8 % Co) a T15 (5 % Co) se používají pro nejnáročnější řezné operace, včetně tvrdého soustružení a přerušovaných řezů v obtížných materiálech, jako jsou slitiny titanu a kalené oceli. Kobalt se také objevuje v martenzitových ocelích v množství 7–12 %, kde zlepšuje mechanismus precipitačního kalení, který poskytuje ultra vysokou pevnost.

Titan, niob a bor: mikrolegované prvky s velkým dopadem

Některé z nejsilnějších legovacích přísad do oceli fungují ve stopových koncentracích, přesto je jejich vliv na vlastnosti významný a dobře zdokumentovaný.

titan

Titan se používá v koncentracích 0,01 %–0,10 % jako silná látka tvořící karbid a nitrid. V korozivzdorných ocelích přísady titanu (nerezová třída 321) stabilizují slitinu proti senzibilizaci – formě ochuzování chrómu na hranicích zrn, ke kterému dochází během svařování a vede k mezikrystalové korozi. V ocelích HSLA titan zjemňuje velikost zrna a přispívá k precipitačnímu zpevnění, podobně jako vanad, ale pracuje v ještě nižších koncentracích.

niob (kolumbium)

Niob se používá v tak nízkých koncentracích 0,02 %–0,05 % a je možná cenově nejefektivnějším dostupným mikrolegovacím prvkem. I při těchto stopových hladinách niob výrazně zpomaluje růst austenitového zrna během válcování a kování za tepla, čímž se v konečném produktu vytváří jemnější struktura feritického zrna. Jemnější velikost zrna se přímo promítá do zlepšené meze kluzu a vynikající rázové houževnatosti při nízkých teplotách – kombinace vlastností kritických pro potrubní oceli, konstrukční oceli na moři a desky tlakových nádob. Moderní třídy potrubí jako API X70 a X80 se při dosahování požadovaných specifikací pevnosti a houževnatosti silně spoléhají na mikrolegování niobu.

Bor

Bór je mezi legujícími prvky jedinečný, protože je účinný při pozoruhodně nízkých koncentracích justu 0,0005 %–0,003 % (5 až 30 dílů na milion). Na těchto stopových úrovních se bor segreguje na hranice austenitových zrn a dramaticky zvyšuje prokalitelnost zpomalením nukleace feritu a perlitu během chlazení. Přidání 30 ppm boru do středně uhlíkové oceli může zvýšit prokalitelnost stejně účinně jako přidání 0,5 %–1,0 % chrómu. Oceli upravené borem jsou široce používány v hromadně vyráběných kovaných spojovacích prvcích, kde jejich vynikající prokalitelnost umožňuje úplné vytvrzení menších průřezů při kalení vodou, čímž se snižují náklady na slitiny při zachování pevnosti.

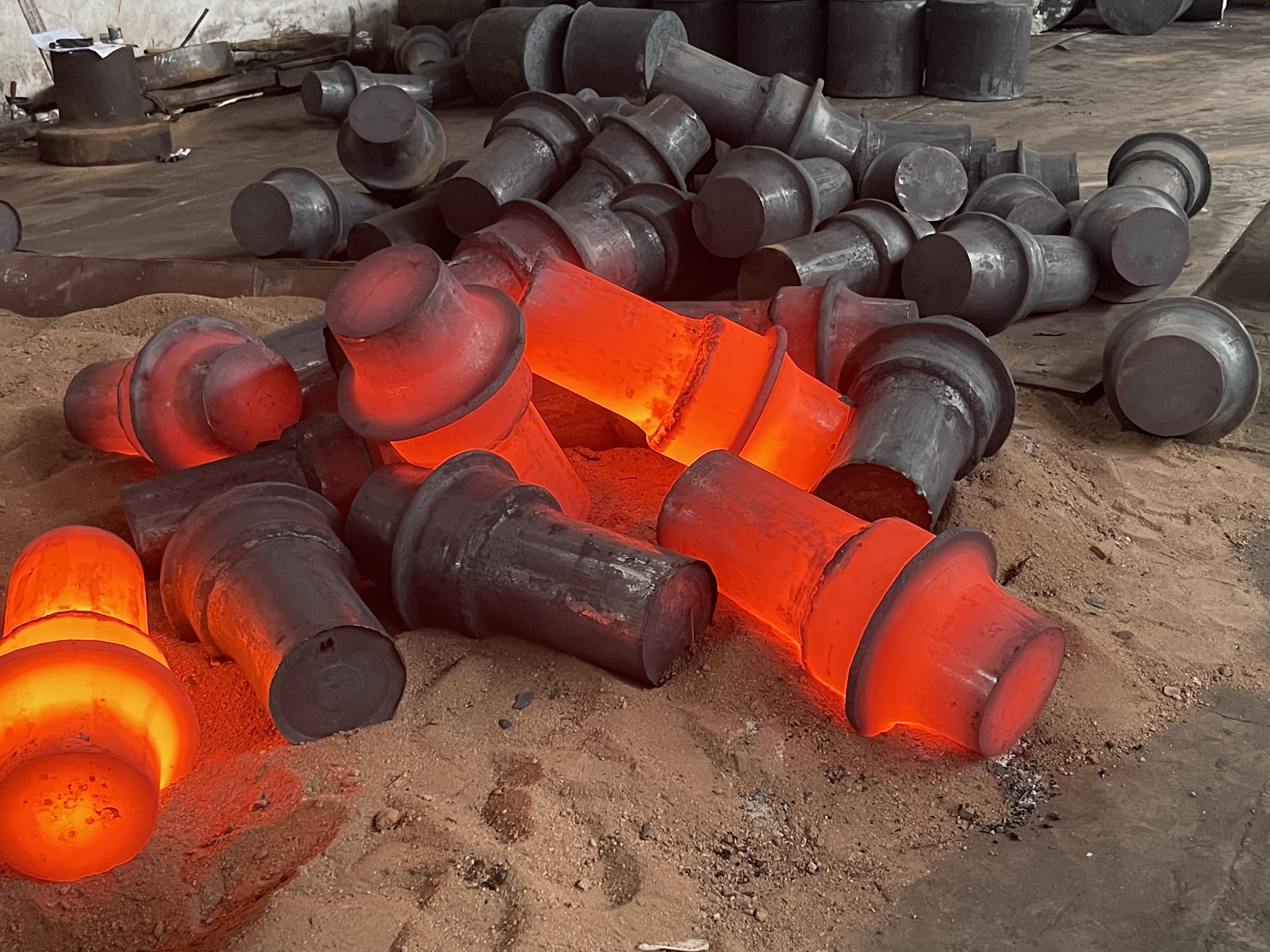

Jak legující prvky ovlivňují chování při kování oceli

Kování oceli není jen záležitostí zahřívání a tlučení. Chemické složení slitin oceli zásadně řídí, jak se kov chová během každé fáze procesu kování – od ohřevu sochoru po plnění zápustky a od chlazení po konečné tepelné zpracování.

Kovatelnost a zpracovatelnost za tepla

Kovatelnost označuje, jak snadno lze ocel deformovat do požadovaného tvaru bez praskání nebo roztržení. Nízkouhlíkové obyčejné oceli (např. AISI 1020) mají vynikající kujnost, protože jsou měkké, tvárné a mají široká teplotní okna pro zpracování za tepla. S rostoucím obsahem slitiny – zejména s vysokým obsahem chrómu, wolframu nebo uhlíku – se kujnost snižuje, protože karbidy slitiny a intermetalické látky omezují plastický tok. Nástrojové oceli jako D2 (12 % Cr, 1,5 % C) vyžadují velmi přesné řízení teploty během kování, aby se zabránilo praskání povrchu.

Rozsah teplot kování

Každá ocelová slitina má doporučený rozsah teplot kování. Překročení horní hranice způsobuje tavení hranic zrn (počáteční tavení) a nevratné poškození. Pokles pod spodní mez zvyšuje riziko kování do dvoufázové oblasti, což způsobí vnitřní trhliny. Typické teplotní rozsahy kování podle typu slitiny:

Tepelné zpracování po kování a chemie slitin

Většina výkovků z legované oceli prochází po kování tepelným zpracováním pro dosažení jejich konečných mechanických vlastností. Chemie slitiny určuje, který cyklus tepelného zpracování je vhodný a jak bude ocel reagovat. Slitiny s vysokou prokalitelností, jako je 4340, lze kalit v oleji z austenitizačních teplot kolem 830 °C a poté popouštět při 200 °C–600 °C, aby se zaměřily na specifické kombinace tvrdosti, pevnosti v tahu a rázové houževnatosti. Obsah niklu, chrómu a molybdenu v 4340 zajišťuje, že i výkovky těžkého průřezu s průřezy přesahujícími 100 mm dosahují konzistentního prokalení, zatímco obyčejné uhlíkové oceli by vykazovaly významný pokles tvrdosti od povrchu ke středu při stejné velikosti průřezu.

Běžné třídy slitin oceli a jejich základní složení

Pochopení konkrétních jakostí a složení jejich slitin překlenuje propast mezi teorií a praxí. Následující tabulka shrnuje chemické složení široce používaných konstrukčních a legovaných ocelí, z nichž mnohé jsou základními surovinami v průmyslu kování oceli.

Výběr správné legované oceli pro kované součásti

Výběr správné legované oceli pro kování je technické rozhodnutí s mnoha proměnnými. Proces zahrnuje vyvažování požadavků na provozní výkon s kovatelností, tepelnou zpracovatelností, obrobitelností, svařitelností a cenou. Zřídka existuje jediná „nejlepší“ ocel pro danou aplikaci — výběr závisí na specifické kombinaci napětí, teplot a prostředí, se kterými se součást setká.

Klíčová hlediska při výběru slitiny pro kované součásti zahrnují:

• Velikost řezu a prokalitelnost: Výkovky s velkým průřezem vyžadují slitiny s vysokou prokalitelností. AISI 4340 se svou kombinací Ni-Cr-Mo je běžně specifikován pro součásti s kritickými průřezy přesahujícími 75 mm, protože zachovává prokalení v těžkých průřezech.
• Únavový život: Komponenty vystavené cyklickému namáhání – klikové hřídele, ojnice, nápravy – těží z jemnozrnných legovaných ocelí s řízeným obsahem vměstků. Vakuově odplyněná a čistá ocel v kombinaci s mikrolegováním vanadu nebo niobu prodlužuje životnost.
• Servis se zvýšenou teplotou: Pokud bude výkovek pracovat při teplotách nad 400 °C – kotouče turbín, tělesa ventilů, výfukové potrubí – jsou vyžadovány chrom-molybden-vanadové třídy nebo výkovky z vysoce legované slitiny na bázi niklu, aby odolávaly tečení a udržely pevnost.
• Odolnost proti korozi: Prostředí mořského nebo chemického zpracování vyžaduje výkovky z nerezové oceli. Nerez 316 je upřednostňován před 304 v prostředích bohatých na chloridy kvůli obsahu molybdenu, který podstatně snižuje náchylnost k důlkové korozi.
• Cena a dostupnost: Slitiny obsahující vysoký obsah niklu, kobaltu nebo molybdenu jsou spojeny se značnými náklady. Inženýři často vyhodnocují, zda může specifikace splňovat nižší legovaná třída s upraveným tepelným zpracováním, nebo zda mikrolegované HSLA oceli mohou zcela eliminovat tepelné zpracování po kování.

Schopnost ocelářského průmyslu vyrábět díly s konzistentními mechanickými vlastnostmi ve velkých objemech výroby přímo závisí na dobře řízené chemii slitin v kombinaci s disciplinovaným řízením procesu kování. Moderní simulační nástroje umožňují kovacím inženýrům modelovat tok kovu, teplotní historii a konečnou strukturu zrna předtím, než je vyříznuta jedna zápustka, pomocí známého termodynamického a mechanického chování slitiny jako vstupů. Díky této schopnosti je výběr slitin stále přesnější vědou spíše než empirickým cvičením pokus-omyl.
