Jaké jsou slitiny oceli? Typy, stupně a aplikace

Jaké jsou slitiny oceli? Přímá odpověď

Ocelové slitiny vznikají spojením železa a uhlíku s jedním nebo více dalšími legujícími prvky – jako je chrom, nikl, molybden, vanad, mangan nebo wolfram – za účelem výroby materiálů se specifickými mechanickými, tepelnými nebo chemickými vlastnostmi, které obyčejná uhlíková ocel sama o sobě nedokáže dodat. Široká rodina se dělí na dvě hlavní větve: nízkolegované oceli , které obsahují méně než 8 % celkových legujících prvků, a vysoce legované oceli , které překračují tento práh a zahrnují nerezové oceli a nástrojové oceli.

V rámci této rodiny zaujímají výkovky z legované oceli kritické průmyslové místo. Když je legovaná ocel tvarována kováním – procesem stlačování zahřátého kovu pod vysokým tlakem – výsledné součásti vykazují jemnější strukturu zrna, vynikající odolnost proti únavě a těsnější rozměrovou toleranci než odlitky nebo obrobený tyčový materiál. Průmyslová odvětví od ropy a zemního plynu přes letecký a kosmický průmysl až po výrobu energie silně spoléhají na výkovky z legované oceli u dílů, které musí přežít extrémní namáhání, teploty nebo korozivní prostředí.

Níže uvedené části rozebírají klíčové rodiny slitin, jejich složení, roli každého legujícího prvku a způsob, jakým kování přeměňuje surovou legovanou ocel na vysoce výkonné komponenty.

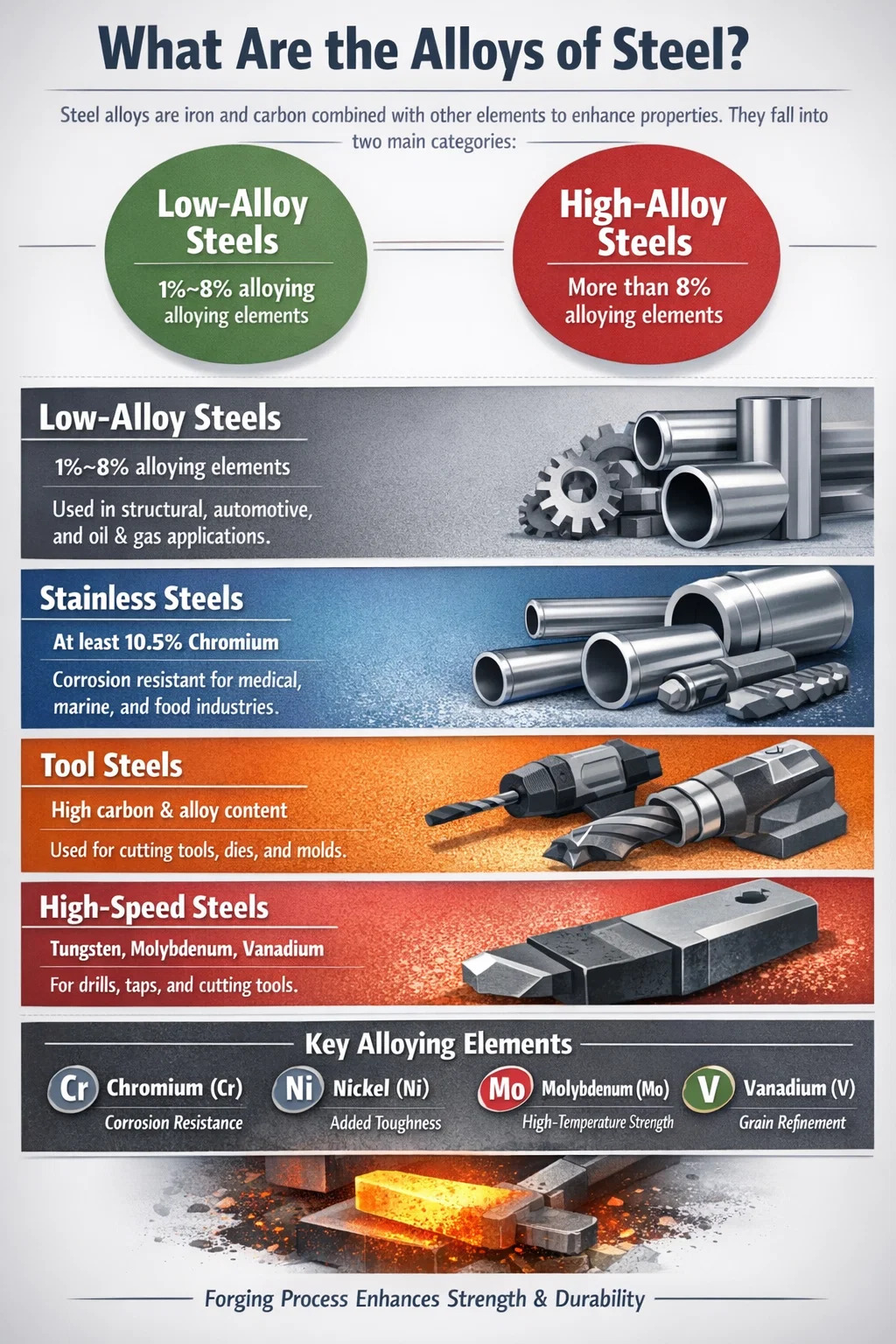

Hlavní kategorie ocelových slitin

Klasifikace slitin oceli sleduje několik překrývajících se systémů — podle celkového obsahu slitiny, podle primárního legujícího prvku a podle konečného použití. Nejpraktičtějším rámcem pro inženýry a kupující je kombinace úrovně obsahu slitiny a identity primárního prvku.

Nízkolegované oceli

Tyto oceli obsahují mezi 1 % a 8 % celkových legujících prvků. Jsou tahouny stavebního inženýrství, výroby tlakových nádob a velkých výkovků z legované oceli. Mezi běžné třídy patří AISI 4130, 4140, 4340 a 8620. Například výkovek třídy 4340 může dosáhnout pevnosti v tahu 1 080–1 470 MPa v závislosti na tepelném zpracování, díky čemuž je vhodnou volbou pro součásti podvozků letadel, klikové hřídele a těžká zařízení.

Vysoce legované oceli

Pokud celkový obsah legujících prvků přesáhne 8 %, ocel je klasifikována jako vysoce legovaná. Obchodně nejvýznamnější podskupinou je nerezová ocel, která vyžaduje min 10,5 % chromu k vytvoření pasivní oxidové vrstvy, která odolává korozi. Spadají sem také rychlořezné nástrojové oceli, ložiskové oceli a žáruvzdorné slitiny. Martenzitické oceli – specializovaná vysoce legovaná skupina obsahující 18–25 % niklu – dosahují ultra vysoké pevnosti (až 2 400 MPa ) spíše prostřednictvím mechanismu stárnutí martenzitu než konvenčního kalení a temperování.

Nerezové oceli

Nerezová ocel je technicky podmnožinou vysoce legované oceli, ale vzhledem k jejímu rozsahu a rozmanitosti je téměř vždy diskutována samostatně. Čtyři hlavní skupiny jsou austenitické (řada 300), feritické (řada 400), martenzitické (řada 400 a 500) a duplexní (2205, 2507). Duplexní třídy kombinují austenitické a feritické mikrostruktury a nabízejí hrubě dvojnásobná mez kluzu standardu 316L při zachování srovnatelné odolnosti proti korozi – důvod, proč dominují pobřežním ropným a plynovým potrubím a součástem čerpadel, často vyráběných jako výkovky z nerezové legované oceli.

Nástrojové oceli

Nástrojové oceli jsou vysoce uhlíkové, vysoce legované třídy navržené pro tvrdost, odolnost proti opotřebení a rozměrovou stabilitu při zvýšených teplotách. Skupiny zahrnují oceli kalené vodou (řada W), kalené v oleji (řada O), kalené vzduchem (řada A), oceli typu D (s vysokým obsahem chrómu), oceli pro práci za tepla (řada H) a rychlořezné oceli (řady M a T). Třída jako rychlořezná ocel M2 obsahuje přibližně 6 % wolframu, 5 % molybdenu, 4 % chrómu a 2 % vanadu , což mu dává výjimečnou červenou tvrdost pro řezné nástroje pracující v blízkosti 600 °C.

Klíčové legovací prvky a jejich účinky na ocel

Každý prvek přidaný do oceli vytváří specifické, předvídatelné změny v mikrostruktuře a vlastnostech. Pochopení těchto účinků je zásadní při specifikaci výkovků z legované oceli, protože teploty kování, rychlosti chlazení a tepelné zpracování po kování musí všechny zohledňovat chemii slitiny.

Kalitelnost – schopnost oceli být zakalena do dané hloubky – je jedním z nejkritičtějších parametrů výkovků z legované oceli. Silný výkovek, který skrz své jádro netvrdne, bude mít měkký vnitřek, který omezuje nosnost. Chrom, molybden a mangan podstatně zvyšují prokalitelnost, a proto jsou třídy jako 4140 (Cr-Mo) a 4340 (Ni-Cr-Mo) tak široce specifikovány pro velké výkovky.

Běžné třídy legovaných ocelí a jejich aplikace v reálném světě

Výběr stupně je zřídkakdy abstraktní – řídí se specifickými provozními podmínkami, geometrií a omezeními nákladů. Níže uvedené třídy představují komerčně nejvýznamnější legované oceli, z nichž mnohé jsou běžně zpracovávány jako výkovky z legované oceli.

AISI 4140 (chrom-molybdenová ocel)

Snad nejuniverzálnější nízkolegovaná ocel, která se dnes vyrábí, 4140 obsahuje přibl 0,95 % chrómu a 0,20 % molybdenu spolu s 0,38–0,43 % uhlíku. V kaleném a popouštěném stavu dosahuje pevnosti v tahu 850–1 000 MPa s dobrou odolností proti únavě. Používá se pro nápravové hřídele, hřídele čerpadel, spojky, pístnice a ozubená kola. Jako výkovky z legované oceli se 4 140 komponentů nachází v celém ropném poli – ve vrtných objímkách, ponorkách a tyčích vrtáku – protože tato třída odolává torzní únavě v prostředí hlubinných vrtů.

AISI 4340 (nikl-chrom-molybdenová ocel)

Přidání přibližně 1,65–2,00 % niklu na Cr-Mo bázi 4340 dramaticky zlepšuje houževnatost a průchozí kalení ve velkých úsecích. Tato třída je standardem pro letecké konstrukční výkovky, včetně přepážek, kování křídel a součástí podvozku. Může být tepelně zpracován na minimální pevnost v tahu 1 470 MPa při zachování hodnot Charpyho rázové houževnatosti nad 20 J při –40 °C. AMS 6415 a AMS 6414 jsou specifikace pro nákup v letectví a kosmonautice pro tuto třídu, přičemž druhá jmenovaná vyžaduje vakuové přetavování (VAR) pro vynikající čistotu.

AISI 8620 (nikl-chrom-molybdenová nauhličovací ocel)

Třída 8620 je cementační ocel. Jeho nízký obsah uhlíku v jádru (0,18–0,23 %) udržuje vnitřek odolný, zatímco nauhličení povrchu na 0,8–1,0 % uhlíku vytváří tvrdé pouzdro odolné proti opotřebení. Po nauhličení a kalení dosáhne povrchová tvrdost 58–62 HRC , zatímco jádro zůstává na 25–35 HRC. Ozubená kola, pastorky a vačkové hřídele jsou klasické kování z legované oceli 8620 v automobilovém průmyslu a výrobě těžkých zařízení.

AISI 52100 (chromová ložisková ocel s vysokým obsahem uhlíku)

S asi 1,0 % uhlíku a 1,5 % chrómu , 52100 je určen pro únavovou životnost valivého kontaktu v ložiskových kroužcích a kuličkách. Po vytvrzení dosahuje povrchové tvrdosti 60–64 HRC. Jeho mimořádně přísné požadavky na čistotu – nízký obsah síry, fosforu, kyslíku a inkluzí – znamenají, že 52100 se často vyrábí pomocí elektrostruskového přetavování (ESR). Kované ložiskové kroužky v 52100 předčí obrobený tyčový materiál díky příznivému vyrovnání toku zrna s geometrií kroužku.

P91 a P92 (9% chromové oceli odolné proti tečení)

P91 (9Cr-1Mo-V-Nb) a P92 (9Cr-2W-0,5Mo-V-Nb) jsou chrom-molybdenové oceli určené pro parní systémy v elektrárnách provozovaných nad 565 °C. Výkovky P91 používané v tělesech ventilů, parních komorách a skříních turbín si musí zachovat mikrostrukturální stabilitu po celou dobu projektované životnosti 200 000 hodin . Tyto druhy vyžadují pečlivé tepelné zpracování po svařování a po kování (typicky 760 °C normalizace a 760 °C temperování), aby se dosáhlo správné mikrostruktury popuštěného martenzitu.

Manganová ocel Hadfield (třída 1.3401 / ASTM A128)

Hadfield ocel obsahuje přibližně 11–14 % manganu a 1,0–1,4 % uhlíku . Jeho definující charakteristikou je austenitické mechanické zpevnění: při rázovém nebo tlakovém zatížení povrch ztvrdne od zhruba 200 HB na více než 550 HB, zatímco objem zůstává houževnatý. Na tuto vlastnost spoléhají čelisti drtiče, železniční přejezdy a zuby lopaty rypadla. Vzhledem k tomu, že Hadfieldova ocel je obtížně kovatelná (při deformaci ztvrdne), většina velkých Hadfieldových součástí se spíše odlévá než kuje.

Proč kování mění výkon legované oceli

Kování není jen operace tváření – je to metalurgický proces. Když se legovaná ocel zahřeje na její rozsah teploty kování (typicky 1 050–1 250 °C v závislosti na jakosti) a deformované pod tlakem dochází k několika současným zlepšením ve vnitřní struktuře kovu.

Zjemnění zrna

Odléváním vznikají hrubá, náhodně orientovaná zrna se segregací dendritů. Kování narušuje tuto strukturu opakovanými cykly deformace a rekrystalizace. Výsledkem je jemná, rovnoosá struktura zrna – typicky velikost zrna ASTM 5–8 – která odolává iniciaci a šíření trhlin. Výkovky z jemnozrnné legované oceli trvale vykazují O 15–25 % vyšší únavová pevnost než ekvivalentní odlitky stejného složení slitiny.

Řízený tok zrna

V kované součásti sledují linie toku vláken — neboli „čáry vláken“ — obrys tvaru součásti, podobně jako kresba dřeva kopírující tvar větve. To je zvláště důležité pro výkovky z legované oceli používané v rotačních dílech, jako jsou klikové hřídele a polotovary ozubených kol, kde je hlavní směr napětí v souladu s tokem zrna, čímž se maximalizuje pevnost a odolnost proti únavě. Obrobený klikový hřídel tyčového materiálu protíná linie toku obilí a vystavuje slabší příčné vlastnosti přesně v místech s vysokým namáháním.

Uzavření pórovitosti a inkluze

Lité ingoty obsahují smršťovací póry a plynové póry. Tlakové síly při kování — kterých mohou dosáhnout u velkých hydraulických lisů 50 000–80 000 tun — svařte tyto póry a přerozdělte nekovové vměstky do jemnějších, více rozptýlených provazců. Toto uzavření vnitřních dutin je měřeno redukčním poměrem výkovku: redukční poměr 4:1 je obecně minimum požadované k zajištění adekvátního uzavření pórů, zatímco kritické výkovky z legované oceli pro letectví a kosmonautiku často specifikují 6:1 nebo vyšší.

Mechanické vylepšení vlastností — kvantifikováno

Data porovnávající legovanou ocel 4340 v litém versus kovaném stavu ilustrují zlepšení konkrétně:

• Pevnost v tahu: litý ~900 MPa vs. kovaný ~1 080 MPa (kalený a temperovaný)
• Mez kluzu: litý ~700 MPa vs. kovaný ~980 MPa
• Charpyho náraz (podélný): Odlití ~20 J vs. Kovaný ~60–80 J
• Mez únavy (rotační ohyb): litý ~380 MPa vs. kovaný ~480 MPa

Tyto rozdíly vysvětlují, proč se součásti kritické z hlediska bezpečnosti – příruby tlakových nádob, kotouče turbín, hřídele náprav automobilů – téměř výhradně vyrábějí jako výkovky z legované oceli spíše než odlitky.

Typy procesů kování používané pro legovanou ocel

Ne všechny výkovky jsou stejné a zvolený proces významně ovlivňuje mikrostrukturu, rozměrovou toleranci a cenu hotového výkovku z legované oceli.

Otevřené kování (volné kování)

Sochor je stlačen mezi plochými nebo jednoduše tvarovanými matricemi bez úplného uzavření. Tento proces se používá pro velké, maloobjemové součásti: hřídele až 15 metrů na délku , prstence o průměru několika metrů a bloky pro tlakové nádoby nebo kotouče turbín. Volné kování umožňuje obsluze opakovaně přemisťovat obrobek, čímž dosahuje vysokých redukčních poměrů a vynikající vnitřní neporušenosti. Většina výkovků z legované oceli určených pro výrobu energie (rotory turbín, hřídele generátorů) a těžký průmysl jsou volné výkovky.

Uzavřená zápustka (otisková zápustka) kování

Legovaná ocel je uzavřena ve vytvarovaných dutinách, které nutí kov vyplnit geometrii otisku. Tento proces je vhodný pro středně složité tvary ve velkých objemech, jako jsou automobilové ojnice, polotovary ozubených kol, těla ventilů a příruby. Rozměrové tolerance ±0,5 mm nebo lépe jsou dosažitelné. Náklady na zápustky jsou vysoké - sada zápustek pro ojnici může stát 50 000 až 200 000 USD v závislosti na velikosti a složitosti - ale náklady na kus prudce klesají s objemem.

Válcování kroužků

Specializovaný proces kování, při kterém se u dutého předlisku postupně snižuje tloušťka stěny a jeho průměr se rozšiřuje mezi poháněným válcem a napínacím válcem. Válcováním kroužků vznikají bezešvé kroužky s kontinuálním obvodovým tokem zrna, který je ideální pro ložiskové kroužky, příruby, ozubené věnce a trysky tlakových nádob. Výkovky z legované oceli vyráběné prstencovým válcováním v jakostech jako 4140, 4340 a F22 (2,25Cr-1Mo) jsou standardními součástmi zařízení ústí ropných a plynových vrtů a průmyslových převodovek.

Izotermické a téměř izotermické kování

U slitin s úzkými okny pro zpracování za tepla – včetně vysoce legovaných nástrojových ocelí, titanových slitin a niklových superslitin – se matrice zahřívají na teplotu blízkou teplotě obrobku, aby se minimalizovaly teplotní gradienty a zabránilo se předčasnému kalení. Tento proces vytváří výjimečně konzistentní mikrostruktury, ale vyžaduje vyhřívané formy (často při 900–1100 °C ) a nižší rychlosti lisu, což podstatně zvyšuje náklady. Izotermické výkovky téměř čistého tvaru minimalizují přídavky na obrábění, což je cenné, když je samotná slitina drahá.

Tepelné zpracování Výkovky z legované oceli

Kování nastavuje strukturu zrna; tepelné zpracování určuje konečnou mikrostrukturu a mechanické vlastnosti. U výkovků z legované oceli jsou tři hlavní sekvence zpracování normalizace, kalení a popouštění (Q&T) a žíhání.

Normalizace

Výkovek se zahřeje na 30–50 °C nad horní kritickou teplotu (Ac3) a ochlazuje vzduchem. Tím se zjemní struktura zrna, uvolní se zbytková kovářská napětí a vznikne jednotná perliticko-feritická mikrostruktura. Normalizovaná 4140 dosahuje pevnosti v tahu přibližně 655–860 MPa , adekvátní pro mnoho konstrukčních aplikací bez další úpravy. Normalizace také zlepšuje obrobitelnost ve srovnání s kovaným stavem.

Kalení a temperování

Q&T je standardní úprava pro výkovky z legované oceli vyžadující maximální pevnost a houževnatost. Výkovek je austenitizovaný (typicky 840-870 °C pro většinu druhů Cr-Mo), poté rychle kalit v oleji nebo vodě za vzniku martenzitu, po kterém následuje popouštění při 540–650 °C, aby se snížila křehkost při zachování většiny pevnosti. Výkovek 4340 popuštěný na 540 °C dosahuje přibližně 1 470 MPa pevnosti v tahu a 1 172 MPa meze kluzu; popouštění při 650 °C snižuje pevnost na přibližně 1 030 MPa, ale zvyšuje rázovou houževnatost z ~28 J na ~80 J – klasický kompromis mezi pevností a houževnatostí.

Řešení žíhání pro výkovky z nerezavějící oceli

Austenitické nerezové výkovky (304, 316, 321) vyžadují rozpouštěcí žíhání při 1 040–1 120 °C Následuje rychlé kalení vodou, aby se rozpustily karbidy chrómu a obnovila se plná odolnost proti korozi. Pokud se austenitická nerezová ocel po kování pomalu ochladí v rozsahu citlivosti (425–870 °C), karbidy chrómu se vysrážejí na hranicích zrn, ochuzují sousední zóny chrómu a zanechávají je náchylné k mezikrystalové korozi – jevu známému jako senzibilizace. Správné rozpouštěcí žíhání toto riziko eliminuje.

Srážkové kalení (stárnutí)

Při aplikaci na precipitačně kalené nerezové oceli (17-4 PH, 15-5 PH) a vysokopevnostní oceli, stárnutí zahrnuje udržování výkovku při specifické teplotě – typicky 480–620 °C — k vysrážení jemných intermetalických sloučenin (sraženiny bohaté na měď v 17-4 PH; Ni3Mo, Ni3Ti v vysokopevnostní oceli), které blokují dislokační pohyb a zvyšují tvrdost a pevnost. 17-4 PH ve stavu H900 (stáří při 482 °C) dosahuje pevnosti v tahu 1 310 MPa a výtěžnosti 1 170 MPa s dobrou odolností proti korozi – díky čemuž je oblíbený pro výkovky z konstrukční legované oceli pro letectví a kosmonautiku, kde záleží na snížení hmotnosti.

Kontrola a normy kvality pro výkovky z legované oceli

Vzhledem k tomu, že výkovky z legované oceli jsou často kritické z hlediska bezpečnosti, požadavky na kvalitu jsou náročné a obvykle jsou definovány průmyslovými normami, specifikacemi zákazníků a předpisy.

Příslušné normy a specifikace

• ASTM A105 — Výkovky z legované oceli z uhlíkové oceli pro součásti potrubí při okolní teplotě
• ASTM A182 — Kované nebo válcované příruby a tvarovky ze slitin a nerezové oceli pro provoz při vysokých teplotách
• ASTM A336 — Výkovky z legované oceli pro tlakové a vysokoteplotní součásti
• ASTM A508 — Kalené a temperované výkovky z legované oceli pro tlakové nádoby, včetně nádob jaderných reaktorů
• AMS 6415 / AMS 6414 — Specifikace kování z legované oceli pro letectví a kosmonautiku pro jakost 4340
• EN 10250 — Evropská norma pro otevřené ocelové výkovky pro všeobecné strojírenské účely
• API 6A — Zařízení vrtu a vánočního stromku, pokrývající kovaná tělesa ventilů a šoupátka z legované oceli

Nedestruktivní zkušební metody

Velké výkovky z legované oceli jsou běžně podrobovány několika metodám nedestruktivního hodnocení (NDE):

• Ultrazvukové testování (UT) — Detekuje vnitřní vady (pórovitost, vměstky, přesahy) pomocí vysokofrekvenčních zvukových vln. Citlivost je typicky kalibrována tak, aby detekovala reflektory s plochým dnem (FBH) o průměru 1,6 mm pro letecké součásti.
• Magnetická kontrola částic (MPI) — Detekuje diskontinuity povrchu a blízkého povrchu ve výkovcích z feromagnetické legované oceli aplikací magnetického pole a železného prášku nebo fluorescenčních částic.
• Testování penetrantů (PT) — Používá se pro neferomagnetické výkovky z nerezavějící oceli k detekci povrchových defektů.
• Rentgenové testování (RT) — Rentgenové nebo gama-paprskové vyšetření pro složité geometrické výkovky, kde je omezený přístup UT.

U tepelně reprezentativních zkušebních kuponů je vždy vyžadováno ověření mechanických vlastností – tah, kluznost, prodloužení, zmenšení plochy, Charpyho ráz. Průzkumy tvrdosti na více místech potvrzují rovnoměrnost tepelného zpracování v průřezu výkovku.

Výkovky z legované oceli napříč klíčovými průmyslovými odvětvími

Poptávka po výkovcích z legované oceli je široce distribuována napříč těžkým průmyslem, přičemž každý z nich má odlišné preference slitin řízených provozním prostředím.

Ropa a plyn

Vánoční stromky, tělesa ventilů, příruby a podmořské konektorové náboje jsou vyráběny jako výkovky z legované oceli v jakostech jako F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) a duplexní nerez 2205. Podmořské komponenty musí odolat tlaku až 15 000 psi a teploty od –29 °C do 180 °C, přičemž odolává H2S-indukovanému sulfidovému stresovému praskání (SSC). NACE MR0175 / ISO 15156 specifikuje maximální limity tvrdosti (typicky Maximálně 22 HRC ) pro výkovky z legované oceli v kyselém provozním prostředí, aby se zabránilo SSC.

Výroba energie

Rotory parních turbín, hřídele generátorů a tělesa ventilů pro uhelné, plynové a jaderné elektrárny představují jedny z největších a nejnáročnějších vyrobených výkovků z legované oceli. Jediný nízkotlaký rotor turbíny pro 1 000 MW parní turbínu může vážit přes 70 tun a vyžadují 100 hodin ultrazvukového vyšetření. Používané třídy zahrnují 26NiCrMoV14-5, 30CrMoV9 a pro ultrasuperkritická zařízení modifikované oceli s 9–12 % Cr (P91, P92, CB2).

Letectví a obrana

Podvozek, písty pohonů, konstrukční přepážky a uložení motoru jsou vyráběny jako výkovky z legované oceli 4340, 300M (modifikovaný 4340 s vyšším obsahem křemíku a vanadu), Aermet 100 a 17-4 PH. 300M dosahuje vynikající pevnosti v tahu 1 930 MPa s dobrou lomovou houževnatostí (KIC > 66 MPa√m), díky čemuž je standardním materiálem podvozků pro komerční a vojenská letadla. Všechny výkovky z legované oceli pro letectví a kosmonautiku podléhají úplným požadavkům na sledovatelnost materiálu od tepla taveniny až po hotový díl.

Automobilový průmysl a těžká zařízení

Klikové hřídele, ojnice, vačkové hřídele, otočné čepy řízení, náboje kol a ozubené věnce diferenciálů jsou všechny vyráběny jako výkovky z legované oceli. Globální automobilový trh kování překonal 80 miliard USD v roce 2023, přičemž největší objemový segment představuje legovaná ocel. Mikrolegované jakosti HSLA (vanadové ložisko 1548, niobové ložiskové oceli) získaly podíl na trhu, protože dosahují požadované pevnosti po řízeném ochlazení z kovací teploty bez samostatného Q&T kroku – snižují spotřebu energie a výrobní náklady.

Těžba a stavebnictví

Korečkové zuby, drtící kladiva, lopatové naběračky a vrtací korunky pro důlní aplikace používají výkovky z legované oceli v jakostech odolných proti opotřebení. Pro drtící kladiva je typická chrommolybdenová legovaná ocel se středně vysokým obsahem uhlíku (0,35–0,50 % C) tepelně zpracovaná na 400–500 HB. Rotační vrtáky používají výkovky z legované oceli jakosti 4145H nebo modifikované jakosti 4145, tepelně zpracované tak, aby splňovaly požadavky specifikace API 7-1 pro spoje vrtacích nástrojů.

Jak vybrat správnou legovanou ocel pro kované součásti

Výběr legované oceli pro výkovky je konstrukčním rozhodnutím s mnoha proměnnými. Následující rámec pokrývá nejkritičtější výběrová kritéria.

Krok 1: Definujte stav stresu a požadovanou úroveň síly

Tahové, únavové, torzní nebo nárazové zatížení? Rotující hřídel vidí cyklické ohýbání a kroucení – určuje únavovou pevnost, ukazuje na čisté výkovky z legované oceli s jemným zrnem a vysokou čistotou. Plášť tlakové nádoby vykazuje dvouosé tahové napětí při zvýšené teplotě – řídí se odolnost proti tečení a lomová houževnatost, což ukazuje na třídy Cr-Mo jako F22 nebo F91.

Krok 2: Zhodnoťte prostředí

Přichází výkovek do kontaktu s korozivními kapalinami, kyselým plynem, mořskou vodou nebo oxidačními plyny při zvýšené teplotě? Kyselá služba vyžaduje limity tvrdosti a shodu s NACE. Mořské prostředí může vyžadovat duplexní výkovky z nerezové legované oceli. Oxidující prostředí s vysokou teplotou vyžaduje obsah chrómu nad 9 % pro dostatečnou odolnost proti oxidaci.

Krok 3: Zvažte velikost řezu a kalitelnost

Dřík o průměru 25 mm lze prokalit pomocí jednoduchého 4140. Výkovek o průměru 500 mm vyžaduje jakost s mnohem vyšší prokalitelností — 4340, nebo ideálně variantu se zesíleným niklem — aby bylo zajištěno, že jádro po kalení dosáhne cílové tvrdosti. Primárními nástroji pro tuto analýzu jsou Grossmannovy grafy kalitelnosti a Jominyho data end-quench pro kandidátské třídy.

Krok 4: Vyhodnoťte svařitelnost

Pokud bude výkovek přivařen k potrubí nebo desce, uhlíkový ekvivalent (CE) řídí riziko praskání způsobeného vodíkem. Vzorec IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 by měl být nižší než 0,40 % pro svařování bez předehřevu; výše uvedené třídy vyžadují předehřátí, regulaci teploty mezi průchody a tepelné zpracování po svařování (PWHT), což zvyšuje náklady a harmonogram.

Krok 5: Faktor v obrobitelnosti a ceně

Vysoce legované a vysoce tvrdé třídy obrábějí pomaleji a rychleji se opotřebovávají nástroje, což zvyšuje náklady na obrábění na díl. Zhruba 4140 strojů o 40% rychlejší než 4340 ve stejném tepelně zpracovaném stavu. Nástrojové oceli a vysoce legované nerezové třídy vyžadují nástroje z tvrdokovu. Celkové náklady na výkovek z legované oceli zahrnují surovinu, kování, tepelné zpracování, obrábění a kontrolu – a výběr slitiny toto vše ovlivňuje.

Nové trendy ve výkovcích z legované oceli

Odvětví kování legované oceli není statické. Vývoj materiálů a inovace procesů nadále rozšiřují to, co je dosažitelné.

Mikrolegované oceli HSLA nahrazující třídy Q&T

Vysokopevnostní nízkolegované (HSLA) třídy obsahující malé přísady vanadu (0,06–0,12 %), niobu (0,03–0,06 %) nebo titanu dosahují meze kluzu 550–700 MPa přímo po řízeném ochlazení z kovací teploty, čímž se eliminuje samostatný cyklus kalení a popouštění. To šetří energii, snižuje riziko zkreslení a zkracuje dobu realizace. Přijetí bylo rychlé v automobilových ojnicích a nosnících náprav nákladních automobilů.

Čistota a vakuová metalurgie

Požadavky na vyšší únavovou životnost v leteckých a energetických aplikacích tlačí výrobce výkovků z legované oceli směrem k vakuovému indukčnímu tavení (VIM) následovanému vakuovým obloukovým přetavováním (VAR) nebo elektrostruskovým přetavováním (ESR). Dvoutavná legovaná ocel VIM VAR dosahuje obsahu kyslíku níže 10 ppm a síry pod 5 ppm, ve srovnání s 20–30 ppm kyslíku ve standardní elektrické obloukové peci plus výroba rafinace v pánvi. Snížení počtu nekovových vměstků se přímo promítá do zlepšené únavové životnosti při vysokých cyklech – někdy 2–3×.

Vývoj kování řízený simulací

Modelování konečných prvků (FEM) procesů kování pomocí softwaru, jako je DEFORM, FORGE nebo Simufact, nyní umožňuje inženýrům kování předpovídat tok kovu, rozložení deformace, vývoj teploty a výplň zápustky před jakýmkoli fyzickým testem. To snižuje počet zkoušek kování požadovaných pro nové konstrukce výkovků z legované oceli z 5–10 iterací na 1–2 v mnoha případech, což podstatně snižuje náklady na vývoj a dobu uvedení na trh.

Udržitelné postupy kování

Výroba oceli v elektrické obloukové peci (EAF) za použití šrotu již dominuje výrobě legované oceli. Další vlna zahrnuje nahrazení vytápění spalováním zemním plynem indukčním ohřevem nebo elektrickými odporovými pecemi pro ohřev sochorů, čímž se sníží emise CO₂ rozsahu 1 z kovárny. Několik evropských kováren se zavázalo cíle uhlíkové neutrality do roku 2040 , s elektrifikací topení jako primární pákou. Současně kování téměř čistého tvaru – minimalizace materiálu odebraného při obrábění – snižuje plýtvání materiálem, což je důležité vzhledem k ceně speciální legované oceli.
